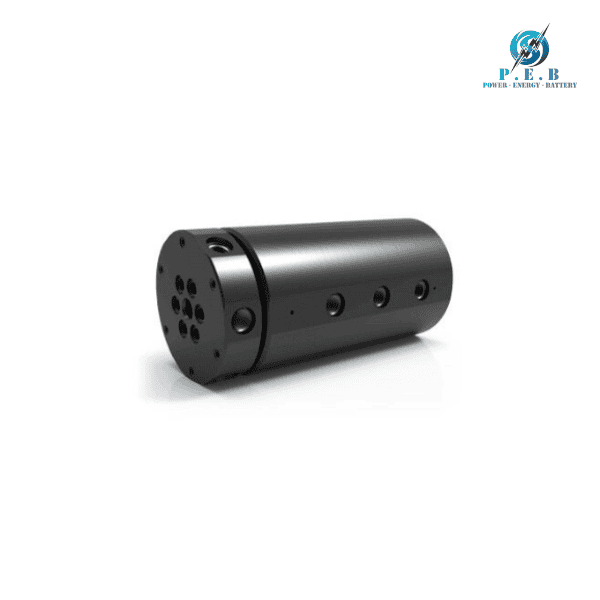

SE-1161 DSTI VietNam

SE-1161 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

SE-1161 DSTI VIETNAM là khớp nối xoay 6 đường dẫn thuộc dòng SE Series của DSTI, được thiết kế cho các hệ thống cần truyền nhiều loại môi chất đồng thời trong khi bộ phận máy vẫn thực hiện chuyển động quay. Sản phẩm sử dụng kết nối #4 SAE-ORB, thân và trục bằng thép carbon phủ Black Oxide, phù hợp với các ứng dụng yêu cầu độ bền cơ học và khả năng làm việc ở áp suất cao.

SE-1161 có cấu trúc gồm 6 đường dẫn độc lập, cho phép phân phối hoặc truyền nhiều dòng môi chất riêng biệt trong cùng một cụm rotary union. Đây là ưu điểm đáng chú ý khi thiết bị cần đồng thời xử lý khí, dầu thủy lực, nước glycol hoặc coolant mà không phải sử dụng nhiều bộ khớp nối xoay riêng lẻ.

Với áp suất làm việc tối đa lên đến 7.500 PSI (515 BAR), tốc độ quay tối đa 300 RPM và thiết kế nhỏ gọn, SE-1161 DSTI VIETNAM phù hợp cho nhiều hệ thống máy móc công nghiệp, thiết bị tự động hóa và các cơ cấu quay có không gian lắp đặt hạn chế.

2. Đặc điểm của SE-1161

• 6 đường dẫn độc lập: Cho phép truyền nhiều dòng môi chất trong cùng một khớp nối xoay,

• hỗ trợ thiết kế hệ thống gọn gàng và tối ưu không gian.

• Khả năng chịu áp suất cao: SE-1161 có áp suất tối đa lên đến 7.500 PSI,

• đáp ứng các hệ thống thủy lực và thiết bị công nghiệp yêu cầu áp suất lớn.

• Kết nối #4 SAE-ORB: Kiểu kết nối phổ biến trong hệ thống thủy lực,

• thuận tiện cho việc tích hợp với đường ống và thiết bị hiện có.

• Thân và trục bằng thép carbon Black Oxide: Tăng độ bền cơ học và phù hợp với môi trường làm việc công nghiệp.
• Đường kính lỗ xuyên 0.375 inch: Thiết kế through-bore hỗ trợ bố trí các thành phần khác bên trong cụm quay.
• Khả năng truyền nhiều loại môi chất: Có thể sử dụng cho Air/Gas, Oil/Hydraulic, Water/Glycol

• và Coolant theo điều kiện kỹ thuật của nhà sản xuất.

• Thiết kế cho môi trường không gian hạn chế:

• Kích thước đường kính khoảng 74,6 mm giúp SE-1161 dễ tích hợp vào các cụm máy có yêu cầu tiết kiệm diện tích.

• Tích hợp hệ thống điện: Dòng SE được thiết kế để có thể kết hợp với electrical slip ring,

• hỗ trợ truyền đồng thời chất lỏng/khí và tín hiệu điện trong cơ cấu quay.

• Tùy chọn O-ring face seal: Có phiên bản SE-1161-OF dành cho nhu cầu lắp đặt kiểu face/flush mounting,

• cần được xác định khi đặt hàng.

3. Thông số kỹ thuật của SE-1161

• Tên sản phẩm: SE-1161
• Thương hiệu: DSTI
• Dòng sản phẩm: SE Series
• Số đường dẫn: 6 Passage
• Loại kết nối: #4 SAE-ORB
• Kích thước đường dẫn: 0.187 inch [4,75 mm]
• Đường kính: 2.937 inch [74,6 mm]
• Chiều dài: 6.094 inch [154,788 mm]
• Đường kính lỗ xuyên: 0.375 inch [9,525 mm]
• Mô-men xoắn tối thiểu: 54 in-lbs [6,1 Nm]
• Tốc độ quay tối đa: 300 RPM
• Áp suất tối đa: 7.500 PSI [515 BAR]
• Độ chân không tối đa: 30 HG
• Nhiệt độ làm việc: -18°C đến 105°C
• Môi chất phù hợp: Air/Gas, Oil/Hydraulic, Water/Glycol, Coolant
• Vật liệu: Thép carbon, phủ Black Oxide
• Tùy chọn lắp đặt: Shaft Flange Mount, Housing Flange Mount và O-ring Face Seal tùy cấu hình.
• Phiên bản tùy chọn: SE-1161-OF với O-ring shaft seal gland.

4. Ứng dụng của SE-1161

• Hệ thống thủy lực: Sử dụng để truyền dầu thủy lực qua các cơ cấu quay cần duy trì dòng chảy ổn định.
• Máy công nghiệp: Phù hợp với máy móc có nhiều đường môi chất cần truyền qua cùng một trục quay.
• Thiết bị tự động hóa: Hỗ trợ các cơ cấu xoay trong dây chuyền sản xuất và hệ thống robot công nghiệp.
• Máy gia công và thiết bị cơ khí: Có thể sử dụng trong các cụm quay cần truyền coolant hoặc môi chất làm mát.
• Hệ thống làm mát: Hỗ trợ truyền Water/Glycol hoặc coolant khi môi chất đáp ứng yêu cầu chống ăn mòn.
• Thiết bị sử dụng khí: Phù hợp cho các hệ thống cần truyền Air/Gas qua cơ cấu chuyển động quay.
• Thiết bị tích hợp điện và chất lỏng: Có thể kết hợp rotary union với slip ring để truyền môi chất cùng nguồn điện, tín hiệu hoặc dữ liệu.
• Máy có không gian lắp đặt hạn chế: Thiết kế nhỏ gọn giúp dễ bố trí trong các cụm máy quay có yêu cầu tối ưu kích thước.
• Thiết bị công nghiệp áp suất cao: Khả năng chịu áp suất lên đến 7.500 PSI giúp sản phẩm đáp ứng nhiều hệ thống yêu cầu truyền môi chất ở áp suất lớn.
