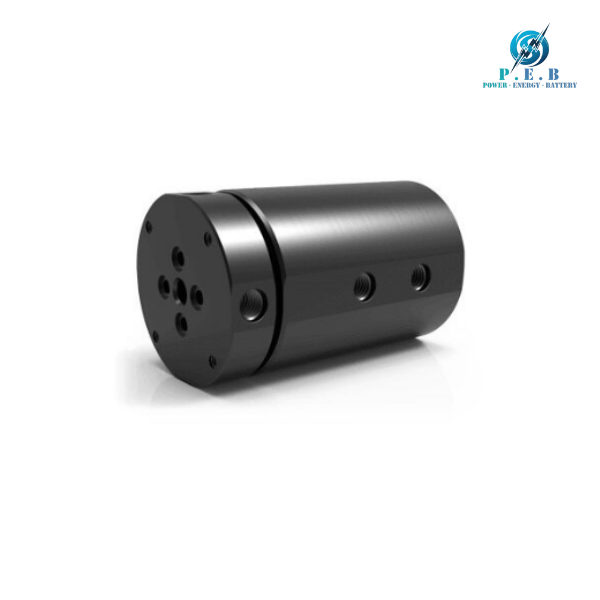

SE-1141 DSTI VietNam

SE-1141 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

SE-1141 là khớp nối xoay 4 đường dẫn thuộc dòng SE Series của DSTI, được thiết kế dành cho các hệ thống công nghiệp yêu cầu truyền môi chất qua bộ phận quay trong điều kiện áp suất cao và không gian lắp đặt hạn chế. Với thiết kế 4 passage độc lập, sản phẩm có thể truyền đồng thời nhiều dòng môi chất giữa phần cố định và phần chuyển động của thiết bị.

SE-1141 sử dụng kết nối #4 SAE-ORB, kết cấu Carbon Steel phủ Black Oxide và thiết kế through-bore. Cấu hình này giúp sản phẩm phù hợp với nhiều hệ thống thủy lực, khí nén, coolant và các thiết bị tự động hóa cần rotary union có khả năng chịu áp suất lớn.

Một ưu điểm nổi bật của SE-1141 DSTI VIETNAM là công nghệ làm kín được thiết kế để đáp ứng cả ứng dụng chân không và áp suất hai chiều. Các passage độc lập giúp những dòng môi chất khác nhau có thể được truyền đồng thời mà không cần sử dụng nhiều rotary union riêng biệt.

Theo thông số kỹ thuật của DSTI, SE-1141 có thể đạt tốc độ quay tối đa 300 RPM và áp suất tối đa 7.500 PSI (515 BAR). Sản phẩm phù hợp với Air/Gas, Oil/Hydraulic, Water/Glycol và Coolant khi đáp ứng các điều kiện môi chất tương ứng.

2. Đặc điểm của SE-1141

• 4 đường dẫn độc lập: SE-1141 được cấu hình với 4 passage,

• hỗ trợ truyền đồng thời nhiều luồng môi chất qua một cụm rotary union.

• Thiết kế cho áp suất cao:

• Khả năng chịu áp suất tối đa 7.500 PSI giúp sản phẩm phù hợp với nhiều hệ thống thủy lực và công nghiệp.

• Kết nối #4 SAE-ORB:

• Chuẩn kết nối thuận tiện cho các hệ thống sử dụng đầu nối SAE-ORB tương thích.

• Kết cấu Carbon Steel: Vật liệu carbon steel kết hợp lớp hoàn thiện Black Oxide,

• phù hợp với yêu cầu cơ khí của nhiều ứng dụng công nghiệp.

• Thiết kế through-bore: Đường thông tâm 0.375 inch (9.525 mm) hỗ trợ bố trí trục

• hoặc thành phần cơ khí đi qua trung tâm rotary union.

• Công nghệ làm kín chuyên dụng: Hỗ trợ các ứng dụng chân không và áp suất hai chiều,

• đồng thời duy trì các passage độc lập.

• Hỗ trợ nhiều môi chất: Có thể sử dụng cho Air/Gas, Oil/Hydraulic, Water/Glycol

• và Coolant theo điều kiện ứng dụng phù hợp.

• Tốc độ quay tối đa 300 RPM: Phù hợp với các cơ cấu quay tốc độ thấp đến trung bình.
• Thiết kế nhỏ gọn: Đường kính chỉ khoảng 2.937 inch,

• thuận tiện tích hợp trong những cụm máy có giới hạn không gian.

• Khả năng tích hợp slip ring:

• Dòng SE có thể tích hợp với các slip ring điện tiêu chuẩn trong hệ thống cần truyền đồng thời môi chất, nguồn điện, tín hiệu hoặc dữ liệu.

3. Thông số kỹ thuật của SE-1141

• Model: SE-1141
• Thương hiệu: DSTI
• Dòng sản phẩm: SE Series
• Loại sản phẩm: 4-Passage Rotary Union
• Số đường dẫn: 4
• Môi chất: Water/Glycol, Oil/Hydraulic, Coolant, Air/Gas
• Kiểu kết nối: #4 SAE-ORB
• Kích thước passage: 0.187 inch (4.75 mm)
• Đường kính sản phẩm: 2.937 inch (74.6 mm)
• Chiều dài: 4.828 inch (122.631 mm)
• Through Bore: 0.375 inch (9.525 mm)
• Tốc độ quay tối đa: 300 RPM
• Áp suất tối đa: 7.500 PSI (515 BAR)
• Mô-men xoắn tối thiểu: 38 in-lbs (4.29 Nm)
• Vật liệu: Carbon Steel
• Xử lý bề mặt: Black Oxide
• Dải nhiệt độ: Ứng dụng trên 105°C cần sử dụng vật liệu seal thay thế phù hợp
• Kiểu kết nối tương ứng: SEM-1141 sử dụng G1/8″-28 BSPP thay cho #4 SAE-ORB
• Tùy chọn: SE-1141-OF có cấu hình O-ring face seal gland dành cho nhu cầu lắp đặt flush mount.

4. Ứng dụng của SE-1141

• Hệ thống thủy lực: SE-1141 phù hợp để truyền dầu thủy lực qua cơ cấu quay trong các thiết bị công nghiệp.
• Máy công cụ: Có thể sử dụng cho các cụm máy có bàn xoay, spindle hoặc cơ cấu chuyển động cần truyền môi chất.
• Thiết bị tự động hóa: Hỗ trợ truyền nhiều đường Air/Gas hoặc chất lỏng phù hợp giữa phần cố định và bộ phận quay.
• Máy đóng gói: Có thể ứng dụng tại các cụm quay sử dụng khí, dầu hoặc coolant cho hoạt động kẹp, hút và điều khiển.
• Thiết bị gia công: Khả năng chịu áp suất cao giúp SE-1141 phù hợp với những cơ cấu cần truyền dầu thủy lực hoặc chất làm mát.
• Hệ thống coolant: Có thể sử dụng với coolant khi môi chất có chất ức chế gỉ phù hợp theo yêu cầu của nhà sản xuất.
• Hệ thống Water/Glycol: Phù hợp với các ứng dụng sử dụng Water/Glycol khi đáp ứng điều kiện kỹ thuật và yêu cầu chống ăn mòn.
• Cơ cấu quay hạn chế không gian: Thiết kế compact và through-bore giúp thuận tiện tích hợp vào các cụm máy có không gian lắp đặt giới hạn.
• Hệ thống kết hợp điện và môi chất: Có thể kết hợp với slip ring tương thích để truyền môi chất đồng thời với nguồn điện, tín hiệu hoặc dữ liệu.
