SE-1181 DSTI VietNam

SE-1181 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

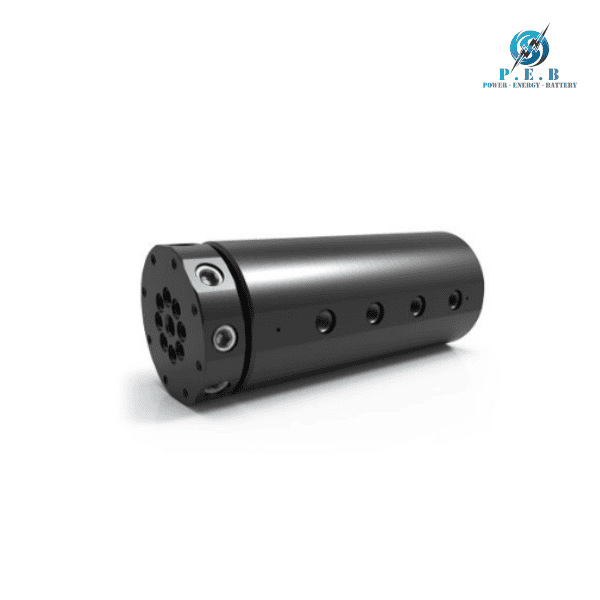

SE-1181 DSTI VIETNAM là khớp nối xoay 8 đường dẫn thuộc dòng SE Series của DSTI, được thiết kế dành cho các hệ thống máy móc cần truyền nhiều loại môi chất qua bộ phận chuyển động quay. Sản phẩm nổi bật với thiết kế nhỏ gọn, kết cấu thép carbon phủ Black Oxide, kết nối #4 SAE-ORB và khả năng làm việc ở áp suất lên đến 7.500 PSI (515 BAR).

Với 8 đường dẫn độc lập, SE-1181 cho phép truyền nhiều dòng môi chất đồng thời mà vẫn duy trì sự tách biệt giữa từng passage. Đây là giải pháp phù hợp cho các hệ thống có nhiều kênh lưu chất nhưng không gian lắp đặt hạn chế. Sản phẩm có thể sử dụng với Air/Gas, Oil/Hydraulic, Water/Glycol và Coolant theo điều kiện kỹ thuật yêu cầu.

SE-1181 còn được thiết kế dạng through-bore, hỗ trợ bố trí các thành phần hoặc cơ cấu khác đi qua khu vực trung tâm của cụm quay. Dòng SE cũng có khả năng tích hợp trực tiếp với electrical slip ring, giúp kết hợp truyền môi chất với điện, tín hiệu hoặc dữ liệu trong cùng một hệ thống quay.

2. Đặc điểm của SE-1181

• 8 đường dẫn độc lập: SE-1181 cung cấp 8 passage riêng biệt,

• phù hợp với các hệ thống cần truyền đồng thời nhiều dòng môi chất.

• Khả năng chịu áp suất cao: Áp suất tối đa đạt 7.500 PSI [515 BAR],

• đáp ứng nhiều ứng dụng công nghiệp và thủy lực yêu cầu áp suất lớn.

• Kết nối #4 SAE-ORB: Kiểu kết nối tiêu chuẩn giúp thuận tiện khi tích hợp với hệ thống đường ống và thiết bị thủy lực.
• Thiết kế nhỏ gọn: Đường kính chỉ khoảng 74,6 mm,

• phù hợp với những cụm máy có yêu cầu tiết kiệm không gian.

• Kết cấu thép carbon Black Oxide: Vật liệu thân và trục bằng thép carbon phủ Black Oxide, phù hợp với môi trường làm việc công nghiệp.
• Công nghệ làm kín chuyên dụng: Thiết kế sealing hỗ trợ môi trường chân không và áp suất hai chiều,

• giúp đáp ứng các yêu cầu vận hành đa dạng.

• Through-bore 0.375 inch: Cấu trúc lỗ xuyên giúp thuận tiện bố trí và tích hợp với các cơ cấu quay khác.
• Hỗ trợ nhiều loại môi chất:

• Có thể sử dụng cho Air/Gas, Oil/Hydraulic, Water/Glycol và Coolant theo điều kiện sử dụng phù hợp.

• Tốc độ quay đến 300 RPM: Đáp ứng nhiều cơ cấu quay công nghiệp có tốc độ vận hành vừa phải.
• Có tùy chọn O-ring face seal:

• Phiên bản SE-1181-OF có thể được lựa chọn cho nhu cầu lắp đặt kiểu face/flush mounting và cần chỉ định khi đặt hàng.

• Có khả năng tích hợp slip ring:

• Dòng SE được thiết kế để kết hợp trực tiếp với electrical slip ring, hỗ trợ truyền chất lỏng hoặc khí cùng điện, tín hiệu và dữ liệu.

3. Thông số kỹ thuật của SE-1181

• Tên sản phẩm: SE-1181
• Thương hiệu: DSTI
• Dòng sản phẩm: SE Series
• Số đường dẫn: 8 Passage
• Kiểu kết nối: #4 SAE-ORB
• Kích thước passage: 0.187 inch [4,75 mm]
• Đường kính sản phẩm: 2.937 inch [74,6 mm]
• Chiều dài: 7.360 inch [186,944 mm]
• Đường kính lỗ xuyên: 0.375 inch [9,525 mm]
• Mô-men xoắn tối thiểu: 70 in-lbs [7,91 Nm]
• Tốc độ quay tối đa: 300 RPM
• Áp suất tối đa: 7.500 PSI [515 BAR]
• Độ chân không tối đa: 30 HG
• Nhiệt độ làm việc: -18°C đến 105°C
• Môi chất: Air/Gas, Coolant, Oil/Hydraulic, Water/Glycol
• Vật liệu: Carbon Steel, phủ Black Oxide
• Kiểu kết nối khác: BSPP có sẵn ở phiên bản SEM-1181
• Tùy chọn lắp đặt: Shaft Flange Mount, Housing Flange Mount
• Tùy chọn O-ring: SE-1181-OF cho kiểu O-ring face/flush mounting.

Khi sử dụng Water/Glycol hoặc Coolant, môi chất cần có chất chống gỉ phù hợp. Với Oil/Hydraulic, DSTI yêu cầu môi chất có nền petroleum. Giá trị mô-men xoắn tối thiểu được xác định ở điều kiện không áp suất với Oil/Hydraulic và có thể cao hơn khi sử dụng môi chất khác hoặc vận hành khô. Các ứng dụng trên 105°C cần lựa chọn vật liệu phớt thay thế phù hợp.

4. Ứng dụng của SE-1181

• Hệ thống thủy lực: Truyền dầu thủy lực qua các cơ cấu quay cần nhiều đường dẫn độc lập.
• Máy móc công nghiệp: Phù hợp với thiết bị có nhiều dòng môi chất cần truyền qua một cụm rotary union duy nhất.
• Thiết bị tự động hóa: Ứng dụng cho các cơ cấu xoay trong dây chuyền sản xuất và hệ thống tự động.
• Máy gia công cơ khí: Hỗ trợ truyền coolant hoặc các môi chất cần thiết đến bộ phận quay.
• Hệ thống làm mát: Có thể sử dụng với Water/Glycol hoặc Coolant khi đáp ứng yêu cầu về chất chống gỉ.
• Thiết bị khí nén: Phù hợp với các cơ cấu cần truyền Air/Gas qua bộ phận quay.
• Máy có không gian lắp đặt hạn chế: Thiết kế đường kính 74,6 mm giúp thuận tiện bố trí trong các cụm máy có kích thước giới hạn.
• Thiết bị quay áp suất cao: Khả năng chịu áp suất tối đa 7.500 PSI phù hợp với nhiều hệ thống công nghiệp yêu cầu truyền môi chất ở áp suất cao.
• Hệ thống kết hợp điện và môi chất: Có thể tích hợp cùng electrical slip ring để truyền môi chất đồng thời với điện, tín hiệu hoặc dữ liệu.
• Cơ cấu quay nhiều kênh: 8 passage độc lập giúp SE-1181 phù hợp với thiết bị cần phân phối nhiều dòng môi chất trong cùng một cụm quay.
