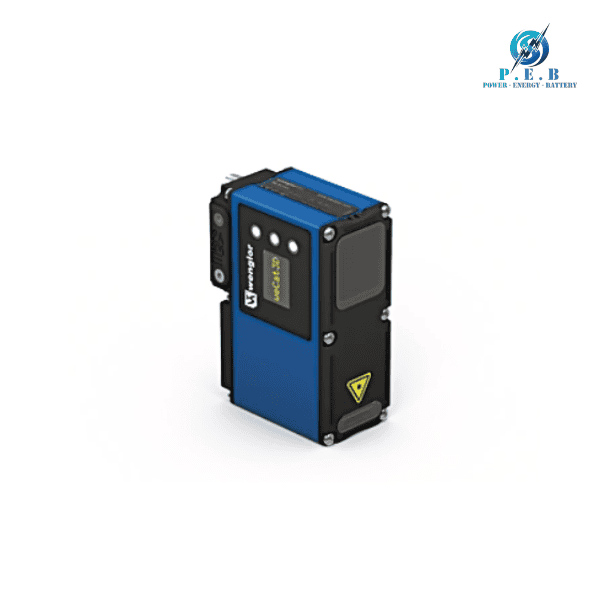

MLSL123 Wenglor Vietnam

MLSL123 Wenglor Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

MLSL123 là cảm biến biên dạng 2D/3D thuộc dòng sản phẩm Machine Vision của Wenglor, được thiết kế để đo và kiểm tra biên dạng, chiều cao cũng như hình học bề mặt của các vật thể trong hệ thống tự động hóa công nghiệp. Sản phẩm sử dụng công nghệ laser triangulation, trong đó tia laser màu đỏ được chiếu lên bề mặt vật thể và camera bên trong cảm biến thu nhận hình ảnh để tạo ra biên dạng chiều cao chính xác.

Với thiết kế nhỏ gọn, trọng lượng khoảng 418 g và khả năng đạt tốc độ lên đến 3,6 triệu điểm đo mỗi giây, MLSL123 phù hợp cho nhiều hệ thống kiểm tra trực tuyến có yêu cầu cao về tốc độ và độ chính xác. Thiết bị cũng có thể được sử dụng trong các ứng dụng robot nhờ thiết kế nhỏ và nhẹ.

MLSL123 thuộc dòng cảm biến biên dạng weCat3D của Wenglor. Sản phẩm có giao diện mở, hỗ trợ Ethernet TCP/IP và tốc độ truyền 100/1000 Mbit/s, giúp thuận tiện trong việc tích hợp với hệ thống điều khiển và phần mềm xử lý dữ liệu công nghiệp.

2. Đặc điểm của MLSL123

MLSL123 Wenglor được phát triển nhằm đáp ứng các yêu cầu đo kiểm biên dạng trong môi trường sản xuất tự động. Một số đặc điểm nổi bật của sản phẩm gồm:

Công nghệ cảm biến biên dạng 2D/3D sử dụng laser đỏ.
Nguyên lý đo bằng laser triangulation, tạo biên dạng chiều cao tuyến tính hóa của vật thể.
Tốc độ đo đạt từ 200 đến 4.000 lần/giây.
Có khả năng xử lý lên đến 3,6 triệu điểm đo mỗi giây.
Độ phân giải trục Z đạt khoảng 9,4 đến 49 µm, hỗ trợ các bài toán đo biên dạng có độ chính xác cao.
Độ phân giải trục X đạt 54 đến 123 µm.
Phạm vi làm việc Z từ 90 đến 280 mm, phù hợp với nhiều khoảng cách lắp đặt trong dây chuyền.
Thiết kế nhỏ gọn, trọng lượng khoảng 418 g, thích hợp cho cả các ứng dụng robot.
Chuẩn bảo vệ IP67, giúp cảm biến có khả năng chống bụi và nước trong điều kiện công nghiệp phù hợp.
Tích hợp Ethernet TCP/IP với tốc độ truyền dữ liệu 100/1000 Mbit/s.
Có 4 ngõ vào/ra và ngõ ra Push-Pull, hỗ trợ kết nối linh hoạt với hệ thống điều khiển.
Hỗ trợ thiết lập thông qua Web server, thuận tiện cho quá trình cấu hình và vận hành.
Có chức năng bảo vệ ngắn mạch, đảo cực và quá tải.

3. Thông số kỹ thuật MLSL123

Một số thông số kỹ thuật quan trọng của cảm biến biên dạng MLSL123 Wenglor:

Model: MLSL123.
Loại sản phẩm: Cảm biến biên dạng 2D/3D.
Nguồn sáng: Laser màu đỏ.
Bước sóng: 660 nm.
Cấp laser: Class 2 theo EN 60825-1.
Khoảng cách làm việc Z: 90 đến 280 mm.
Phạm vi đo Z: 190 mm.
Phạm vi đo X: 62 đến 145 mm.
Độ lệch tuyến tính: 95 µm.
Độ phân giải Z: 9,4 đến 49 µm.
Độ phân giải X: 54 đến 123 µm.
Tốc độ đo: 200 đến 4.000 lần/giây.
Nguồn cấp: 18 đến 30 V DC.
Dòng tiêu thụ: khoảng 300 mA tại 24 V.
Giao diện: Ethernet TCP/IP.
Tốc độ truyền: 100/1000 Mbit/s.
Số lượng I/O: 4.
Cấp bảo vệ: IP67.
Nhiệt độ hoạt động: 0 đến 45 °C.
Nhiệt độ lưu trữ: -20 đến 70 °C.
Độ ẩm cho phép: 5 đến 95%, không ngưng tụ.
Vật liệu vỏ: Nhôm sơn tĩnh điện và nhựa ABS.
Kết nối: M12 × 1.
Trọng lượng: khoảng 418 g.

4. Ứng dụng của MLSL123

Nhờ khả năng tạo biên dạng chiều cao và đo các đặc trưng hình học bằng laser, MLSL123 có thể được ứng dụng trong nhiều lĩnh vực kiểm tra tự động và Machine Vision công nghiệp. Một số ứng dụng tiêu biểu gồm:

Kiểm tra biên dạng và kích thước sản phẩm trên dây chuyền tự động.
Đo góc và hình dạng của các chi tiết kim loại.
Kiểm tra đường hàn, phát hiện sai lệch hoặc bất thường trên bề mặt kim loại.
Kiểm tra độ thẳng và biên dạng của đường ống.
Đo biên dạng đầu ray và các chi tiết dạng thanh.
Kiểm tra kích thước và hình dạng của profile nhựa.
Kiểm tra đường kính và độ oval của ống thép.
Kiểm tra vị trí và chiều cao của các chi tiết trong dây chuyền sản xuất.
Kiểm tra chất lượng các linh kiện trong ngành công nghiệp ô tô.
Đo và kiểm tra vị trí đường ống trong hệ thống điều hòa ô tô.
Kết hợp với robot để thực hiện kiểm tra biên dạng ở nhiều vị trí khác nhau.
Ứng dụng trong các hệ thống kiểm tra chất lượng tự động yêu cầu tốc độ đo cao và dữ liệu biên dạng chính xác.
