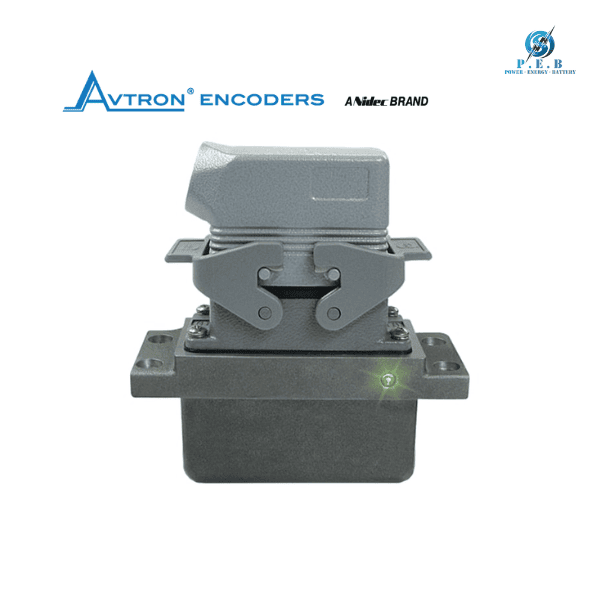

AV5-8YP000 Nidec Avtron Vietnam

AV5-8YP000 Nidec Avtron Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

AV5-8YP000 là cảm biến encoder từ tính thuộc dòng Avtron AV5 SMARTach™ III Severe Mill Duty của Nidec Avtron, được thiết kế cho các hệ thống đo tốc độ, vị trí và chuyển động quay trong môi trường công nghiệp khắc nghiệt. Khác với encoder quang học thông thường, AV5 sử dụng công nghệ cảm biến magnetoresistive, giúp thiết bị phù hợp với những ứng dụng có bụi, rung động, dầu, hơi ẩm hoặc điều kiện nhiệt độ thay đổi.

Mã AV5-8YP000 thể hiện một cấu hình cụ thể của dòng AV5: Line Driver loại 8, nguồn vào 5–24 VDC và ngõ ra 5–24 VDC High-Power Standard; ký tự Y tương ứng độ phân giải 1024 PPR, ký tự P là đầu nối Industrial EPIC Style kèm plug, còn 000 biểu thị không có tùy chọn sửa đổi đặc biệt.

AV5 được thiết kế dạng sensor module, có thể sử dụng cùng các rotor phù hợp trong hệ thống encoder Avtron. Công nghệ Wide-Gap giúp giảm nhu cầu điều chỉnh hoặc căn shim giữa cảm biến và rotor, trong khi phần điện tử được encapsulated nhằm tăng khả năng bảo vệ trong môi trường công nghiệp nặng.

2. Đặc điểm của AV5-8YP000

Model: AV5-8YP000.
Thương hiệu: Nidec Avtron.
Dòng sản phẩm: AV5 SMARTach™ III.
Loại thiết bị: Magnetic Incremental Encoder Sensor.
Thiết kế dành cho môi trường Severe Mill Duty.
Sử dụng công nghệ cảm biến từ trở magnetoresistive.
Cấu hình Line Driver 5–24 VDC in / 5–24 VDC out High-Power Standard.
Độ phân giải theo mã cấu hình: 1024 PPR.
Đầu nối: Industrial EPIC Style with Plug.
Hỗ trợ tín hiệu incremental quadrature.
Định dạng đầu ra A Quad B với Marker.
Thiết kế Wide-Gap giúp hạn chế yêu cầu căn chỉnh khe hở cảm biến.
Điện tử được encapsulated để tăng khả năng bảo vệ.
Hỗ trợ truyền tín hiệu trên đường cáp dài.
Có khả năng bảo vệ trước các lỗi đấu dây như ngắn mạch và đảo cực.
Tích hợp đèn LED chẩn đoán trên cấu hình AV5 phù hợp.
Có thể sử dụng trong các hệ thống encoder AV485, AV685 và AV850 tương thích.

3. Thông số kỹ thuật AV5-8YP000

Model: AV5-8YP000.
Thương hiệu: Nidec Avtron.
Series: AV5 SMARTach™ III.
Loại: Severe Mill Duty Magnetic Encoder Sensor.
Line Driver: 8 – 5–24 VDC input, 5–24 VDC High-Power Standard output.
PPR: 1024 PPR.
Connector: Industrial EPIC Style with Plug.
Modification: 000 – No Special Options.
Nguồn hoạt động: 5–24 VDC.
Dòng tiêu thụ: khoảng 100 mA, không tải.
Output Format: A Quad B with Marker, gồm A, /A, B, /B, Z, /Z.
Tần số tối đa: 250 kHz ở 5 V với cáp 1 m; tối đa 45 kHz ở 24 V, cáp 300 m và output #8.
Chiều dài cáp tối đa: 1000 ft, tương đương khoảng 305 m.
Dải PPR của dòng AV5: 4–50.000 PPR tùy cấu hình.
Tốc độ tối đa: 5400 RPM.
Điện tử: Fully Encapsulated.
Cấp bảo vệ điện tử: IP67 theo cấu hình công bố.
Nhiệt độ hoạt động: -40°C đến 120°C.
Khả năng chịu rung: 18 G.
Khả năng chịu va đập: thử nghiệm rơi từ độ cao 1 m.
Khối lượng: khoảng 0,9–1,36 kg tùy tùy chọn đầu nối.

4. Ứng dụng của AV5-8YP000

Với thiết kế Severe Mill Duty và công nghệ cảm biến từ tính, AV5-8YP000 phù hợp với những hệ thống cần phản hồi tốc độ và vị trí đáng tin cậy trong môi trường công nghiệp nặng.
