ST-600-A-1-A-6-A-3-F SEOJIN INSTECH Vietnam

ST-600-A-1-A-6-A-3-F SEOJIN INSTECH Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

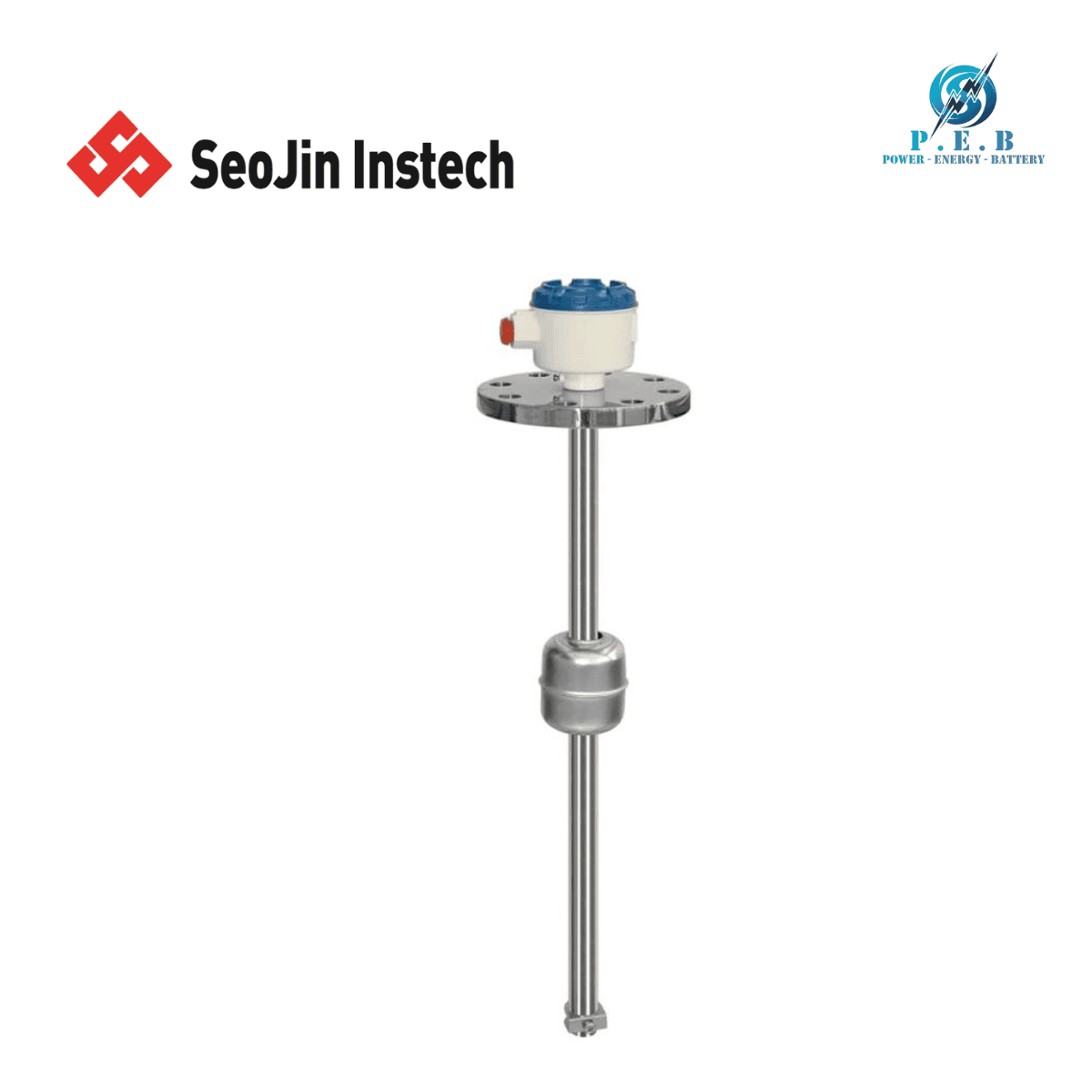

ST-600-A-1-A-6-A-3-F là mã cấu hình thuộc dòng ST-600 Float Type Level Transmitter của SEOJIN INSTECH, thiết bị đo và truyền tín hiệu mức chất lỏng dạng phao được sử dụng rộng rãi trong các hệ thống bồn chứa, xử lý nước và tự động hóa công nghiệp. ST-600 hoạt động dựa trên nguyên lý phao từ tính chuyển động theo sự thay đổi của mực chất lỏng, kết hợp với hệ thống reed switch và điện trở được bố trí bên trong ống cảm biến.

Khi mực chất lỏng thay đổi, phao di chuyển lên hoặc xuống theo lực nổi. Nam châm bên trong phao tác động lên các reed switch tương ứng, làm thay đổi tổng giá trị điện trở theo vị trí mức. Tín hiệu điện trở sau đó được bộ chuyển đổi biến đổi thành tín hiệu dòng 4–20 mA DC, giúp truyền giá trị mức về thiết bị hiển thị hoặc hệ thống điều khiển.

2. Đặc điểm ST-600-A-1-A-6-A-3-F

Nguyên lý đo bằng phao từ: Phao di chuyển theo mực chất lỏng và tác động đến reed switch bên trong thân cảm biến.
Tín hiệu đầu ra 4–20 mA DC: Thuận tiện kết nối với PLC, DCS, bộ hiển thị hoặc hệ thống giám sát.
Đo mức liên tục: Cho phép theo dõi sự thay đổi của mực chất lỏng trong bồn chứa.
Nguồn cấp DC: Bộ chuyển đổi của ST-600 sử dụng nguồn trong khoảng 15–32 VDC, với 24 VDC là mức điển hình.
Dải đo linh hoạt: Dòng ST-600 có thể cấu hình dải đo từ 0–1 m đến tối đa khoảng 0–5,9 m tùy phiên bản.
Nhiều lựa chọn vật liệu: Phần tiếp xúc môi chất
- có thể lựa chọn 304SS, 316SS, PVC hoặc PTFE tùy yêu cầu ứng dụng.
Phù hợp nhiều loại môi chất: Có thể sử dụng cho nước công nghiệp,
- nước sạch, nước thải, LPG, hóa chất, dầu và các chất lỏng khác khi lựa chọn vật liệu phù hợp.
Khả năng điều khiển từ xa: Tín hiệu 4–20 mA giúp đưa thông tin mức về hệ thống điều khiển trung tâm.
Có tùy chọn chống cháy nổ: Dòng ST-600 có thể được cung cấp
- với cấu hình enclosure phù hợp cho những ứng dụng yêu cầu chống cháy nổ.
Thiết kế phù hợp công nghiệp: ST-600
- được sử dụng trong nhiều hệ thống tự động hóa tòa nhà và nhà máy.

3. Thông số kỹ thuật ST-600-A-1-A-6-A-3-F

Nguyên lý đo: Phao từ kết hợp Reed Switch và điện trở được bố trí bên trong ống đo.
Phương pháp đo: Xác định mức chất lỏng dựa trên sự thay đổi tổng giá trị điện trở theo vị trí của phao.
Tín hiệu đầu ra: DC 4–20 mA.
Nguồn cấp: 24 VDC.
Chiều dài đo tối đa: 6 m.
Nhiệt độ làm việc:
- SUS304/SUS316/PTFE: -10°C đến 100°C.
- PVC: -10°C đến 60°C.
Áp suất làm việc tối đa:
- SUS304/SUS316: 10 kg/cm².
- PVC/PTFE: 2 kg/cm².
Vật liệu chế tạo: SUS304, SUS316, PVC, PTFE.
Bộ điều khiển: Control Unit được cung cấp riêng.
Tùy chọn: Có thể cung cấp phiên bản chống cháy nổ Ex d IIB T5 hoặc T4.
Khả năng ứng dụng: Phù hợp với nhiều loại chất lỏng và môi trường đo khác nhau.

4. Ứng dụng ST-600-A-1-A-6-A-3-F

Bồn chứa nước: Giám sát mức nước tại bồn chứa trong nhà máy, tòa nhà và hệ thống cấp nước.
Hệ thống nước công nghiệp: Theo dõi mức
- nước phục vụ dây chuyền sản xuất và các hệ thống phụ trợ.
Xử lý nước và nước thải: Đo mức trong bể chứa, bể xử lý và các công đoạn lưu trữ chất lỏng.
Bồn nước tinh khiết: Ứng dụng trong các hệ thống cần kiểm soát mức nước ổn định.
Bồn LPG và nhiên liệu: Có thể sử dụng khi lựa chọn đúng vật liệu, phao và cấu hình phù hợp với môi chất.
Bồn hóa chất: Phù hợp với nhiều loại hóa
- chất khi vật liệu phần tiếp xúc được lựa chọn theo tính chất môi chất.
Bồn dầu và dung môi: Giám sát mức chất lỏng trong các hệ thống lưu trữ và vận hành công nghiệp.
Hệ thống tự động hóa: Tín hiệu 4–20 mA có thể đưa về PLC/DCS để hiển thị, giám sát và điều khiển.
Bồn trên tàu: Dòng ST-600 có tùy chọn phục vụ các ứng dụng bồn chứa trên tàu.
Nhà máy và tòa nhà: Ứng dụng trong hệ thống Building Automation và Factory Automation.
