GP-630 / GPM-630 DSTI VietNam

GP-630 / GPM-630 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

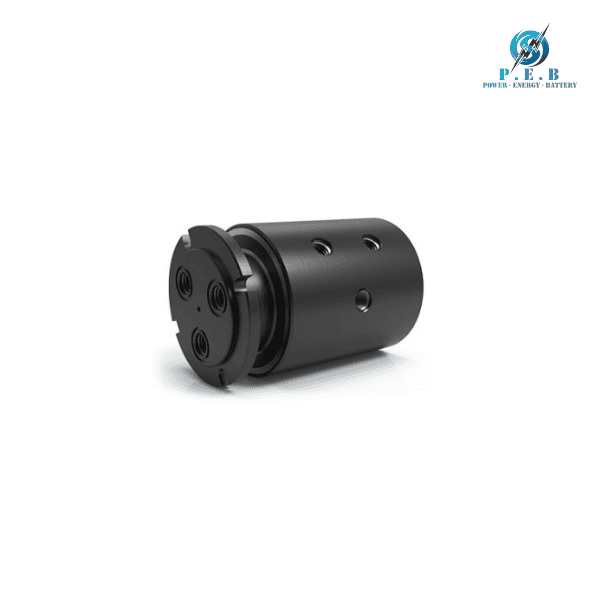

GP-630 / GPM-630 là dòng khớp nối xoay 3 đường dẫn thuộc series GP của DSTI (Dynamic Sealing Technologies), được thiết kế cho các hệ thống công nghiệp cần truyền đồng thời nhiều loại môi chất qua một cụm kết nối trong khi thiết bị vẫn thực hiện chuyển động quay. Sản phẩm hướng đến các ứng dụng công nghiệp tổng quát, đặc biệt những hệ thống yêu cầu kích thước đường kết nối lớn và khả năng làm việc với áp suất cao.

GP-630 sử dụng kết nối ren 1″-11.5 NPT, trong khi phiên bản GPM-630 sử dụng ren G1″-11 BSPP. Cả hai đều có 3 đường dẫn độc lập, cho phép truyền các môi chất khác nhau đồng thời. Theo thông tin kỹ thuật từ DSTI, sản phẩm có thể sử dụng cho nước/glycol, dầu thủy lực, chất làm mát và khí tùy điều kiện ứng dụng.

Với thiết kế chuyên dụng cho thiết bị quay, GP-630 / GPM-630 giúp kết nối đường ống cố định với bộ phận quay mà vẫn duy trì khả năng truyền môi chất ổn định. Đây là lựa chọn phù hợp cho nhiều hệ thống máy móc tự động hóa, thiết bị xử lý vật liệu và máy công nghiệp có yêu cầu cao về độ kín.

2. Đặc điểm của GP-630 / GPM-630

• Thiết kế 3 đường dẫn: GP-630 / GPM-630 có 3 passage độc lập,

• hỗ trợ truyền nhiều dòng môi chất cùng lúc trong một cụm khớp nối.

• Kích thước kết nối lớn: sử dụng chuẩn kết nối 1 inch, phù hợp với những hệ thống cần lưu lượng và đường ống lớn.
• Hai lựa chọn ren: GP-630 dùng ren 1″-11.5 NPT; GPM-630 dùng ren G1″-11 BSPP,

• thuận tiện lựa chọn theo tiêu chuẩn đường ống của hệ thống.

• Khả năng chịu áp suất cao: phiên bản GP-630 được công bố mức áp suất tối đa lên tới 7.500 PSI (515 bar)

• tùy thuộc điều kiện vận hành và các thông số ứng dụng.

• Tốc độ quay tối đa: có thể đạt 500 RPM, với giới hạn thực tế phụ thuộc vào môi chất, áp suất, tốc độ và chu kỳ làm việc.
• Cấu tạo chắc chắn: GP-630 sử dụng vật liệu thép carbon với lớp hoàn thiện black oxide theo cấu hình tiêu chuẩn.
• Công nghệ làm kín chuyên dụng: thiết kế phớt hỗ trợ các ứng dụng chân không và áp suất hai chiều,

• giúp đáp ứng yêu cầu truyền môi chất trong hệ thống quay.

• Thiết kế lắp đặt linh hoạt: cấu hình trục cho phép lựa chọn phương án lắp đặt phù hợp với kết nối ren hoặc kiểu lắp mặt phẳng thông qua O-ring face seal glands.
• Ứng dụng đa môi chất: có thể sử dụng cho nước/glycol, dầu thủy lực, coolant và khí theo điều kiện kỹ thuật tương ứng. Với nước/glycol hoặc coolant, môi chất cần có chất chống gỉ phù hợp.

3. Thông số kỹ thuật của GP-630 / GPM-630

• Tên sản phẩm: GP-630 / GPM-630
• Thương hiệu: DSTI
• Dòng sản phẩm: GP Series
• Loại: Rotary Union / Rotary Joint
• Số đường dẫn: 3 Passage
• Kích thước kết nối: 1 inch
• GP-630: ren 1″-11.5 NPT
• GPM-630: ren G1″-11 BSPP
• Đường kính passage: 1.000 inch [25,4 mm]
• Đường kính thân: 6.937 inch [176,2 mm]
• Chiều dài: 10.570 inch [268,479 mm]
• Tốc độ tối đa: 500 RPM
• Áp suất tối đa: 7.500 PSI [515 bar]
• Vật liệu tiêu chuẩn: Carbon Steel
• Môi chất: Water/Glycol, Oil/Hydraulic, Coolant, Air/Gas
• Mô-men xoắn tối thiểu: 24,7 ft-lbs [33,49 Nm]
• Kiểu kết nối: NPT hoặc BSPP tùy phiên bản.

Các thông số vận hành thực tế của GP-630 / GPM-630 còn phụ thuộc vào sự kết hợp giữa áp suất, tốc độ quay, loại môi chất và chu kỳ làm việc. Vì vậy, khi lựa chọn sản phẩm cho một hệ thống cụ thể, cần đối chiếu đầy đủ điều kiện vận hành để đảm bảo phù hợp.

4. Ứng dụng của GP-630 / GPM-630

• Máy móc công nghiệp: sử dụng để truyền chất lỏng hoặc khí tới các bộ phận quay của máy.
• Hệ thống thủy lực: hỗ trợ truyền dầu thủy lực qua các cơ cấu có chuyển động quay.
• Thiết bị làm mát: phù hợp với các hệ thống sử dụng coolant hoặc nước/glycol theo điều kiện kỹ thuật.
• Máy tự động hóa: đáp ứng nhu cầu truyền nhiều môi chất đồng thời trong các cụm máy tự động.
• Thiết bị xử lý vật liệu: sử dụng tại những cơ cấu quay cần cấp môi chất liên tục.
• Máy công nghiệp tốc độ thấp và trung bình: phù hợp với các hệ thống có tốc độ quay trong phạm vi cho phép của sản phẩm.
• Hệ thống khí: có thể sử dụng để truyền air/gas trong những ứng dụng đáp ứng yêu cầu kỹ thuật của DSTI.
• Thiết bị có nhiều đường môi chất: 3 passage độc lập giúp giảm nhu cầu sử dụng nhiều cụm kết nối riêng biệt.
