1. Giới thiệu

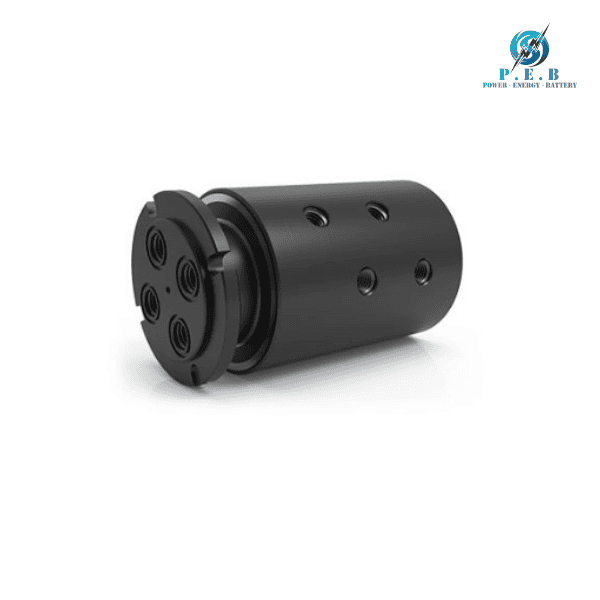

GP-140 / GPM-140 là dòng khớp nối xoay công nghiệp thuộc GP Series của DSTI, được thiết kế với 4 đường dẫn độc lập, đáp ứng nhu cầu truyền nhiều loại môi chất đồng thời qua các thiết bị có chuyển động quay. Đây là giải pháp phù hợp cho các hệ thống máy móc công nghiệp, tự động hóa, thủy lực và làm mát cần duy trì khả năng truyền chất ổn định trong quá trình vận hành.

GP-140 sử dụng kết nối ren 1/8″-27 NPT, trong khi phiên bản GPM-140 sử dụng ren G1/8″-28 BSPP. Cả hai phiên bản có kích thước passage 0.156 inch [3.962 mm], đường kính thân 2.687 inch [68.25 mm] và chiều dài 4.696 inch [119.279 mm].

Điểm nổi bật của GP-140 / GPM-140 là thiết kế nhiều passage độc lập, cho phép truyền các môi chất khác nhau đồng thời mà không cần bố trí nhiều khớp nối xoay riêng biệt. Công nghệ làm kín chuyên dụng của GP Series được DSTI phát triển cho các ứng dụng có áp suất hai chiều và chân không, giúp sản phẩm đáp ứng nhiều yêu cầu vận hành trong công nghiệp.

2. Đặc điểm của GP-140 / GPM-140

• Thiết kế 4 đường dẫn độc lập: Cho phép truyền đồng thời nhiều dòng môi chất qua một cụm khớp nối xoay,

• tối ưu không gian lắp đặt.

• Kích thước nhỏ gọn: GP-140 / GPM-140 có đường kính thân 2.687 inch [68.25 mm],

• phù hợp với nhiều hệ thống máy móc có không gian lắp đặt hạn chế.

• Hai lựa chọn chuẩn ren: GP-140 sử dụng ren NPT 1/8″-27; GPM-140 sử dụng ren BSPP G1/8″-28.
• Passage 0.156 inch: Kích thước đường dẫn tương đương 3.962 mm, phù hợp với các ứng dụng cần truyền môi chất qua đường ống nhỏ.
• Khả năng làm kín chuyên dụng: Thiết kế seal của GP Series hỗ trợ các ứng dụng chân không và áp suất hai chiều.
• Hỗ trợ nhiều loại môi chất: Có thể sử dụng với Air/Gas, Coolant, Oil/Hydraulic

• và Water/Glycol theo điều kiện kỹ thuật phù hợp.

• Kết cấu carbon steel: GP Series sử dụng housing và shaft bằng carbon steel với lớp hoàn thiện black oxide trong cấu hình tiêu chuẩn.
• Tốc độ quay cao: GP Series có tốc độ tối đa được công bố lên đến 500 RPM, tùy thuộc vào điều kiện ứng dụng thực tế.
• Áp suất làm việc cao: Series có mức áp suất tối đa lên đến 7.500 PSI [515 bar],

• nhưng giới hạn thực tế phụ thuộc vào sự kết hợp giữa tốc độ, môi chất và điều kiện vận hành.

3. Thông số kỹ thuật của GP-140 / GPM-140

• Tên sản phẩm: GP-140 / GPM-140
• Thương hiệu: DSTI
• Series: GP Series
• Loại sản phẩm: Rotary Union / Rotary Joint
• Số đường dẫn: 4 Passage
• GP-140: Kết nối 1/8″-27 NPT
• GPM-140: Kết nối G1/8″-28 BSPP
• Kích thước passage: 0.156 inch [3.962 mm]
• Đường kính thân: 2.687 inch [68.25 mm]
• Chiều dài: 4.696 inch [119.279 mm]
• Through Bore: Không có
• Mô-men xoắn tối thiểu: 1.9 ft-lbs [2.58 Nm]
• Áp suất tối đa của GP Series: 7.500 PSI [515 bar]
• Tốc độ tối đa: 500 RPM
• Độ chân không tối đa: 30 inHg
• Nhiệt độ làm việc: 0°F đến 220°F [-18°C đến 105°C]
• Môi chất phù hợp: Air/Gas, Coolant, Oil/Hydraulic, Water/Glycol
• Vật liệu housing: Carbon Steel, Black Oxide
• Vật liệu shaft: Carbon Steel, Black Oxide
• Kiểu kết nối: NPT và BSPP tùy phiên bản.

Đối với Water/Glycol hoặc Coolant, DSTI yêu cầu môi chất có chất chống gỉ phù hợp. Với Oil/Hydraulic, môi chất cần đáp ứng yêu cầu của nhà sản xuất. Các giá trị áp suất, tốc độ và nhiệt độ cần được xem xét đồng thời khi lựa chọn sản phẩm cho từng hệ thống cụ thể.

4. Ứng dụng của GP-140 / GPM-140

• Hệ thống thủy lực: Truyền dầu thủy lực đến các cơ cấu quay trong máy móc công nghiệp.
• Thiết bị khí nén: Sử dụng để truyền Air/Gas qua các cụm thiết bị có chuyển động quay.
• Hệ thống làm mát: Phù hợp với các ứng dụng sử dụng coolant hoặc Water/Glycol theo điều kiện kỹ thuật.
• Máy móc tự động hóa: Hỗ trợ truyền nhiều dòng môi chất đồng thời trong các cơ cấu quay.
• Thiết bị sản xuất công nghiệp: Sử dụng tại những vị trí cần kết nối đường ống với bộ phận quay liên tục.
• Máy công cụ và thiết bị cơ khí: Có thể ứng dụng trong các hệ thống cần truyền môi chất qua trục quay.
• Thiết bị xử lý vật liệu: Hỗ trợ cấp môi chất cho các bộ phận quay trong quá trình vận hành.
• Hệ thống nhiều môi chất: 4 passage độc lập giúp bố trí nhiều đường truyền trong cùng một cụm rotary union.
