1. Giới thiệu

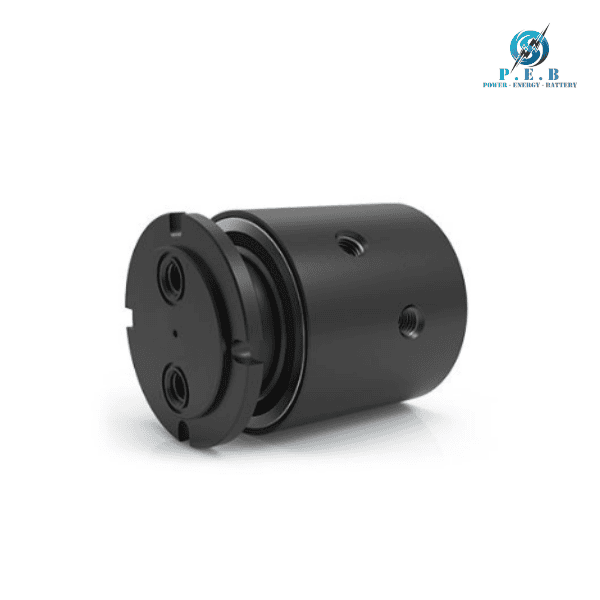

GP-420 / GPM-420 là dòng khớp nối xoay 2 đường dẫn thuộc GP Series của DSTI, được thiết kế để truyền môi chất giữa phần cố định và bộ phận quay trong các hệ thống công nghiệp. Sản phẩm nổi bật với thiết kế nhỏ gọn, kết cấu chắc chắn và khả năng làm việc ở áp suất cao, phù hợp cho những thiết bị yêu cầu truyền khí hoặc chất lỏng ổn định trong quá trình vận hành.

Phiên bản GP-420 sử dụng kết nối 1/2″-14 NPT, trong khi GPM-420 sử dụng kết nối G1/2″-14 BSPP. Cả hai đều có 2 đường dẫn độc lập, passage kích thước 0.500 inch [12,7 mm], cho phép truyền đồng thời các môi chất khác nhau tùy theo cấu hình hệ thống. Theo thông số của DSTI, GP-420 / GPM-420 có thể làm việc ở tốc độ tối đa 500 RPM và áp suất tối đa 7.500 PSI [515 BAR].

Dòng sản phẩm này sử dụng kết cấu thép carbon phủ Black Oxide cho housing và shaft, mang lại độ bền cơ học phù hợp với nhiều ứng dụng truyền chất công nghiệp.

2. Đặc điểm của GP-420 / GPM-420

• Thiết kế 2 đường dẫn độc lập:

• Hai passage riêng biệt giúp GP-420 / GPM-420 có thể truyền các môi chất khác nhau đồng thời mà không cần sử dụng hai cụm khớp nối riêng.

• Passage kích thước 0.500 inch: Đường dẫn 12,7 mm hỗ trợ truyền môi chất với lưu lượng phù hợp cho nhiều hệ thống công nghiệp.
• Kết nối 1/2 inch: GP-420 sử dụng ren 1/2″-14 NPT, còn GPM-420 sử dụng ren G1/2″-14 BSPP.
• Khả năng chịu áp suất cao: Áp suất làm việc tối đa đạt 7.500 PSI [515 BAR],

• phù hợp với các hệ thống truyền chất áp suất cao.

• Tốc độ quay đến 500 RPM: Cho phép sản phẩm hoạt động trong nhiều cơ cấu quay liên tục.
• Thiết kế làm kín chuyên dụng: Công nghệ sealing của GP Series được thiết kế cho các ứng dụng có áp suất hai chiều và chân không.
• Vật liệu thép carbon Black Oxide: Housing và shaft đều sử dụng thép carbon với lớp phủ Black Oxide,

• tạo kết cấu chắc chắn cho môi trường công nghiệp.

• Khả năng truyền nhiều loại môi chất: Có thể sử dụng với Air/Gas, Coolant,

• Oil/Hydraulic và Water/Glycol theo điều kiện kỹ thuật của nhà sản xuất.

• Lắp đặt linh hoạt: Các model GP kết nối NPT có cấu hình shaft cho phép lựa chọn lắp thông qua ren hoặc O-ring face seal để lắp flush. Phiên bản GPM kết nối BSPP không có rãnh O-ring face seal.

3. Thông số kỹ thuật của GP-420 / GPM-420

• Model: GP-420 / GPM-420
• Số đường dẫn: 2 passage
• Kết nối GP-420: 1/2″-14 NPT
• Kết nối GPM-420: G1/2″-14 BSPP
• Kích thước passage: 0.500″ [12,7 mm]
• Đường kính: 3.875″ [98,425 mm]
• Chiều dài: 5.392″ [136,957 mm]
• Through Bore: Không có
• Mô-men xoắn tối thiểu: 5.7 ft-lbs [7,73 Nm]
• Áp suất tối đa: 7.500 PSI [515 BAR]
• Tốc độ quay tối đa: 500 RPM
• Chân không tối đa: 30 HG
• Nhiệt độ làm việc: 0°F đến 220°F [-18°C đến 105°C]
• Môi chất phù hợp: Air/Gas, Coolant, Oil/Hydraulic, Water/Glycol
• Vật liệu housing: Carbon Steel
• Vật liệu shaft: Carbon Steel
• Bề mặt: Black Oxide

Khi sử dụng Coolant hoặc Water/Glycol, môi chất cần có chất ức chế chống gỉ. Với Oil/Hydraulic, môi chất phải có nguồn gốc petroleum-based. Các ứng dụng vượt quá 105°C cần lựa chọn vật liệu làm kín thay thế phù hợp với điều kiện vận hành.

4. Ứng dụng của GP-420 / GPM-420

• Hệ thống thủy lực: GP-420 / GPM-420 có thể truyền dầu thủy lực qua các bộ phận quay trong máy móc.
• Thiết bị làm mát công nghiệp: Phù hợp để truyền coolant đến các cơ cấu quay cần làm mát liên tục.
• Máy móc tự động hóa: Sử dụng trong các cụm cơ cấu quay cần truyền khí hoặc chất lỏng từ nguồn cố định.
• Thiết bị gia công: Có thể tích hợp vào các máy công nghiệp có bộ phận quay và yêu cầu truyền môi chất.
• Hệ thống Air/Gas: Hỗ trợ truyền khí qua các cơ cấu quay trong dây chuyền sản xuất.
• Hệ thống Water/Glycol: Có thể ứng dụng trong các hệ thống sử dụng hỗn hợp nước và glycol đáp ứng yêu cầu về chất chống gỉ.
• Thiết bị truyền chất áp suất cao: Mức áp suất tối đa 7.500 PSI giúp sản phẩm đáp ứng nhiều hệ thống yêu cầu áp suất lớn.
• Cơ cấu quay tốc độ trung bình: Tốc độ tối đa 500 RPM phù hợp với nhiều thiết bị có chuyển động quay liên tục.
