1. Giới thiệu

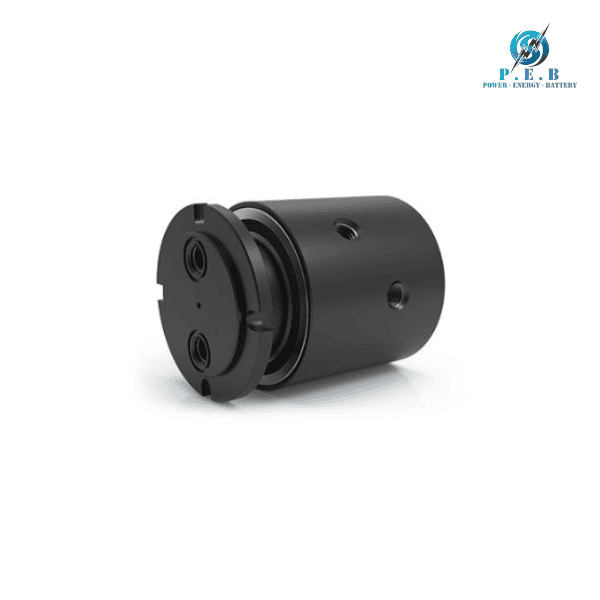

GP-320 / GPM-320 là dòng khớp nối xoay 2 đường dẫn thuộc GP Series của DSTI, được thiết kế cho các hệ thống cần truyền môi chất giữa phần cố định và bộ phận quay liên tục. Sản phẩm sử dụng kết nối 3/8″-18 NPT đối với GP-320 và G3/8″-19 BSPP đối với GPM-320, đáp ứng các yêu cầu lắp đặt khác nhau trong hệ thống công nghiệp.

GP-320 / GPM-320 được chế tạo với thân và trục bằng thép carbon phủ Black Oxide, mang lại kết cấu chắc chắn và phù hợp với nhiều môi trường làm việc công nghiệp. Thiết kế 2 passage độc lập cho phép truyền đồng thời các loại môi chất khác nhau, trong khi công nghệ làm kín chuyên dụng hỗ trợ vận hành với áp suất hai chiều và môi trường chân không.

Với khả năng chịu áp suất tối đa lên đến 7.500 PSI (515 BAR) và tốc độ quay tối đa 500 RPM, GP-320 / GPM-320 là lựa chọn phù hợp cho nhiều hệ thống truyền chất cần độ ổn định cao.

2. Đặc điểm của GP-320 / GPM-320

• Thiết kế 2 đường dẫn độc lập: GP-320 / GPM-320 có hai passage riêng biệt,

• hỗ trợ truyền các môi chất khác nhau trong cùng một cụm khớp nối.

• Kích thước passage 0.375 inch: Đường dẫn có kích thước 9,525 mm,

• phù hợp với các hệ thống cần lưu lượng môi chất tương đối lớn.

• Kết nối đa dạng: GP-320 sử dụng ren 3/8″-18 NPT, trong khi GPM-320 sử dụng G3/8″-19 BSPP,

• thuận tiện lựa chọn theo tiêu chuẩn đường ống.

• Kết cấu thép carbon Black Oxide: Vật liệu thân và trục giúp sản phẩm có kết cấu chắc chắn,

• phù hợp cho môi trường công nghiệp.

• Khả năng làm việc áp suất cao: Sản phẩm có áp suất tối đa 7.500 PSI,

• đáp ứng nhiều ứng dụng thủy lực và truyền chất áp suất cao.

• Tốc độ quay đến 500 RPM: Cho phép sử dụng trong các cơ cấu có chuyển động quay liên tục.
• Thiết kế làm kín chuyên dụng: Hỗ trợ ứng dụng với áp suất hai chiều và chân không,

• đồng thời giúp duy trì khả năng truyền môi chất ổn định.

• GP-320 hỗ trợ lắp flush: Phiên bản GP với kết nối NPT có cấu hình trục tích hợp rãnh O-ring face seal,

• cho phép lựa chọn lắp bằng ren hoặc lắp phẳng vào giao diện thiết bị.

• GPM-320 dùng kết nối BSPP: Phiên bản GPM được cấu hình với ren BSPP và không có rãnh O-ring face seal trên trục.

3. Thông số kỹ thuật của GP-320 / GPM-320

• Model: GP-320 / GPM-320
• Số đường dẫn: 2 passage
• Kết nối GP-320: 3/8″-18 NPT
• Kết nối GPM-320: G3/8″-19 BSPP
• Kích thước passage: 0.375″ [9,525 mm]
• Đường kính sản phẩm: 3.187″ [80,95 mm]
• Chiều dài: 4.706″ [119,533 mm]
• Through Bore: Không có
• Mô-men xoắn tối thiểu: 4 ft-lbs [5,42 Nm]
• Tốc độ quay tối đa: 500 RPM
• Áp suất tối đa: 7.500 PSI [515 BAR]
• Chân không tối đa: 30 HG
• Nhiệt độ làm việc: 0°F đến 220°F [-18°C đến 105°C]
• Môi chất phù hợp: Air/Gas, Coolant, Oil/Hydraulic, Water/Glycol
• Vật liệu: Carbon Steel
• Bề mặt: Black Oxide
• Khối lượng và tuổi thọ vận hành: Phụ thuộc vào điều kiện áp suất, tốc độ quay, chu kỳ làm việc và loại môi chất.

Khi sử dụng Water/Glycol hoặc Coolant, môi chất cần có chất ức chế chống gỉ phù hợp; đối với Oil/Hydraulic, DSTI yêu cầu sử dụng môi chất có nguồn gốc petroleum-based. Những ứng dụng có nhiệt độ trên 105°C cần xem xét vật liệu làm kín thay thế theo yêu cầu thực tế.

4. Ứng dụng của GP-320 / GPM-320

• Hệ thống thủy lực: Truyền dầu thủy lực giữa bộ phận cố định và cơ cấu quay.
• Thiết bị làm mát: Sử dụng cho các hệ thống truyền coolant trong máy móc công nghiệp.
• Hệ thống Water/Glycol: Phù hợp với các thiết bị sử dụng hỗn hợp nước và glycol có bổ sung chất chống gỉ.
• Máy móc tự động hóa: Hỗ trợ truyền môi chất cho các cơ cấu quay trong dây chuyền sản xuất.
• Thiết bị gia công công nghiệp: Có thể sử dụng trong các cụm máy cần truyền khí, dầu hoặc chất làm mát qua bộ phận quay.
• Hệ thống truyền Air/Gas: Đáp ứng nhu cầu truyền khí hoặc gas trong các cơ cấu quay có yêu cầu làm kín.
• Thiết bị có chuyển động quay liên tục: Tốc độ tối đa 500 RPM giúp GP-320 / GPM-320 phù hợp với nhiều cơ cấu quay công nghiệp.
• Hệ thống áp suất cao: Khả năng chịu áp suất đến 7.500 PSI cho phép ứng dụng trong các hệ thống cần truyền môi chất ở áp suất lớn.
