GP-341 / GPM-341 DSTI VietNam

GP-341 / GPM-341 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

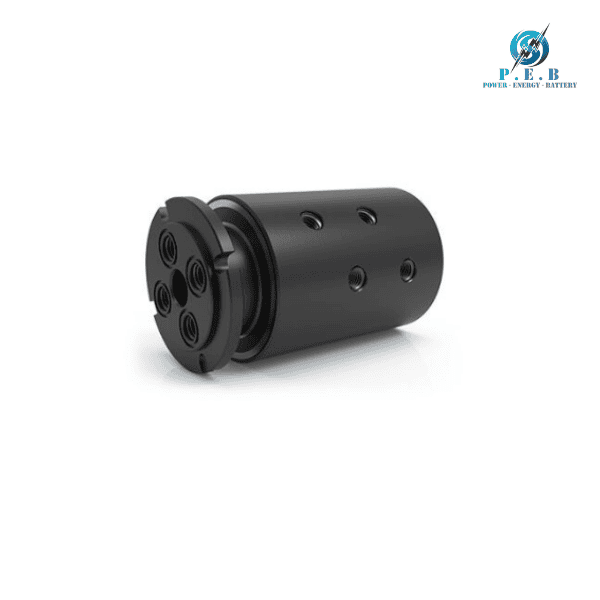

GP-341 / GPM-341 là dòng khớp nối xoay 4 đường dẫn thuộc GP Series của DSTI, được thiết kế cho các hệ thống cần truyền nhiều loại môi chất đồng thời giữa phần cố định và bộ phận quay. Với 4 passage độc lập, sản phẩm có khả năng truyền các dòng chất lỏng hoặc khí khác nhau trong cùng một cụm rotary union, giúp tối ưu không gian và đơn giản hóa hệ thống đường ống.

Điểm nổi bật của GP-341 / GPM-341 là cấu hình through-bore 0.750 inch [19,05 mm], cho phép bố trí không gian xuyên qua thân khớp nối. GP-341 sử dụng ren 3/8″-18 NPT, trong khi GPM-341 sử dụng ren G3/8″-19 BSPP. Cả hai phiên bản có passage kích thước 0.375 inch [9,525 mm], đường kính thân 4.187 inch [106,35 mm] và chiều dài 7.372 inch [187,249 mm].

Sản phẩm sử dụng công nghệ làm kín chuyên dụng của DSTI, phù hợp với các ứng dụng chân không và áp suất hai chiều. Kết cấu carbon steel phủ black oxide giúp GP-341 / GPM-341 đáp ứng nhiều ứng dụng công nghiệp sử dụng Air/Gas, Oil/Hydraulic, Coolant hoặc Water/Glycol theo điều kiện kỹ thuật phù hợp.

2. Đặc điểm của GP-341 / GPM-341

• Thiết kế 4 đường dẫn độc lập: Cho phép truyền đồng thời nhiều loại môi chất qua một cụm khớp nối xoay.
• Through-bore 0.750 inch: Tạo khoảng thông xuyên 19,05 mm, phù hợp với các thiết bị cần bố trí trục hoặc đường truyền đi qua khớp nối.
• Passage 0.375 inch: Kích thước đường dẫn 9,525 mm, đáp ứng nhiều hệ thống đường ống công nghiệp.
• Hai lựa chọn chuẩn ren: GP-341 sử dụng ren 3/8″-18 NPT; GPM-341 sử dụng ren G3/8″-19 BSPP.
• Công nghệ làm kín chuyên dụng: Hỗ trợ các ứng dụng chân không và áp suất hai chiều.
• Khả năng truyền nhiều môi chất: Phù hợp với Air/Gas, Oil/Hydraulic, Coolant và Water/Glycol theo yêu cầu ứng dụng.
• Kết cấu Carbon Steel: Housing và shaft được chế tạo bằng carbon steel với lớp hoàn thiện black oxide.
• Thiết kế lắp đặt linh hoạt: GP-341 có cấu hình shaft cho phép sử dụng kết nối ren hoặc O-ring face seal glands để lắp flush vào interface.
• GPM-341 sử dụng BSPP: Phiên bản BSPP không có O-ring face seal glands cho kiểu lắp flush.
• Khả năng tích hợp hệ thống: GP Series có thể kết hợp với slip ring điện tiêu chuẩn của DSTI khi ứng dụng cần truyền đồng thời môi chất và tín hiệu điện.

3. Thông số kỹ thuật của GP-341 / GPM-341

• Tên sản phẩm: GP-341 / GPM-341
• Thương hiệu: DSTI
• Dòng sản phẩm: GP Series
• Loại sản phẩm: 4-Passage Rotary Union
• Số đường dẫn: 4 Passage
• GP-341: Kết nối 3/8″-18 NPT
• GPM-341: Kết nối G3/8″-19 BSPP
• Kích thước passage: 0.375 inch [9,525 mm]
• Through Bore: 0.750 inch [19,05 mm]
• Đường kính thân: 4.187 inch [106,35 mm]
• Chiều dài: 7.372 inch [187,249 mm]
• Mô-men xoắn tối thiểu: 11.9 ft-lbs [16,13 Nm]
• Tốc độ tối đa: 500 RPM
• Áp suất tối đa: 7.500 PSI [515 bar]
• Độ chân không tối đa: 30 inHg
• Nhiệt độ làm việc: 0°F đến 220°F [-18°C đến 105°C]
• Vật liệu: Carbon Steel, Black Oxide
• Môi chất phù hợp: Air/Gas, Coolant, Oil/Hydraulic, Water/Glycol
• Kiểu kết nối: NPT hoặc BSPP tùy phiên bản.

Các thông số vận hành thực tế của GP-341 / GPM-341 phụ thuộc vào sự kết hợp giữa áp suất, tốc độ quay, loại môi chất và chu kỳ làm việc. DSTI lưu ý rằng tuổi thọ sản phẩm phụ thuộc vào tốc độ quay và duty cycle. Với Water/Glycol hoặc Coolant, môi chất cần có chất chống gỉ; Oil/Hydraulic phải là môi chất gốc petroleum-based và cần được xác nhận phù hợp với ứng dụng cụ thể.

4. Ứng dụng của GP-341 / GPM-341

• Hệ thống thủy lực: Truyền dầu thủy lực đến các cơ cấu quay trong máy móc công nghiệp.
• Thiết bị khí nén: Dẫn Air/Gas qua các bộ phận có chuyển động quay.
• Bàn xoay công nghiệp: Kết nối đường dầu, khí hoặc chất làm mát với cơ cấu quay.
• Máy công cụ: Cung cấp môi chất đến các cụm quay trong quá trình gia công.
• Máy tự động hóa: Truyền đồng thời nhiều dòng môi chất đến cơ cấu quay.
• Hệ thống làm mát: Sử dụng với Coolant hoặc Water/Glycol trong các thiết bị sản xuất.
• Thiết bị xử lý vật liệu: Hỗ trợ truyền chất lỏng hoặc khí đến những bộ phận chuyển động.
• Hệ thống có yêu cầu through-bore: Lỗ xuyên 0.750 inch giúp sản phẩm phù hợp với thiết kế cần không gian đi xuyên qua cụm rotary union.
• Hệ thống đa môi chất: 4 passage độc lập giúp tích hợp nhiều đường truyền trong một thiết bị.
• Thiết bị cần kết hợp truyền động và tín hiệu: Có thể tích hợp với slip ring điện phù hợp trong những hệ thống cần truyền cả môi chất và điện/tín hiệu.
