1. Giới thiệu

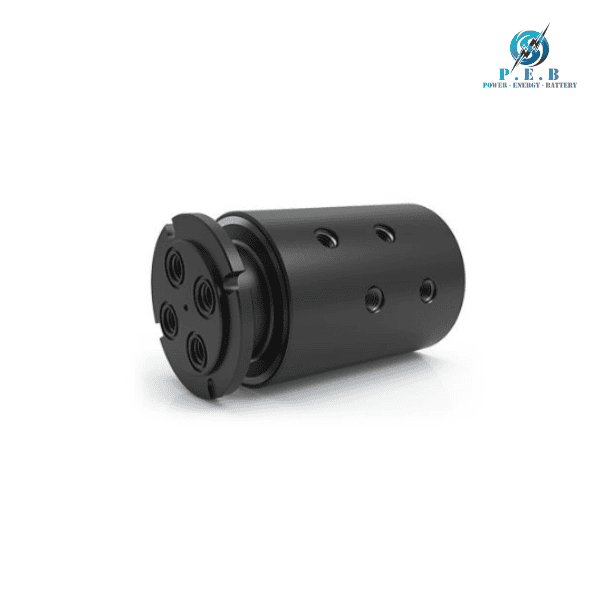

GP-440 / GPM-440 là dòng khớp nối xoay 4 đường dẫn thuộc GP Series của DSTI, được thiết kế cho các hệ thống công nghiệp cần truyền đồng thời nhiều loại môi chất giữa phần cố định và bộ phận quay. Với 4 passage độc lập, sản phẩm giúp truyền các dòng chất lỏng hoặc khí khác nhau trong cùng một cụm rotary union, từ đó tối ưu không gian lắp đặt và đơn giản hóa hệ thống đường ống.

GP-440 sử dụng kết nối ren 1/2″-14 NPT, trong khi GPM-440 sử dụng chuẩn G1/2″-14 BSPP. Dòng sản phẩm có kích thước passage 0.500 inch [12,7 mm], đường kính thân 4.250 inch [107,95 mm], chiều dài 8.247 inch [209,474 mm] và không có through-bore. Đây là cấu hình phù hợp cho các hệ thống cần 4 đường truyền độc lập với kích thước kết nối lớn hơn so với các model GP-140, GP-240 và GP-340.

Nhờ công nghệ làm kín chuyên dụng, GP-440 / GPM-440 được thiết kế để đáp ứng các ứng dụng chân không và áp suất hai chiều. Cấu tạo carbon steel phủ black oxide phù hợp với Air/Gas, Oil/Hydraulic, Coolant và Water/Glycol khi môi chất đáp ứng yêu cầu kỹ thuật.

2. Đặc điểm của GP-440 / GPM-440

• Thiết kế 4 đường dẫn độc lập: Cho phép truyền đồng thời nhiều loại môi chất khác nhau trong một cụm khớp nối xoay.
• Passage kích thước 0.500 inch: Tương đương 12,7 mm, phù hợp với các hệ thống cần đường dẫn tương đối lớn.
• Kết nối 1/2 inch: GP-440 sử dụng ren 1/2″-14 NPT; GPM-440 sử dụng ren G1/2″-14 BSPP.
• Không có through-bore: Cấu hình phù hợp với hệ thống không yêu cầu lỗ xuyên qua thân khớp nối.
• Công nghệ làm kín chuyên dụng: Hỗ trợ các ứng dụng chân không và áp suất hai chiều.
• Khả năng truyền nhiều môi chất: Có thể sử dụng cho Air/Gas, Oil/Hydraulic, Coolant và Water/Glycol theo điều kiện ứng dụng.
• Kết cấu Carbon Steel: Housing và shaft sử dụng carbon steel với lớp hoàn thiện black oxide.
• Lắp đặt linh hoạt: Phiên bản GP-440 với kết nối NPT có cấu hình shaft cho phép lựa chọn lắp bằng ren hoặc sử dụng O-ring face seal glands để lắp flush vào interface.
• Thiết kế cho nhiều hệ thống công nghiệp: Có thể tích hợp với các giải pháp slip ring điện tiêu chuẩn của DSTI khi hệ thống cần truyền đồng thời môi chất và tín hiệu điện.
• Tốc độ quay tối đa 500 RPM: Phù hợp với nhiều ứng dụng cơ cấu quay công nghiệp trong giới hạn vận hành cho phép.
• Khả năng chịu áp suất cao: Mức áp suất tối đa của GP Series lên đến 7.500 PSI [515 bar], tùy thuộc vào sự kết hợp của các điều kiện vận hành.

3. Thông số kỹ thuật của GP-440 / GPM-440

• Tên sản phẩm: GP-440 / GPM-440
• Thương hiệu: DSTI
• Dòng sản phẩm: GP Series
• Loại sản phẩm: 4-Passage Rotary Union
• Số đường dẫn: 4 Passage
• GP-440: Kết nối 1/2″-14 NPT
• GPM-440: Kết nối G1/2″-14 BSPP
• Kích thước passage: 0.500 inch [12,7 mm]
• Through Bore: Không có
• Đường kính thân: 4.250 inch [107,95 mm]
• Chiều dài: 8.247 inch [209,474 mm]
• Mô-men xoắn tối thiểu: 11.9 ft-lbs [16,13 Nm]
• Tốc độ tối đa: 500 RPM
• Áp suất tối đa: 7.500 PSI [515 bar]
• Độ chân không tối đa: 30 inHg
• Nhiệt độ làm việc: 0°F đến 220°F [-18°C đến 105°C]
• Vật liệu: Carbon Steel, Black Oxide
• Môi chất phù hợp: Air/Gas, Coolant, Oil/Hydraulic, Water/Glycol
• Kiểu kết nối: NPT hoặc BSPP tùy phiên bản.

Các thông số vận hành của GP-440 / GPM-440 cần được xem xét đồng thời với áp suất, tốc độ quay, loại môi chất và duty cycle. DSTI lưu ý rằng tuổi thọ vận hành phụ thuộc vào tốc độ quay và chu kỳ làm việc. Water/Glycol hoặc Coolant cần có chất chống gỉ; Oil/Hydraulic phải là môi chất gốc petroleum-based và cần được xác nhận phù hợp với ứng dụng cụ thể. Các ứng dụng có nhiệt độ vượt 220°F [105°C] cần sử dụng vật liệu seal thay thế phù hợp.

4. Ứng dụng của GP-440 / GPM-440

• Hệ thống thủy lực: Truyền dầu thủy lực đến các cơ cấu quay của máy móc công nghiệp.
• Thiết bị khí nén: Dẫn Air/Gas đến các bộ phận có chuyển động quay.
• Hệ thống làm mát: Sử dụng với Coolant hoặc Water/Glycol trong thiết bị sản xuất.
• Máy tự động hóa: Truyền nhiều dòng môi chất đồng thời đến cơ cấu quay.
• Bàn xoay công nghiệp: Kết nối đường dầu, khí hoặc chất làm mát với bộ phận quay.
• Máy công cụ: Cung cấp môi chất cho các cụm quay trong quá trình gia công.
• Thiết bị xử lý vật liệu: Hỗ trợ truyền chất lỏng hoặc khí đến những bộ phận chuyển động.
• Thiết bị sản xuất công nghiệp: Phù hợp với các hệ thống cần duy trì kết nối môi chất giữa phần cố định và phần quay.
• Hệ thống đa môi chất: 4 passage độc lập cho phép tích hợp nhiều đường truyền trong một cụm rotary union.
• Hệ thống kết hợp điện và chất lỏng: Có thể tích hợp với slip ring điện phù hợp trong các ứng dụng cần truyền môi chất cùng điện, tín hiệu hoặc dữ liệu.
