GP-340 / GPM-340 DSTI VietNam

GP-340 / GPM-340 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

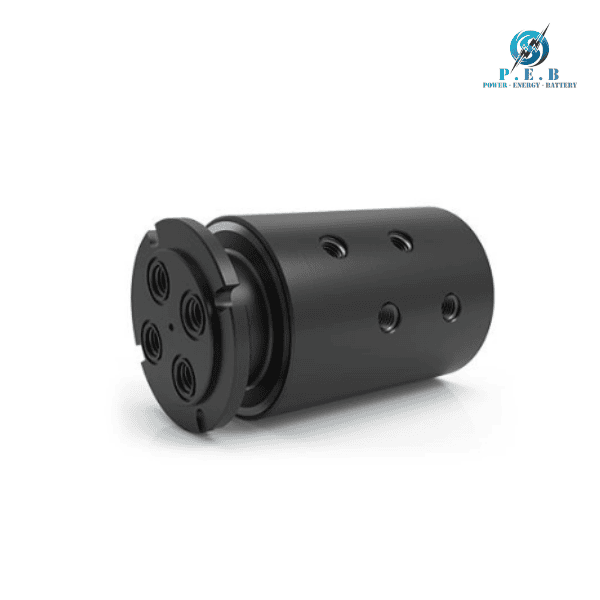

GP-340 / GPM-340 là dòng khớp nối xoay 4 đường dẫn thuộc GP Series của DSTI, được thiết kế để truyền đồng thời nhiều loại môi chất giữa phần cố định và bộ phận quay của máy móc. Với 4 passage độc lập, sản phẩm cho phép truyền các dòng chất lỏng hoặc khí khác nhau trong cùng một cụm rotary union, giúp tối ưu hệ thống đường ống và không gian lắp đặt.

Theo thông số kỹ thuật của DSTI, GP-340 sử dụng kết nối 3/8″-18 NPT, trong khi GPM-340 sử dụng kết nối G3/8″-19 BSPP. Cả hai có passage kích thước 0.375 inch [9,525 mm], không có through-bore, đường kính thân 3.875 inch [98,425 mm] và chiều dài 6.980 inch [177,292 mm].

Dòng GP-340 / GPM-340 sử dụng công nghệ làm kín chuyên dụng, phù hợp với các ứng dụng chân không và áp suất hai chiều. Bốn đường dẫn độc lập có thể truyền các loại môi chất khác nhau đồng thời. Cấu tạo carbon steel phủ black oxide phù hợp cho nhiều ứng dụng Air/Gas, Oil/Hydraulic, Water/Glycol và Coolant khi đáp ứng các yêu cầu về môi chất.

2. Đặc điểm của GP-340 / GPM-340

• Thiết kế 4 đường dẫn độc lập: Cho phép truyền đồng thời nhiều dòng môi chất qua một cụm khớp nối xoay.
• Kích thước passage 0.375 inch: Tương đương 9,525 mm,

• phù hợp với hệ thống cần đường dẫn lớn hơn các model GP-140 và GP-240.

• Kết nối 3/8 inch: GP-340 sử dụng ren 3/8″-18 NPT; GPM-340 sử dụng ren G3/8″-19 BSPP.
• Không có through-bore: Thiết kế phù hợp với những hệ thống không yêu cầu đường thông xuyên qua thân khớp nối.
• Công nghệ làm kín chuyên dụng: Hỗ trợ các ứng dụng chân không và áp suất hai chiều.
• Truyền nhiều loại môi chất: Có thể sử dụng cho Air/Gas, Oil/Hydraulic, Water/Glycol và Coolant theo điều kiện kỹ thuật phù hợp.
• Kết cấu carbon steel: Housing và shaft được chế tạo bằng carbon steel với lớp hoàn thiện black oxide.
• Tốc độ quay tối đa 500 RPM: Đáp ứng nhiều cơ cấu quay trong các hệ thống công nghiệp.
• Khả năng chịu áp suất cao: Áp suất tối đa được DSTI công bố lên đến 7.500 PSI [515 bar],

• tùy thuộc sự kết hợp giữa các thông số vận hành.

• Lắp đặt linh hoạt: Phiên bản GP-340 với kết nối NPT có cấu hình shaft cho phép lựa chọn lắp bằng kết nối ren hoặc O-ring face seal glands để lắp flush vào interface. Phiên bản GPM-340 sử dụng BSPP không có O-ring face seal glands.

3. Thông số kỹ thuật của GP-340 / GPM-340

• Tên sản phẩm: GP-340 / GPM-340
• Thương hiệu: DSTI
• Dòng sản phẩm: GP Series
• Loại sản phẩm: 4-Passage Rotary Union
• Số đường dẫn: 4 Passage
• GP-340: Kết nối 3/8″-18 NPT
• GPM-340: Kết nối G3/8″-19 BSPP
• Kích thước passage: 0.375 inch [9,525 mm]
• Through Bore: Không có
• Đường kính thân: 3.875 inch [98,425 mm]
• Chiều dài: 6.980 inch [177,292 mm]
• Mô-men xoắn tối thiểu: 9.5 ft-lbs [12,88 Nm]
• Tốc độ tối đa: 500 RPM
• Áp suất tối đa: 7.500 PSI [515 bar]
• Độ chân không tối đa: 30 inHg
• Nhiệt độ làm việc: 0°F đến 220°F [-18°C đến 105°C]
• Vật liệu: Carbon Steel, Black Oxide
• Môi chất phù hợp: Air/Gas, Coolant, Oil/Hydraulic, Water/Glycol
• Kiểu kết nối: NPT hoặc BSPP tùy phiên bản.

Các thông số trên cần được đánh giá cùng tốc độ quay, áp suất, nhiệt độ, loại môi chất và chu kỳ làm việc. DSTI lưu ý tuổi thọ vận hành phụ thuộc vào tốc độ quay và duty cycle. Water/Glycol hoặc Coolant cần có chất chống gỉ; Oil/Hydraulic phải là môi chất gốc petroleum-based và cần được DSTI xác nhận phù hợp với ứng dụng cụ thể.

4. Ứng dụng của GP-340 / GPM-340

• Hệ thống thủy lực: Truyền dầu thủy lực đến các cơ cấu quay của máy móc công nghiệp.
• Thiết bị khí nén: Dẫn Air/Gas qua các bộ phận có chuyển động quay.
• Hệ thống làm mát: Sử dụng với coolant hoặc Water/Glycol trong các thiết bị sản xuất.
• Máy tự động hóa: Truyền nhiều dòng môi chất đồng thời đến các cơ cấu quay.
• Bàn xoay công nghiệp: Kết nối đường dầu, khí hoặc chất làm mát với bộ phận quay.
• Máy công cụ: Cấp môi chất cho các cụm quay trong quá trình gia công.
• Thiết bị xử lý vật liệu: Hỗ trợ truyền chất lỏng hoặc khí đến các bộ phận chuyển động.
• Thiết bị sản xuất công nghiệp: Phù hợp với những hệ thống cần duy trì kết nối môi chất giữa phần cố định và phần quay.
• Hệ thống nhiều môi chất: 4 passage độc lập giúp tích hợp nhiều đường truyền trong cùng một cụm rotary union.
