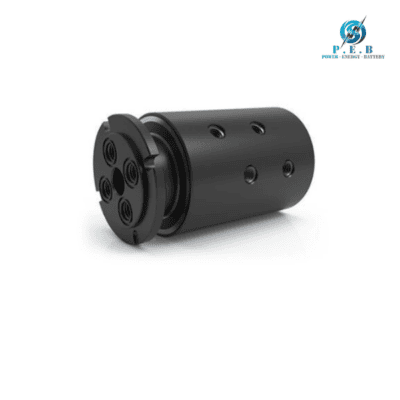

GP-141 / GPM-141 DSTI VietNam

GP-141 / GPM-141 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

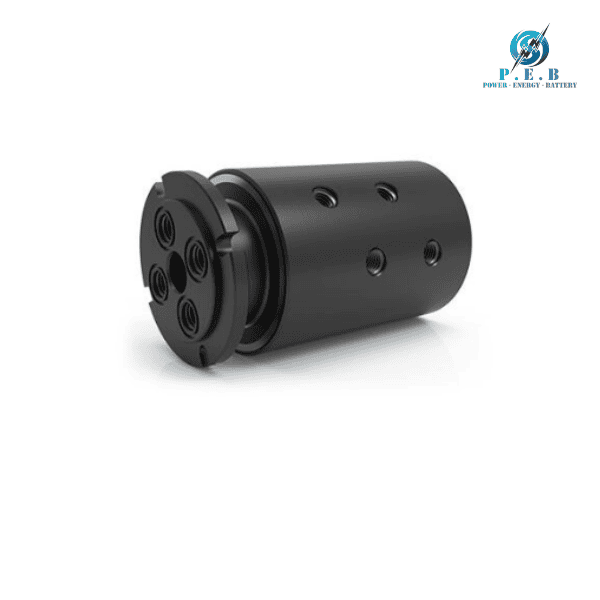

GP-141 / GPM-141 là dòng khớp nối xoay 4 đường dẫn thuộc GP Series của DSTI, được thiết kế cho các hệ thống cần truyền nhiều loại môi chất đồng thời qua cơ cấu chuyển động quay. Sản phẩm sở hữu cấu trúc 4 passage độc lập, giúp truyền các dòng môi chất khác nhau trong cùng một cụm rotary union, đồng thời duy trì khả năng làm kín trong quá trình thiết bị vận hành.

GP-141 sử dụng chuẩn kết nối 1/8″-27 NPT, trong khi GPM-141 sử dụng chuẩn G1/8″-28 BSPP. Điểm đặc biệt của model 141 là thiết kế through-bore 0.500 inch [12,7 mm], tạo không gian xuyên tâm bên trong để đáp ứng những hệ thống có yêu cầu bố trí trục hoặc đường truyền đi qua khớp nối. DSTI công bố sản phẩm có 4 đường dẫn độc lập, phù hợp với nhiều loại môi chất như Air/Gas, Oil/Hydraulic, Coolant và Water/Glycol.

Với kết cấu carbon steel phủ black oxide, GP-141 / GPM-141 hướng đến các ứng dụng công nghiệp tổng quát, đặc biệt là những hệ thống thủy lực, khí nén, làm mát và máy móc tự động hóa có cơ cấu quay. Công nghệ làm kín chuyên dụng của dòng GP được thiết kế để đáp ứng các ứng dụng chân không và áp suất hai chiều.

2. Đặc điểm

• Thiết kế 4 đường dẫn độc lập: Cho phép truyền đồng thời nhiều dòng môi chất khác nhau qua một cụm khớp nối.
• Có through-bore 0.500 inch: Tạo khoảng thông xuyên tâm 12,7 mm,

• phù hợp với các thiết bị yêu cầu không gian xuyên qua trục.

• Hai phiên bản kết nối: GP-141 sử dụng ren 1/8″-27 NPT; GPM-141 sử dụng ren G1/8″-28 BSPP.
• Công nghệ làm kín chuyên dụng: Hỗ trợ các ứng dụng chân không và áp suất hai chiều.
• Khả năng truyền nhiều môi chất: Có thể sử dụng cho Air/Gas, Oil/Hydraulic,

• Coolant và Water/Glycol theo điều kiện kỹ thuật phù hợp.

• Kết cấu Carbon Steel: Vật liệu carbon steel với lớp hoàn thiện black oxide, phù hợp cho nhiều ứng dụng công nghiệp.
• Thiết kế hỗ trợ lắp đặt linh hoạt: GP-141 có cấu hình trục với các lựa chọn kết nối ren

• hoặc O-ring face seal glands để lắp flush vào interface.

• Kích thước tương đối gọn: Đường kính thân 2.937 inch [74,6 mm], chiều dài 4.735 inch [120,269 mm].
• Khả năng làm việc tốc độ cao: Tốc độ tối đa được DSTI công bố là 500 RPM, tùy thuộc sự kết hợp giữa áp suất,

• môi chất và chu kỳ vận hành.

3. Thông số kỹ thuật

• Tên sản phẩm: GP-141 / GPM-141
• Thương hiệu: DSTI
• Dòng sản phẩm: GP Series
• Loại sản phẩm: 4-Passage Rotary Union
• Số đường dẫn: 4 Passage
• GP-141: Kết nối 1/8″-27 NPT
• GPM-141: Kết nối G1/8″-28 BSPP
• Kích thước passage: 0.156 inch [3.962 mm]
• Through Bore: 0.500 inch [12.7 mm]
• Đường kính thân: 2.937 inch [74.6 mm]
• Chiều dài: 4.735 inch [120.269 mm]
• Mô-men xoắn tối thiểu: 3.2 ft-lbs [4.34 Nm]
• Tốc độ tối đa: 500 RPM
• Áp suất tối đa: 7.500 PSI [515 bar]
• Độ chân không tối đa: 30 inHg
• Nhiệt độ làm việc: 0°F đến 220°F [-18°C đến 105°C]
• Vật liệu: Carbon Steel, Black Oxide
• Môi chất phù hợp: Water/Glycol, Oil/Hydraulic, Coolant, Air/Gas.

Các giá trị trên phụ thuộc vào điều kiện vận hành thực tế. DSTI lưu ý tuổi thọ sản phẩm chịu ảnh hưởng bởi tốc độ quay và chu kỳ làm việc. Đối với Water/Glycol hoặc Coolant, môi chất cần có chất chống gỉ; Oil/Hydraulic cần sử dụng loại dầu phù hợp theo yêu cầu của nhà sản xuất.

4. Ứng dụng

• Hệ thống thủy lực: Truyền dầu thủy lực đến các cơ cấu quay trong máy móc.
• Thiết bị khí nén: Truyền Air/Gas qua các bộ phận có chuyển động quay.
• Hệ thống làm mát: Sử dụng với coolant hoặc Water/Glycol trong các thiết bị công nghiệp.
• Máy tự động hóa: Hỗ trợ truyền nhiều dòng môi chất đồng thời trong cơ cấu quay.
• Máy công cụ: Phù hợp với các thiết bị cần truyền môi chất qua trục quay.
• Bàn xoay công nghiệp: Kết nối đường dầu, khí hoặc chất làm mát với cơ cấu quay.
• Thiết bị xử lý vật liệu: Cấp môi chất liên tục đến các bộ phận chuyển động.
• Hệ thống có yêu cầu through-bore: Lỗ xuyên 0.500 inch giúp GP-141 / GPM-141 phù hợp với những thiết kế cần không gian đi xuyên qua cụm rotary union.
