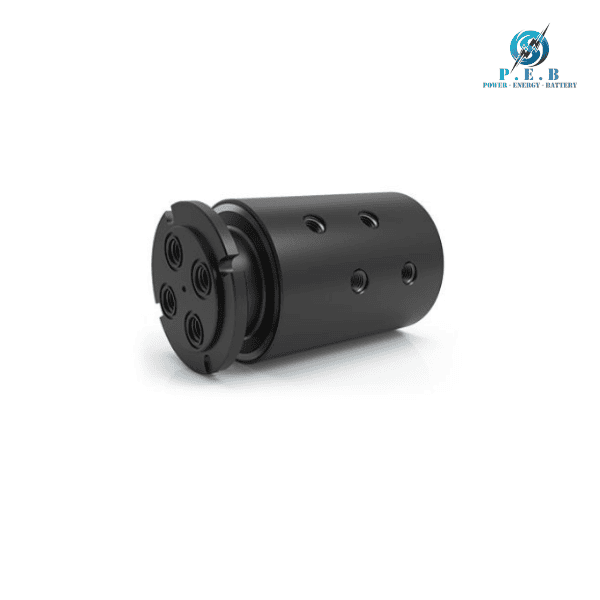

GP-240 / GPM-240 DSTI VietNam

GP-240 / GPM-240 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

GP-240 / GPM-240 là dòng khớp nối xoay 4 đường dẫn thuộc GP Series của DSTI, được thiết kế để truyền đồng thời nhiều loại môi chất qua các bộ phận có chuyển động quay. Với 4 passage độc lập, sản phẩm cho phép kết nối nhiều đường dầu, khí hoặc chất làm mát trong cùng một cụm rotary union, giúp tối ưu không gian và đơn giản hóa hệ thống đường ống.

Trong đó, GP-240 sử dụng kết nối ren 1/4″-18 NPT, còn GPM-240 sử dụng ren G1/4″-19 BSPP. Hai phiên bản có kích thước passage 0.250 inch [6,35 mm], đường kính thân 3.187 inch [80,95 mm] và chiều dài 6.118 inch [155,398 mm]. Cả hai đều không có through-bore.

GP-240 / GPM-240 được DSTI phát triển cho các ứng dụng công nghiệp đa dạng với công nghệ làm kín chuyên dụng, phù hợp với môi trường chân không và áp suất hai chiều. Các passage độc lập giúp sản phẩm có thể truyền những môi chất khác nhau đồng thời. Cấu tạo carbon steel phủ black oxide phù hợp với các ứng dụng Air/Gas, Oil/Hydraulic, Water/Glycol và Coolant khi đáp ứng yêu cầu về môi chất.

2. Đặc điểm của GP-240 / GPM-240

• Thiết kế 4 đường dẫn độc lập: Cho phép truyền đồng thời nhiều dòng môi chất khác nhau trong cùng một khớp nối xoay.
• Kích thước passage 0.250 inch: Tương đương 6,35 mm,

• phù hợp với nhiều hệ thống đường ống công nghiệp.

• Hai tiêu chuẩn kết nối: GP-240 sử dụng ren 1/4″-18 NPT; GPM-240 sử dụng ren G1/4″-19 BSPP.
• Thiết kế không có through-bore: Cấu trúc được tối ưu cho hệ thống không yêu cầu trục

• hoặc đường truyền đi xuyên qua thân rotary union.

• Công nghệ làm kín chuyên dụng: Hỗ trợ các ứng dụng chân không và áp suất hai chiều.
• Khả năng truyền nhiều loại môi chất: Hỗ trợ Air/Gas, Oil/Hydraulic, Water/Glycol và Coolant theo điều kiện kỹ thuật phù hợp.
• Kết cấu Carbon Steel: Thân sản phẩm sử dụng carbon steel với lớp hoàn thiện black oxide,

• phù hợp với nhiều môi trường công nghiệp.

• Khả năng chịu áp suất cao: Áp suất tối đa được công bố lên đến 7.500 PSI [515 bar], tùy thuộc vào điều kiện ứng dụng.
• Tốc độ quay tối đa 500 RPM: Phù hợp với nhiều cơ cấu quay công nghiệp ở tốc độ thấp đến trung bình.
• Thiết kế cho lắp đặt công nghiệp: GP-240 có cấu hình shaft cho phép lựa chọn kết nối bằng ren NPT

• hoặc sử dụng O-ring face seal glands để lắp flush vào interface; GPM-240 không có O-ring face seal glands cho kiểu lắp này.

3. Thông số kỹ thuật của GP-240 / GPM-240

• Tên sản phẩm: GP-240 / GPM-240
• Thương hiệu: DSTI
• Dòng sản phẩm: GP Series
• Loại sản phẩm: 4-Passage Rotary Union
• Số đường dẫn: 4 Passage
• GP-240: Kết nối 1/4″-18 NPT
• GPM-240: Kết nối G1/4″-19 BSPP
• Kích thước passage: 0.250 inch [6,35 mm]
• Through Bore: Không có
• Đường kính thân: 3.187 inch [80,95 mm]
• Chiều dài: 6.118 inch [155,398 mm]
• Mô-men xoắn tối thiểu: 6.6 ft-lbs [8,95 Nm]
• Tốc độ tối đa: 500 RPM
• Áp suất tối đa: 7.500 PSI [515 bar]
• Độ chân không tối đa: 30 inHg
• Nhiệt độ làm việc: 0°F đến 220°F [-18°C đến 105°C]
• Vật liệu: Carbon Steel, Black Oxide
• Môi chất: Water/Glycol, Oil/Hydraulic, Coolant, Air/Gas
• Kiểu kết nối: NPT hoặc BSPP tùy phiên bản.

Các thông số vận hành của GP-240 / GPM-240 phụ thuộc vào sự kết hợp giữa áp suất, tốc độ quay, loại môi chất và chu kỳ làm việc. DSTI lưu ý rằng tuổi thọ sản phẩm phụ thuộc vào tốc độ quay và duty cycle. Với Water/Glycol hoặc Coolant, môi chất cần có chất chống gỉ; đối với Oil/Hydraulic, DSTI yêu cầu môi chất có nguồn gốc petroleum-based và cần được xác nhận phù hợp với ứng dụng cụ thể.

4. Ứng dụng của GP-240 / GPM-240

• Hệ thống thủy lực: Truyền dầu thủy lực đến các cơ cấu quay của máy móc công nghiệp.
• Thiết bị khí nén: Dẫn Air/Gas qua các bộ phận có chuyển động quay liên tục.
• Hệ thống làm mát: Sử dụng với coolant hoặc Water/Glycol trong thiết bị sản xuất và máy công nghiệp.
• Máy tự động hóa: Truyền nhiều dòng môi chất đồng thời đến các cơ cấu quay.
• Bàn xoay công nghiệp: Kết nối các đường dầu, khí hoặc chất làm mát với bộ phận quay.
• Máy công cụ: Phù hợp với các hệ thống cần cung cấp môi chất cho cụm quay.
• Thiết bị xử lý vật liệu: Hỗ trợ truyền môi chất đến những bộ phận chuyển động trong quá trình vận hành.
• Hệ thống nhiều đường môi chất: 4 passage độc lập giúp giảm nhu cầu sử dụng nhiều rotary union riêng biệt.
• Thiết bị sản xuất công nghiệp: Ứng dụng trong các máy cần duy trì kết nối chất lỏng hoặc khí giữa phần cố định và phần quay.
