4800-1-700KPA GEOKON VietNam

4800-1-700KPA GEOKON VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

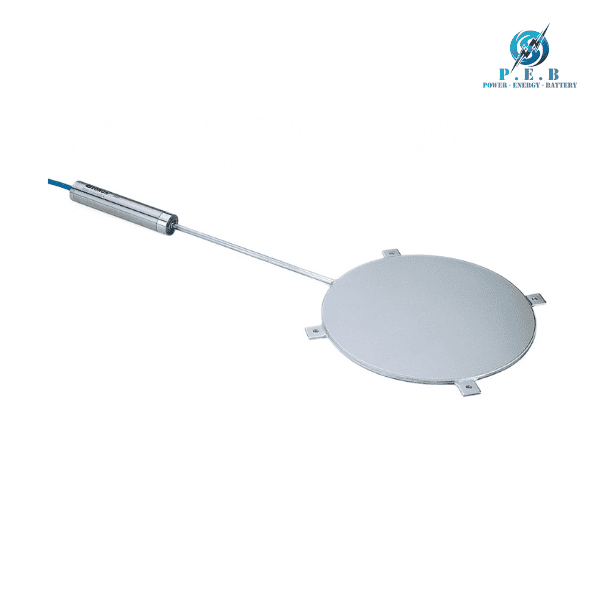

4800-1-700KPA là cảm biến áp suất đất Vibrating Wire Earth Pressure Cell của GEOKON, được thiết kế để đo và theo dõi áp lực trong đất, vật liệu đắp và các môi trường địa kỹ thuật. Với dải đo 700 kPa, thiết bị phù hợp cho các công trình cần quan trắc áp suất đất trong nền móng, đập đất, đê, nền đường, tường chắn và nhiều công trình hạ tầng khác.

Model 4800 thuộc dòng Earth Pressure Cell tiêu chuẩn của GEOKON. Thiết bị sử dụng công nghệ dây rung (Vibrating Wire) để chuyển đổi sự thay đổi áp suất tác động lên cell thành tín hiệu tần số. Tín hiệu này có thể được thu thập bằng thiết bị đọc hoặc Data Logger tương thích, phục vụ việc theo dõi áp lực đất liên tục trong các hệ thống quan trắc địa kỹ thuật.

Cấu hình 4800-1-700KPA có dải đo danh định 0–700 kPa, phù hợp với những vị trí có mức áp suất cao hơn so với các cấu hình 70 kPa, 170 kPa hoặc 350 kPa. Thiết kế bằng thép không gỉ giúp cảm biến có độ bền cơ học và khả năng sử dụng trong các môi trường công trình khác nhau.

2. Đặc điểm của 4800-1-700KPA

Công nghệ Vibrating Wire: Sử dụng nguyên lý dây rung để đo áp suất,

tạo tín hiệu ổn định cho hệ thống quan trắc.

Dải đo 700 kPa:

Phù hợp với các ứng dụng cần giám sát áp suất đất ở mức tương đối cao.

Thiết kế Earth Pressure Cell:

Cảm biến dạng cell được thiết kế để đo áp lực tác động trong đất hoặc vật liệu đắp.

Độ phân giải cao: Độ phân giải tiêu chuẩn của dòng 4800 đạt khoảng 0,025% F.S.,

hỗ trợ phát hiện những thay đổi nhỏ của áp suất.

Độ ổn định dài hạn:

Công nghệ dây rung phù hợp với các hệ thống quan trắc cần hoạt động trong thời gian dài.

Vật liệu thép không gỉ:

Cấu tạo bằng stainless steel giúp thiết bị có độ bền tốt trong môi trường công trường và địa kỹ thuật.

Khả năng chịu quá áp:

Dòng 4800 có khả năng chịu quá áp đến 1,5 lần áp suất định mức theo thông số kỹ thuật của GEOKON.

Dải nhiệt độ rộng: Có thể hoạt động trong khoảng -20°C đến +80°C.
Tích hợp với hệ thống Data Logger:

Tín hiệu Vibrating Wire có thể được kết nối với các thiết bị đọc và bộ ghi dữ liệu tương thích của GEOKON.

Phù hợp quan trắc tự động:

Có thể tích hợp vào hệ thống thu thập dữ liệu để theo dõi biến động áp suất theo thời gian.

3. Thông số kỹ thuật của 4800-1-700KPA

Model: 4800-1-700KPA
Thương hiệu: GEOKON
Loại thiết bị: Vibrating Wire Earth Pressure Cell
Chức năng: Đo áp suất đất / áp lực trong vật liệu địa kỹ thuật
Dải đo: 0–700 kPa
Công nghệ đo: Vibrating Wire
Dải tần kích thích: 1400–3500 Hz
Tín hiệu đầu ra: Tín hiệu tần số Vibrating Wire
Độ phân giải: ±0,025% F.S.
Độ chính xác: ±0,1% F.S. đối với pressure transducer trong điều kiện phòng thí nghiệm
Độ tuyến tính: <0,5% F.S.
Khả năng chịu quá áp: 1,5 × áp suất định mức
Vật liệu: Stainless Steel – thép không gỉ
Nhiệt độ hoạt động: -20°C đến +80°C
Kích thước cell: khoảng 6 × 230 mm theo cấu hình tiêu chuẩn của Model 4800
Kích thước transducer: khoảng 150 × 25 mm đối với cấu hình hiện hành được công bố
Điện áp kích thích: 2,5–12 V, swept square wave
Độ trôi dài hạn điển hình: <0,02% F.S./năm.

Lưu ý rằng độ chính xác của ±0,1% F.S. là thông số của pressure transducer được xác định trong điều kiện phòng thí nghiệm. Độ chính xác tổng thể của toàn bộ hệ thống còn phụ thuộc vào pressure cell, điều kiện lắp đặt và các yếu tố thực tế tại công trường.

4. Ứng dụng của 4800-1-700KPA

Quan trắc áp suất đất trong đập đất: Theo dõi sự thay đổi áp lực trong thân đập và các lớp vật liệu đắp.
Công trình thủy lợi: Sử dụng để giám sát áp lực đất và đánh giá trạng thái làm việc của các kết cấu địa kỹ thuật.
Đê và kè: Hỗ trợ theo dõi áp lực tác động lên các lớp đất và khu vực gia cố.
Nền móng công trình: Đo áp suất đất tại các vị trí cần đánh giá sự phân bố tải trọng và biến động áp lực.
Nền đường và đường giao thông: Quan trắc áp lực trong nền đất hoặc vật liệu đắp khi chịu tải trọng.
Tường chắn đất: Theo dõi áp lực đất tác động lên kết cấu chắn và đánh giá sự thay đổi theo thời gian.
Công trình hạ tầng lớn: Có thể kết hợp nhiều cảm biến 4800 để xây dựng hệ thống quan trắc địa kỹ thuật tại nhiều vị trí.
Nghiên cứu địa kỹ thuật: Cung cấp dữ liệu áp suất phục vụ phân tích ổn định nền đất, vật liệu đắp và các kết cấu địa kỹ thuật.
Hệ thống quan trắc dài hạn: Kết hợp với Data Logger và phần mềm thu thập dữ liệu để giám sát liên tục sự thay đổi áp suất.
