1. Giới thiệu

4500S-350KPA là cảm biến đo áp lực nước dạng dây rung (Vibrating Wire Piezometer) thuộc dòng 4500S của GEOKON, được sử dụng để đo áp lực nước lỗ rỗng, mực nước ngầm và áp suất chất lỏng trong các công trình địa kỹ thuật. Với dải đo 350 kPa, sản phẩm phù hợp cho nhiều hệ thống quan trắc nền móng, đập, hồ chứa, đường hầm và các công trình xây dựng.

Cảm biến sử dụng phần tử dây rung kết hợp với màng ngăn nhạy áp suất. Khi áp suất tác động lên màng ngăn thay đổi, sức căng của dây rung thay đổi theo. Sự thay đổi tần số cộng hưởng của dây được chuyển đổi thành giá trị áp suất để phục vụ công tác quan trắc. Đây là nguyên lý giúp cảm biến có khả năng cung cấp tín hiệu ổn định cho các hệ thống đo lường dài hạn.

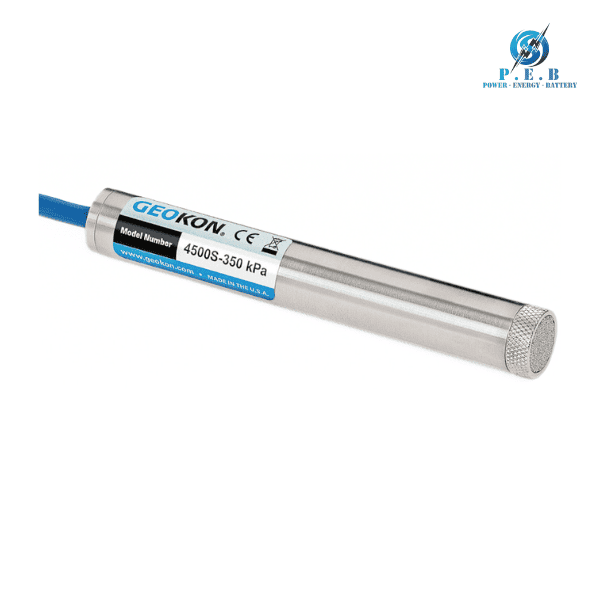

4500S-350KPA GEOKON có thiết kế dạng hình trụ nhỏ gọn, chiều dài khoảng 133 mm và đường kính 19,1 mm. Cảm biến có thể được lắp trực tiếp trong đất, nền đắp, lỗ khoan, giếng quan trắc hoặc đường ống piezometer có đường kính phù hợp.

2. Đặc điểm của 4500S-350KPA

• Công nghệ đo Vibrating Wire chuyên dụng cho quan trắc áp lực nước.
• Dải đo danh định 350 kPa, phù hợp với các ứng dụng đo áp lực nước từ thấp đến trung bình.
• Có thể sử dụng để đo áp lực nước lỗ rỗng và mực nước ngầm.
• Độ phân giải cao, đạt 0,025% F.S..
• Độ chính xác đạt ±0,1% F.S. trong điều kiện thử nghiệm tiêu chuẩn.
• Độ tuyến tính nhỏ hơn 0,5% F.S.; tùy chọn tuyến tính ±0,1% F.S. có thể được cung cấp theo yêu cầu.
• Khả năng chịu quá áp lên đến 1,5 lần áp suất định mức.
• Dải nhiệt độ hoạt động từ -20°C đến +80°C.
• Thiết kế nhỏ gọn với đường kính khoảng 19,1 mm, thuận tiện cho việc lắp đặt trong các vị trí có không gian hạn chế.
• Cảm biến có cấu trúc kín, phù hợp với các ứng dụng quan trắc trong môi trường ẩm hoặc ngập nước.
• Có thermistor để hỗ trợ đo nhiệt độ và thực hiện hiệu chỉnh ảnh hưởng của nhiệt độ.
• Tín hiệu có thể được thu thập bằng thiết bị đọc Vibrating Wire hoặc Data Logger tương thích.
• Các cảm biến Vibrating Wire của GEOKON được trang bị bộ bảo vệ chống xung sét dạng tripolar plasma surge arrestor nhằm bảo vệ cuộn dây cảm biến.
• Phù hợp cho hệ thống quan trắc thủ công cũng như hệ thống quan trắc tự động.

3. Thông số kỹ thuật của 4500S-350KPA

• Model: 4500S-350KPA
• Thương hiệu: GEOKON
• Dòng sản phẩm: 4500S
• Loại thiết bị: Vibrating Wire Piezometer
• Nguyên lý đo: Vibrating Wire
• Dải đo: 350 kPa
• Độ phân giải: 0,025% F.S.
• Độ chính xác: ±0,1% F.S.
• Độ tuyến tính: <0,5% F.S.
• Khả năng chịu quá áp: 1,5 × áp suất định mức
• Dải nhiệt độ hoạt động: -20°C đến +80°C
• Độ lệch zero theo nhiệt: <0,05% F.S./°C
• Độ dịch chuyển màng ngăn: <0,001 cm³ tại F.S.
• Kích thước: khoảng 133 × 19,1 mm
• Khối lượng: khoảng 0,12 kg
• Dải tần số: khoảng 1400–3500 Hz
• Cáp: cáp tín hiệu 4 lõi, có lớp bảo vệ, tùy cấu hình sản phẩm
• Thermistor: tích hợp để đo nhiệt độ
• Kết nối: tương thích với các thiết bị đọc Vibrating Wire và Data Logger phù hợp.

Theo tài liệu kỹ thuật GEOKON, các piezometer có dải đo từ 350 kPa trở lên có khả năng đọc áp suất âm đến khoảng -100 kPa trong điều kiện phù hợp; cần liên hệ GEOKON để xác nhận khả năng này cho từng ứng dụng cụ thể.

4. Ứng dụng của 4500S-350KPA

4500S-350KPA GEOKON được sử dụng trong nhiều hệ thống quan trắc địa kỹ thuật và công trình xây dựng, đặc biệt tại những vị trí cần theo dõi áp lực nước trong đất hoặc kết cấu.

• Đo áp lực nước lỗ rỗng trong đất.
• Quan trắc mực nước ngầm.
• Theo dõi áp lực nước trong nền đập.
• Quan trắc đập thủy điện, đập thủy lợi và hồ chứa.
• Giám sát áp lực nâng (uplift pressure) tại nền móng đập.
• Quan trắc nền móng các công trình dân dụng và công nghiệp.
• Theo dõi áp lực nước trong quá trình thi công hố móng và công trình ngầm.
• Đo áp lực nước phía sau lớp lót đường hầm.
• Quan trắc các công trình metro, đường hầm và công trình ngầm.
• Sử dụng trong các chương trình quan trắc ổn định mái dốc, taluy và nền đất.
• Theo dõi áp lực thủy lực trong bồn chứa và đường ống.
• Kiểm tra hiệu quả của hệ thống wick drain.
• Kết nối với Data Logger để xây dựng hệ thống thu thập dữ liệu và quan trắc tự động.
