4500S-700KPA GEOKON VietNam

4500S-700KPA GEOKON VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

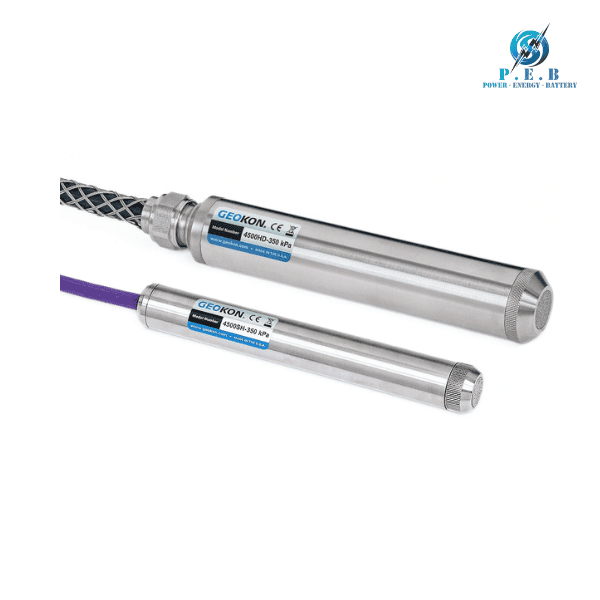

4500S-700KPA là cảm biến áp suất dạng dây rung Vibrating Wire Piezometer thuộc dòng Model 4500S của GEOKON. Sản phẩm được thiết kế để đo áp suất chất lỏng, mực nước và áp suất nước lỗ rỗng trong các công trình địa kỹ thuật. Với dải đo 700 kPa, 4500S-700KPA phù hợp cho nhiều ứng dụng quan trắc trong đất, đá, đập, nền đắp, giếng quan trắc và các công trình thủy lực.

4500S-700KPA hoạt động dựa trên nguyên lý Vibrating Wire. Khi áp suất tác động lên màng ngăn bằng thép không gỉ, màng ngăn sẽ biến dạng và làm thay đổi sức căng của dây rung. Sự thay đổi này được chuyển thành thay đổi tần số dao động, từ đó hệ thống đọc có thể xác định giá trị áp suất. Thiết kế này phù hợp với các hệ thống quan trắc dài hạn và có thể kết nối với thiết bị đọc hoặc Data Logger tương thích.

Model 4500S-700KPA có cấu trúc nhỏ gọn với đường kính khoảng 19,1 mm và chiều dài 133 mm, thuận tiện cho việc lắp đặt trực tiếp trong nền đất, vật liệu đắp, borehole hoặc các ống piezometer có đường kính phù hợp. GEOKON cũng tích hợp thermistor để hỗ trợ đo nhiệt độ, giúp dữ liệu quan trắc có thể được xem xét cùng với ảnh hưởng của nhiệt độ.

2. Đặc điểm của 4500S-700KPA

• Công nghệ Vibrating Wire: Sử dụng nguyên lý dây rung để chuyển đổi áp suất thành tín hiệu tần số,

• phù hợp với hệ thống quan trắc địa kỹ thuật dài hạn.

• Dải đo 700 kPa: 4500S-700KPA đáp ứng các ứng dụng cần theo dõi áp suất nước

• và áp suất lỗ rỗng ở mức tương đối cao.

• Đo áp suất nước lỗ rỗng: Có thể sử dụng để theo dõi pore water pressure trong đất và vật liệu đắp.
• Màng ngăn bằng thép không gỉ:

• Thiết kế cảm biến sử dụng sensitive stainless steel diaphragm để cảm nhận sự thay đổi áp suất.

• Bộ lọc bảo vệ:

• Bộ lọc giúp hạn chế các hạt rắn tiếp xúc với màng ngăn nhạy cảm của cảm biến.

• Độ phân giải cao: Độ phân giải tiêu chuẩn đạt 0,025% F.S.,

• hỗ trợ phát hiện những thay đổi nhỏ của áp suất.

• Độ chính xác ±0,1% F.S.: Đáp ứng yêu cầu của nhiều hệ thống quan trắc áp suất và địa kỹ thuật.
• Khả năng chịu quá áp:

• Cảm biến có khả năng chịu áp suất lên tới 1,5 lần áp suất định mức.

• Thiết kế nhỏ gọn:

• Kích thước khoảng 133 × 19,1 mm giúp thuận tiện khi lắp đặt tại các vị trí hạn chế không gian.

• Tích hợp thermistor: Cho phép đo nhiệt độ nhằm hỗ trợ hiệu chỉnh và phân tích dữ liệu quan trắc.
• Bảo vệ chống xung điện:

• Các piezometer Vibrating Wire của GEOKON được trang bị bộ chống xung plasma tripolar để bảo vệ cuộn dây cảm biến trước nguy cơ sét hoặc xung điện.

3. Thông số kỹ thuật của 4500S-700KPA

• Model: 4500S-700KPA
• Thương hiệu: GEOKON
• Loại sản phẩm: Vibrating Wire Piezometer
• Dòng sản phẩm: Model 4500S
• Chức năng: Đo áp suất chất lỏng và áp suất nước lỗ rỗng
• Dải đo: 0–700 kPa
• Nguyên lý đo: Vibrating Wire
• Độ phân giải: 0,025% F.S.
• Độ chính xác: ±0,1% F.S.
• Độ tuyến tính: <0,5% F.S.; tùy chọn tuyến tính ±0,1% F.S.
• Khả năng chịu quá áp: 1,5 × áp suất định mức
• Dải nhiệt độ hoạt động: -20°C đến +80°C
• Dải tần số: 1400–3500 Hz
• Kích thước: 133 × 19,1 mm (chiều dài × đường kính)
• Khối lượng: khoảng 0,12 kg
• Độ dịch chuyển màng ngăn: <0,001 cm³ tại F.S.
• Thermal zero shift: <0,05% F.S./°C
• Cảm biến nhiệt độ: Thermistor tích hợp
• Vật liệu màng ngăn: Stainless steel
• Tín hiệu đầu ra: Tín hiệu tần số Vibrating Wire
• Khả năng đọc áp suất âm: Các piezometer có dải từ 350 kPa trở lên có khả năng đọc áp suất âm xuống đến -100 kPa theo điều kiện và cấu hình được GEOKON công bố.

4. Ứng dụng của 4500S-700KPA

• Quan trắc áp suất nước lỗ rỗng: Theo dõi sự thay đổi pore water pressure trong nền đất và các lớp vật liệu địa kỹ thuật.
• Đập đất và đập thủy điện: Giám sát áp suất nước trong thân đập, nền đập và các khu vực có nguy cơ thay đổi áp lực.
• Nền đường và nền đắp: Theo dõi áp suất nước lỗ rỗng trong quá trình thi công và khai thác công trình.
• Borehole và giếng quan trắc: 4500S-700KPA có kích thước nhỏ gọn, phù hợp để lắp đặt trong borehole, observation well và các ống piezometer có đường kính phù hợp.
• Công trình thủy lợi: Đo áp suất chất lỏng tại các vị trí cần quan trắc sự thay đổi mực nước hoặc áp lực thủy lực.
• Tường chắn và công trình địa kỹ thuật: Cung cấp dữ liệu áp suất nước hỗ trợ đánh giá điều kiện làm việc của nền đất và kết cấu.
• Quan trắc nền móng: Theo dõi biến động áp suất nước trong đất dưới tác động của tải trọng công trình.
• Hệ thống quan trắc tự động: Có thể kết hợp với Data Logger, thiết bị đọc Vibrating Wire và hệ thống thu thập dữ liệu để giám sát liên tục.
• Quan trắc dài hạn: Công nghệ dây rung giúp 4500S-700KPA phù hợp với các dự án cần thu thập dữ liệu ổn định trong thời gian dài.
