4420-1-25MM GEOKON VietNam

4420-1-25MM GEOKON VietNam sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

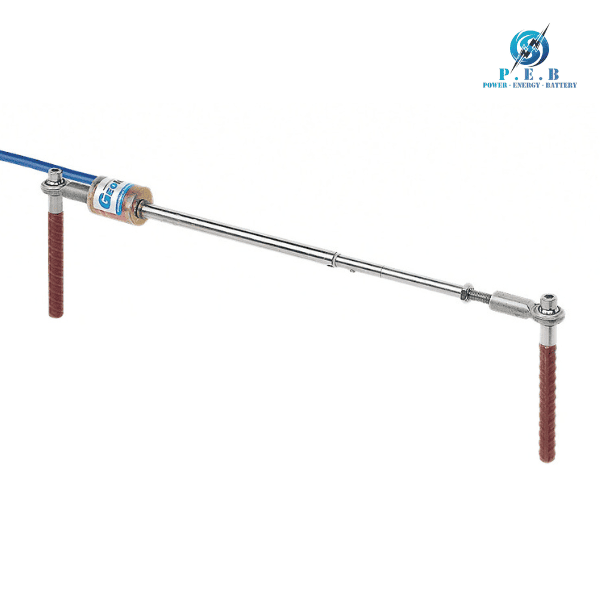

4420-1-25MM là cảm biến đo khe nứt thuộc dòng Model 4420 Crackmeter của GEOKON, được thiết kế để theo dõi sự dịch chuyển, mở rộng hoặc thu hẹp của các khe nứt và khe nối trên công trình. Thiết bị sử dụng công nghệ Vibrating Wire – dây rung, cho phép chuyển đổi sự dịch chuyển cơ học thành tín hiệu tần số để thiết bị đọc hoặc hệ thống thu thập dữ liệu phân tích.

Với dải đo 25 mm (1 inch), 4420-1-25MM phù hợp cho các ứng dụng cần theo dõi sự thay đổi kích thước khe nứt trong bê tông, đá, kết cấu thép và nhiều công trình địa kỹ thuật. Dòng 4420 được GEOKON thiết kế để lắp đặt bằng cách cố định hai đầu cảm biến vào các neo ở hai phía đối diện của khe nứt. Các phương án lắp đặt có thể sử dụng neo dạng bắt bulông, neo grout hoặc bộ gá phù hợp.

Model 4420-1-25MM có cấu hình hành trình 25 mm, với chiều dài thiết bị ở vị trí trung gian khoảng 343 mm theo hướng dẫn lắp đặt của GEOKON. Khoảng cách neo tiêu chuẩn ở vị trí midrange là khoảng 343 mm, đồng thời có thể điều chỉnh theo hướng chuyển động dự kiến của khe nứt.

Nhờ công nghệ dây rung, thiết bị có thể được sử dụng trong các hệ thống quan trắc dài hạn, kết nối với bộ đọc GEOKON hoặc hệ thống Data Logger để ghi nhận sự thay đổi của khe nứt theo thời gian.

2. Đặc điểm của 4420-1-25MM

• Công nghệ Vibrating Wire: Sử dụng dây rung để chuyển đổi chuyển vị thành tín hiệu tần số.
• Dải đo 25 mm: Tương đương 1 inch, phù hợp với nhiều nhu cầu theo dõi khe nứt và khe nối.
• Đo được chuyển động hai chiều:

• Có thể theo dõi sự mở rộng hoặc co lại của khe nứt khi được lắp đặt đúng cấu hình.

• Độ phân giải 0,025% FSR: Cho phép phát hiện những thay đổi nhỏ trong phạm vi đo.
• Độ tuyến tính: Theo tài liệu kỹ thuật Model 4420,

• độ tuyến tính được công bố ở mức 0,25% FSR.

• Độ ổn định dài hạn: Mức ổn định được công bố dưới 0,2%/năm trong điều kiện tĩnh.
• Khả năng quá dải: Thiết bị có mức overrange khoảng 115% FSR.
• Dải nhiệt độ rộng: Hoạt động trong khoảng -20°C đến +80°C.
• Cấu tạo cảm biến chắc chắn: Phù hợp với các hệ thống quan trắc được triển khai trong môi trường công trình.
• Kết nối với hệ thống thu thập dữ liệu:

• Có thể sử dụng cùng thiết bị đọc và Data Logger tương thích của GEOKON.

• Lắp đặt linh hoạt: Có thể sử dụng phương án neo phù hợp với bê tông, đá hoặc kết cấu thép.
• Phù hợp quan trắc dài hạn:

• Công nghệ dây rung cho phép sử dụng trong các hệ thống giám sát kết cấu theo thời gian.

3. Thông số kỹ thuật của 4420-1-25MM

• Tên sản phẩm: 4420-1-25MM
• Thương hiệu: GEOKON
• Loại sản phẩm: Vibrating Wire Crackmeter
• Dòng sản phẩm: Model 4420
• Dải đo: 25 mm / 1 inch
• Độ phân giải: 0,025% FSR
• Độ tuyến tính: 0,25% FSR
• Độ ổn định: < 0,2%/năm trong điều kiện tĩnh
• Thermal Zero Shift: < 0,05% FSR/°C
• Overrange: 115% FSR
• Dải nhiệt độ: -20°C đến +80°C
• Dải tần số: 1.400–3.500 Hz
• Điện trở cuộn dây: 180 Ω ±10 Ω
• Cáp tiêu chuẩn: Hai cặp dây xoắn, 4 lõi, 22 AWG, foil shield
• Đường kính cáp danh nghĩa: 6,3 mm
• Chiều dài tại vị trí midrange: Khoảng 343 mm đối với phiên bản 25 mm
• Đường kính trục: 8 mm đối với dải đo 25 mm
• Đường kính cuộn coil: 25 mm
• Khoảng cách neo midrange: Khoảng 343 mm
• Khoảng cách neo theo hướng extension: Khoảng 330 mm
• Khoảng cách neo theo hướng compression: Khoảng 356 mm

Các thông số trên là thông số kỹ thuật của cấu hình 4420 dải 25 mm. Độ phân giải thực tế còn phụ thuộc vào thiết bị đọc được sử dụng. GEOKON cũng cung cấp các lựa chọn cáp khác nhau, trong đó có cáp bọc polyurethane cho một số ứng dụng.

4. Ứng dụng của 4420-1-25MM

• Quan trắc khe nứt bê tông: Theo dõi sự mở rộng hoặc thu hẹp của các vết nứt trên kết cấu bê tông.
• Quan trắc cầu: Giám sát chuyển vị tại các vị trí khe nứt hoặc khe nối của cầu.
• Quan trắc đập: Theo dõi sự thay đổi của khe nứt trên đập bê tông và các kết cấu liên quan.
• Công trình thủy điện: Kiểm tra biến dạng và chuyển dịch của các kết cấu bê tông.
• Đường hầm: Giám sát sự phát triển của khe nứt trong vỏ hầm và kết cấu gia cố.
• Tòa nhà và công trình dân dụng: Theo dõi biến dạng tại tường, dầm, cột và các vị trí kết cấu cần kiểm tra.
• Kết cấu thép: Có thể sử dụng với bộ gá phù hợp để theo dõi chuyển vị tại các vị trí cần quan trắc.
• Quan trắc địa kỹ thuật: Hỗ trợ theo dõi biến dạng trong các công trình đất đá và kết cấu địa kỹ thuật.
• Hệ thống cảnh báo biến dạng: Kết nối với Data Logger để thu thập dữ liệu liên tục và phân tích xu hướng thay đổi theo thời gian.
• Quan trắc dài hạn: Phù hợp với các dự án cần theo dõi sự phát triển của khe nứt trong thời gian dài.Truy cập Fanpage của CHÚNG TÔI ĐỂ THEO DÕI THÔNG TIN :Danh mục sản phẩm
