MSX-RDC-17 ADDI-DATA VietNam

MSX-RDC-17 ADDI-DATA VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu sản phẩm MSX-RDC-17

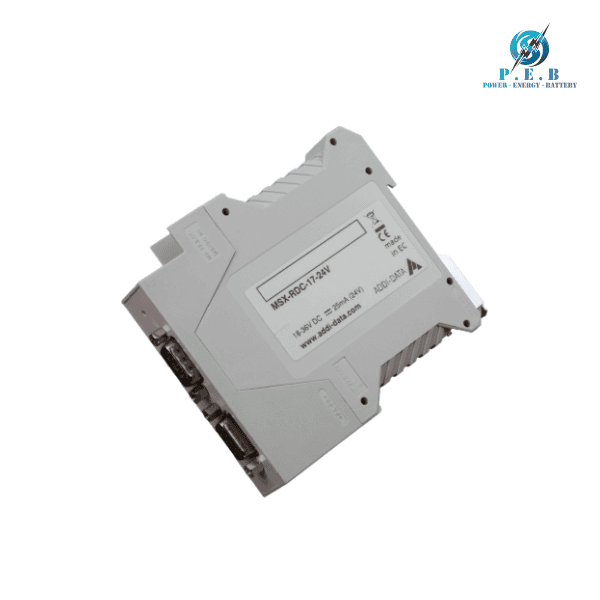

MSX-RDC-17 là bộ chuyển đổi tín hiệu Resolver sang Digital của thương hiệu ADDI-DATA, Đức, được thiết kế để tiếp nhận tín hiệu từ cảm biến góc Resolver và chuyển đổi thông tin vị trí thành tín hiệu số dạng encoder incremental. Thiết bị thuộc nhóm bộ chuyển đổi tín hiệu, phù hợp với các hệ thống đo lường, điều khiển chuyển động và tự động hóa công nghiệp.

Trong các dây chuyền sản xuất hiện đại, việc theo dõi chính xác vị trí góc và chuyển động quay của động cơ đóng vai trò quan trọng trong quá trình điều khiển máy móc. Tuy nhiên, một số hệ thống sử dụng Resolver để xác định vị trí cần bộ chuyển đổi trung gian nhằm tương thích với bộ điều khiển hoặc thiết bị đọc encoder kỹ thuật số. MSX-RDC-17 ADDI-DATA Vietnam được phát triển để đáp ứng nhu cầu này.

Thiết bị tiếp nhận tín hiệu từ Resolver, xử lý thông tin vị trí và tạo ra các tín hiệu đầu ra A, B cùng xung Index. Các tín hiệu vi sai theo chuẩn RS422 giúp thiết bị dễ dàng tích hợp với những hệ thống điều khiển có đầu vào encoder tương thích.

Một ưu điểm đáng chú ý của MSX-RDC-17 là hỗ trợ bốn mức độ phân giải gồm 10-bit, 12-bit, 14-bit và 16-bit. Nhờ đó, người dùng có thể lựa chọn cấu hình phù hợp với yêu cầu về độ chính xác và tốc độ quay của ứng dụng. Tần số kích thích Resolver cũng có thể được lập trình trong phạm vi 2–20 kHz, với bước điều chỉnh 250 Hz theo cấu hình đặt hàng.

2. Đặc điểm nổi bật của MSX-RDC-17

Chuyển đổi Resolver sang Digital: Biến đổi thông tin vị trí góc từ Resolver thành tín hiệu encoder incremental.
Bốn mức độ phân giải: Hỗ trợ 10-bit, 12-bit, 14-bit và 16-bit, đáp ứng nhiều yêu cầu điều khiển chuyển động.
Ngõ ra vi sai RS422: Cung cấp tín hiệu truyền thông A+, A-, B+, B- và Index+, Index-,
phù hợp với hệ thống nhận tín hiệu tương thích.
Tần số Resolver linh hoạt: Có thể lập trình từ 2 kHz đến 20 kHz, theo bước 250 Hz.
Độ chính xác cao: Độ chính xác góc được công bố ở mức ±5 phút cung,
hỗ trợ những ứng dụng cần giám sát vị trí quay chính xác.
Hỗ trợ tốc độ quay cao: Tốc độ tối đa phụ thuộc vào độ phân giải được lựa chọn,
giúp người dùng cân đối giữa tốc độ và khả năng phân giải.
Tín hiệu Index: Tạo xung tham chiếu khi vị trí góc tuyệt đối đi qua điểm 0°, hỗ trợ xác định mốc vị trí.
Đầu nối chuyên dụng: Sử dụng đầu nối D-Sub 9 chân cho Resolver và đầu ra encoder,
thuận tiện cho đấu nối theo sơ đồ kỹ thuật.
Thiết kế nhỏ gọn: Kích thước phù hợp cho các hệ thống đo lường và điều khiển công nghiệp.
Nút Reset phần cứng: Hỗ trợ khởi tạo lại bộ chuyển đổi khi cần thiết trong quá trình kiểm tra và bảo trì.

3. Thông số kỹ thuật của MSX-RDC-17

Các thông số kỹ thuật của sản phẩm theo tài liệu ADDI-DATA gồm:

Mã sản phẩm: MSX-RDC-17.
Thương hiệu: ADDI-DATA.
Xuất xứ thương hiệu: Đức.
Loại thiết bị: Resolver-to-Digital Converter.
Chức năng: Chuyển đổi tín hiệu vị trí Resolver thành tín hiệu encoder incremental.
Điện áp cấp danh định: 5 VDC.
Dải điện áp nguồn: 4,9–5,25 VDC.
Dòng tiêu thụ: Khoảng 140 mA tại 5 V, 100 vòng/giây và độ phân giải 16-bit theo datasheet.
Tần số kích thích Resolver: Có thể lập trình từ 2–20 kHz.
Bước điều chỉnh tần số: 250 Hz.
Biên độ tín hiệu tham chiếu đầu ra: 7 Vpp, dạng vi sai.
Tần số tham chiếu trong cấu hình tiêu chuẩn: 10 kHz.
Ngõ ra encoder: A+, A-, B+, B-, Index+, Index-.
Chuẩn tín hiệu đầu ra: Vi sai RS422.
Điện áp ngõ ra danh định: 5 V.
Độ phân giải: 10-bit, 12-bit, 14-bit hoặc 16-bit.
Độ chính xác góc: ±5 phút cung.
Tốc độ quay tối đa: 2.500 vòng/giây ở 10-bit; 1.000 vòng/giây ở 12-bit; 500 vòng/giây ở 14-bit; 125 vòng/giây ở 16-bit.
Đầu nối Resolver: D-Sub 9 chân cái.
Đầu nối encoder: D-Sub 9 chân đực.
Đầu nối nguồn: Terminal vít 4 chân.
Kích thước: 118 × 23 × 100 mm.
Khối lượng: Khoảng 100 g.
Nhiệt độ hoạt động: 0 đến +60°C khi có thông gió cưỡng bức.
Nhiệt độ lưu trữ: -25 đến +70°C.

Lưu ý: Cấu hình điện áp, tần số Resolver và độ phân giải cần được xác nhận khi đặt hàng. MSX-RDC-17 sử dụng nguồn 5 VDC; không nhầm lẫn với phiên bản MSX-RDC-17_24V.

4. Ứng dụng của MSX-RDC-17

Nhờ khả năng chuyển đổi tín hiệu vị trí góc sang dạng encoder số, MSX-RDC-17 được ứng dụng trong nhiều lĩnh vực công nghiệp.

Điều khiển động cơ: Chuyển đổi tín hiệu Resolver để hệ thống điều khiển đọc vị trí và chuyển động quay.
Máy CNC: Hỗ trợ thu nhận tín hiệu vị trí góc trong các hệ thống sử dụng Resolver và bộ điều khiển tương thích.
Robot công nghiệp: Cung cấp tín hiệu encoder số phục vụ theo dõi chuyển động tại các trục quay.
Dây chuyền tự động hóa: Kết nối thiết bị đo vị trí với bộ điều khiển và hệ thống thu thập dữ liệu.
Máy móc sản xuất: Hỗ trợ kiểm soát vị trí quay trong các cơ cấu truyền động công nghiệp.
Phòng thí nghiệm: Phục vụ thử nghiệm, đo lường và đánh giá tín hiệu vị trí của hệ thống cơ điện tử.
Hệ thống kiểm tra thiết bị: Hỗ trợ chuyển đổi tín hiệu Resolver để phân tích và giám sát hoạt động của cơ cấu quay.
