SC 440/1-A4-GSP EGE Elektronik Vietnam

SC 440/1-A4-GSP EGE Elektronik Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

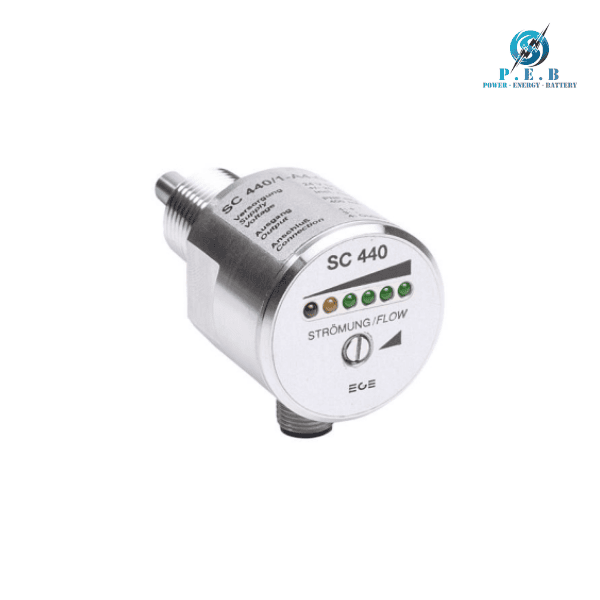

SC 440/1-A4-GSP là cảm biến giám sát lưu lượng chất lỏng thuộc dòng SC 440 của thương hiệu EGE Elektronik, Đức. Thiết bị được thiết kế để theo dõi dòng chảy của nước và dầu trong hệ thống đường ống công nghiệp, hỗ trợ phát hiện tình trạng lưu lượng thay đổi và cung cấp tín hiệu chuyển mạch cho hệ thống điều khiển tự động.

Sản phẩm sử dụng công nghệ cảm biến lưu lượng với bộ khuếch đại tích hợp, giúp giám sát trạng thái dòng chảy mà không cần sử dụng các bộ phận cơ khí chuyển động như một số loại đồng hồ đo lưu lượng truyền thống. Nhờ đó, SC 440/1-A4-GSP phù hợp với các ứng dụng cần theo dõi dòng chất lỏng, kiểm soát hoạt động của bơm và giám sát hệ thống làm mát trong nhà máy.

Một điểm nổi bật của SC 440/1-A4-GSP là phần cảm biến tiếp xúc với môi chất được chế tạo từ thép không gỉ AISI 316 Ti, giúp tăng khả năng chống ăn mòn trong điều kiện vận hành phù hợp. Thiết bị có kết nối ren G1/2, chiều dài cảm biến 48 mm và đầu nối điện M12, thuận tiện cho việc lắp đặt vào đường ống theo thiết kế hệ thống.

Cảm biến hỗ trợ phát hiện tốc độ dòng chảy của nước trong khoảng 1–150 cm/s và dầu trong khoảng 3–300 cm/s. Ngoài ra, thiết bị được trang bị dãy đèn LED hiển thị trạng thái dòng chảy và biến trở điều chỉnh điểm chuyển mạch, giúp người vận hành thuận tiện trong quá trình cài đặt.

Với thiết kế nhỏ gọn, khả năng chịu áp suất cao và cấp bảo vệ IP67, SC 440/1-A4-GSP EGE Elektronik Vietnam là lựa chọn phù hợp cho nhiều hệ thống giám sát lưu lượng chất lỏng trong công nghiệp.

2. Đặc điểm nổi bật của SC 440/1-A4-GSP

Giám sát lưu lượng nước và dầu: Theo dõi tốc độ dòng chảy của các môi chất lỏng
phù hợp với thông số thiết kế.
Bộ khuếch đại tích hợp: Hỗ trợ xử lý tín hiệu và cung cấp đầu ra chuyển mạch phục vụ điều khiển tự động.
Vật liệu thép không gỉ: Phần cảm biến tiếp xúc với môi chất sử dụng thép không gỉ AISI 316 Ti,
hỗ trợ chống ăn mòn.
Kết nối ren G1/2: Thuận tiện lắp đặt vào các vị trí đường ống có kết nối tương ứng.
Chiều dài cảm biến 48 mm: Phù hợp với cấu hình lắp đặt được thiết kế cho model này.
Đầu ra PNP-NO: Cung cấp tín hiệu chuyển mạch thường mở để kết nối với PLC
hoặc hệ thống điều khiển tương thích.
Dãy đèn LED hiển thị: Hỗ trợ quan sát trạng thái dòng chảy trực tiếp tại thiết bị.
Điều chỉnh bằng biến trở: Cho phép cài đặt điểm chuyển mạch theo yêu cầu giám sát.
Cấp bảo vệ IP67: Tăng khả năng bảo vệ thiết bị trước bụi
và nước theo điều kiện thử nghiệm tiêu chuẩn.
Khả năng chịu áp suất 100 bar: Phù hợp với các hệ thống có áp suất nằm trong giới hạn kỹ thuật cho phép.

3. Thông số kỹ thuật của SC 440/1-A4-GSP

Các thông số kỹ thuật chính của sản phẩm gồm:

Mã sản phẩm: SC 440/1-A4-GSP.
Thương hiệu: EGE Elektronik.
Mã nhận diện sản phẩm: P10523.
Dòng sản phẩm: SC 440.
Loại thiết bị: Cảm biến giám sát lưu lượng chất lỏng.
Môi chất sử dụng: Nước, dầu phù hợp.
Dải phát hiện với nước: 1–150 cm/s.
Dải phát hiện với dầu: 3–300 cm/s.
Kết nối quá trình: Ren G1/2.
Chiều dài cảm biến: 48 mm.
Loại đầu ra: Đầu ra chuyển mạch.
Chức năng đầu ra: PNP-NO.
Điện áp cấp: 24 VDC ±20%.
Dòng tiêu thụ tối đa: 70 mA.
Dòng chuyển mạch tối đa: 400 mA tại 20°C.
Độ sụt áp tối đa: 2,5 V.
Bảo vệ ngược cực: Có.
Nhiệt độ môi trường: -20 đến +80°C.
Nhiệt độ môi chất: -20 đến +80°C.
Tốc độ thay đổi nhiệt độ môi chất: 250 K/phút.
Thời gian khởi động điển hình: 8 giây, phạm vi 2–15 giây.
Thời gian phản hồi điển hình: 2 giây, phạm vi 1–13 giây.
Áp suất chịu đựng: 100 bar.
Vật liệu phần cảm biến tiếp xúc môi chất: Thép không gỉ AISI 316 Ti.
Kết nối điện: Đầu nối M12.
Cấp bảo vệ: IP67.
Phụ kiện đi kèm: Hai gioăng G1/2 AFM 34 và tua vít theo cấu hình công bố.

4. Ứng dụng của SC 440/1-A4-GSP

Hệ thống làm mát công nghiệp: Giám sát dòng nước làm mát cho máy móc,
thiết bị sản xuất và bộ trao đổi nhiệt.
Hệ thống bơm: Theo dõi trạng thái dòng chảy để hỗ trợ phát hiện tình trạng lưu lượng không đạt yêu cầu.
Ngành chế tạo máy: Tích hợp vào hệ thống điều khiển nhằm giám sát dòng chất lỏng trong quá trình vận hành.
Nhà máy sản xuất: Kiểm soát dòng nước hoặc dầu trong các quy trình công nghiệp phù hợp.
Hệ thống thủy lực: Hỗ trợ giám sát dòng dầu tại các vị trí đáp ứng điều kiện sử dụng của cảm biến.
Hệ thống tự động hóa PLC: Truyền tín hiệu PNP-NO đến bộ điều khiển để
thực hiện các chức năng giám sát và liên động.
Hệ thống tuần hoàn chất lỏng: Theo dõi dòng chảy trong đường ống nhằm hỗ trợ
vận hành ổn định và giảm nguy cơ gián đoạn.
