LTM-2121 DSTI VietNam

LTM-2121 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

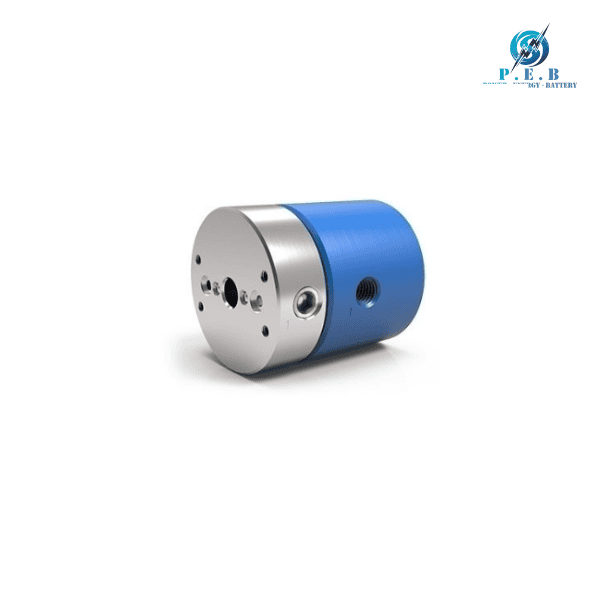

LTM-2121 là khớp nối xoay 2 đường dẫn (2-Passage Rotary Union) thuộc dòng LT Series của DSTI – Dynamic Sealing Technologies, Inc. Sản phẩm được thiết kế để truyền môi chất giữa phần cố định và bộ phận quay trong các hệ thống máy móc, tự động hóa và robot công nghiệp. Với cấu trúc nhỏ gọn, trọng lượng nhẹ và thiết kế hoàn toàn bằng nhôm, LTM-2121 phù hợp với những ứng dụng cần truyền Air/Gas qua cơ cấu quay.

Điểm nổi bật của LTM-2121 DSTI Vietnam là cấu hình hai đường dẫn độc lập, cho phép truyền hai dòng môi chất trong cùng một cụm rotary union. Model sử dụng kết nối Rc1/8″-28 BSPT, đồng thời tích hợp through-bore 0,375 inch (9,525 mm). Thiết kế này giúp tiết kiệm không gian và thuận tiện khi lắp đặt vào các cơ cấu quay có kích thước hạn chế.

LTM-2121 được phát triển cho các ứng dụng tự động hóa và robot cần một rotary union có kích thước nhỏ nhưng vẫn đáp ứng yêu cầu về tốc độ và áp suất. Theo thông số DSTI, sản phẩm có tốc độ tối đa 500 RPM, áp suất tối đa 600 PSI (40 bar) và khả năng chân không tối đa 30 inHg.

2. Đặc điểm của LTM-2121

LTM-2121 sở hữu thiết kế phù hợp cho nhiều hệ thống truyền khí trong máy móc công nghiệp:

• Thiết kế 2-Passage Rotary Union với hai đường dẫn môi chất độc lập.
• Kết nối Rc1/8″-28 BSPT, phù hợp với hệ thống ren BSPT.
• Đường dẫn mỗi passage có kích thước 0,156 inch (3,962 mm).
• Tích hợp through-bore 0,375 inch (9,525 mm).
• Cấu trúc hoàn toàn bằng nhôm, giúp giảm trọng lượng tổng thể.
• Thiết kế nhỏ gọn với đường kính khoảng 55,55 mm.
• Chiều dài sản phẩm khoảng 65,939 mm.
• Tốc độ quay tối đa lên đến 500 RPM.
• Áp suất tối đa đạt 600 PSI (40 bar).
• Khả năng làm việc với chân không tối đa 30 inHg.
• Mô-men xoắn tối thiểu khoảng 3 in-lbs (0,34 Nm).
• Có thể sử dụng cho môi chất Air/Gas theo cấu hình tiêu chuẩn.
• Có tùy chọn O-ring face seal gland để lắp đặt flush với giao diện thiết bị khi được chỉ định lúc đặt hàng.
• Có khả năng tích hợp với slip ring điện tiêu chuẩn DSTI để kết hợp truyền môi chất với điện, tín hiệu hoặc dữ liệu.

3. Thông số kỹ thuật LTM-2121

Các thông số kỹ thuật chính của LTM-2121 DSTI gồm:

• Model: LTM-2121.
• Thương hiệu: DSTI – Dynamic Sealing Technologies.
• Loại sản phẩm: 2-Passage Rotary Union.
• Số đường dẫn: 2.
• Kiểu kết nối: Rc1/8″-28 BSPT.
• Kích thước passage: 0,156 inch (3,962 mm).
• Through Bore: 0,375 inch (9,525 mm).
• Đường kính: 2,187 inch (55,55 mm).
• Chiều dài: 2,596 inch (65,939 mm).
• Mô-men xoắn tối thiểu: 3 in-lbs (0,34 Nm).
• Tốc độ quay tối đa: 500 RPM.
• Áp suất tối đa: 600 PSI (40 bar).
• Chân không tối đa: 30 inHg.
• Dải nhiệt độ: -18 °C đến 105 °C.
• Môi chất tiêu chuẩn: Air/Gas.
• Vật liệu: Nhôm.
• Kiểu ren: BSPT.
• Cấu hình: Hai passage và through-bore trung tâm.

DSTI lưu ý các giới hạn áp suất, tốc độ và tuổi thọ phụ thuộc vào tổng hợp điều kiện ứng dụng, đặc biệt là tốc độ quay và duty cycle. Sản phẩm tiêu chuẩn LTM-2121 không được khuyến nghị cho môi chất lỏng; nếu ứng dụng cần sử dụng chất lỏng, cần lựa chọn dòng sản phẩm phù hợp hoặc trao đổi với DSTI. Với nhiệt độ trên 105 °C, cần sử dụng vật liệu phớt thay thế phù hợp.

4. Ứng dụng của LTM-2121

• Truyền khí nén hoặc Air/Gas qua cơ cấu quay.
• Cấp hai dòng khí độc lập cho các bộ phận quay.
• Ứng dụng trong robot công nghiệp.
• Sử dụng cho các cơ cấu chấp hành và thiết bị quay tự động.
• Lắp đặt trên rotary table và máy tự động.
• Truyền khí trong các hệ thống tự động hóa có không gian lắp đặt hạn chế.
• Ứng dụng trong thiết bị xử lý vật liệu có cơ cấu quay.
• Sử dụng trong các máy kiểm tra và thiết bị sản xuất công nghiệp.
• Kết hợp với electrical slip ring để truyền đồng thời môi chất, nguồn điện, tín hiệu hoặc dữ liệu.
• Sử dụng cho các thiết bị cần hai đường dẫn môi chất trong một cụm rotary union.
• Ứng dụng trong robot và máy tự động yêu cầu thiết kế nhẹ, nhỏ gọn.
