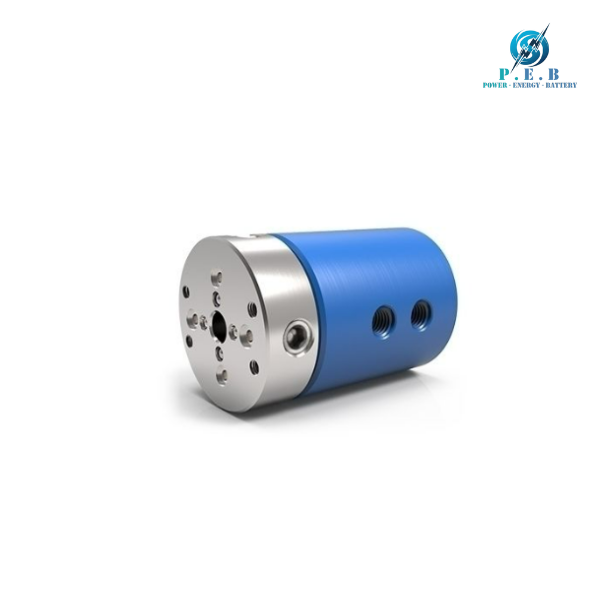

LT-2141 DSTI VietNam

LT-2141 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

LT-2141 là khớp nối xoay 4 đường dẫn thuộc dòng LT Series của DSTI, được thiết kế để truyền môi chất khí từ hệ thống cố định sang bộ phận quay trong máy móc và thiết bị công nghiệp. Sản phẩm sở hữu thiết kế nhỏ gọn, trọng lượng nhẹ và kết cấu nhôm, phù hợp với những hệ thống yêu cầu tiết kiệm không gian lắp đặt nhưng vẫn đảm bảo khả năng truyền khí ổn định trong quá trình vận hành.

Với 4 đường dẫn độc lập, LT-2141 có thể đáp ứng các ứng dụng cần truyền nhiều luồng khí qua một cụm rotary union duy nhất. Sản phẩm sử dụng kết nối 1/8″-27 NPT, đường kính thông qua 0.375 inch và hỗ trợ tốc độ quay tối đa lên đến 500 RPM.

LT-2141 được phát triển chủ yếu cho môi trường Air/Gas, đặc biệt phù hợp với máy tự động hóa, robot công nghiệp và các cơ cấu chuyển động quay. Thiết kế xuyên lỗ giúp sản phẩm thuận tiện hơn khi tích hợp vào các hệ thống cơ khí có yêu cầu bố trí trục hoặc dây dẫn đi qua tâm.

2. Đặc điểm

4 đường dẫn môi chất: LT-2141 được cấu hình với 4 passage riêng biệt,
- hỗ trợ truyền đồng thời nhiều luồng khí trong cùng một cụm khớp nối xoay.
Thiết kế nhỏ gọn: Kích thước đường kính khoảng 2.187 inch
- giúp sản phẩm dễ dàng tích hợp vào các cụm máy có không gian hạn chế.
Kết cấu nhôm: Vỏ và cấu trúc sản phẩm sử dụng nhôm, tạo ưu điểm
- về trọng lượng và khả năng tích hợp trong các hệ thống tự động hóa.
Kết nối 1/8″-27 NPT: Chuẩn ren phổ biến giúp thuận tiện khi kết nối LT-2141 với đường ống và phụ kiện phù hợp.
Thiết kế through-bore: Đường thông tâm 0.375 inch hỗ trợ bố trí trục hoặc các thành phần cơ khí đi qua vùng trung tâm của rotary union.
Tốc độ quay tối đa 500 RPM: Đáp ứng nhiều cơ cấu quay trong máy tự động và robot công nghiệp.
Áp suất làm việc tối đa 600 PSI: Cho phép sử dụng trong các hệ thống khí có yêu cầu áp suất tương đối cao.
Mô-men xoắn tối thiểu 4 in-lbs: Thiết kế được tối ưu để giảm ảnh hưởng của rotary union lên chuyển động quay.
Khả năng tích hợp hệ thống điện: Dòng LT được thiết kế để có thể tích hợp với các
- slip ring điện tiêu chuẩn trong những hệ thống cần truyền đồng thời môi chất và tín hiệu điện.

3. Thông số kỹ thuật

Model: LT-2141
Thương hiệu: DSTI
Loại sản phẩm: 4-Passage Rotary Union
Số đường dẫn: 4
Môi chất phù hợp: Air/Gas
Kiểu kết nối: 1/8″-27 NPT
Kích thước passage: 0.358 inch
Đường kính sản phẩm: 2.187 inch tương đương 55.55 mm
Chiều dài: 3.314 inch tương đương 84.176 mm
Through Bore: 0.375 inch tương đương 9.525 mm
Tốc độ quay tối đa: 500 RPM
Áp suất tối đa: 600 PSI tương đương 40 BAR
Độ chân không tối đa: 30 inHg
Mô-men xoắn tối thiểu: 4 in-lbs tương đương 0.45 Nm
Vật liệu: Aluminum
Dải nhiệt độ: -18°C đến 105°C
Kiểu shaft: Aluminum, xử lý Electroless Nickel theo cấu hình LT Series
Tùy chọn: Có phiên bản LT-2141-OF sử dụng O-ring face seal gland cho nhu cầu lắp đặt flush mount.

4. Ứng dụng

Robot công nghiệp: LT-2141 phù hợp với các cơ cấu
- robot có chuyển động quay và cần truyền khí qua vị trí khớp nối.
Máy tự động hóa: Có thể sử dụng trong các máy cần
- truyền nhiều đường khí đồng thời giữa phần đứng yên và phần quay.
Thiết bị pick & place: Hỗ trợ truyền khí cho cơ cấu gắp, giữ hoặc điều khiển bằng khí nén trên cụm quay.
Bàn xoay tự động: Phù hợp với rotary table và các cơ cấu indexer cần duy trì đường khí trong quá trình xoay.
Máy đóng gói: Có thể ứng dụng cho các cơ cấu quay sử dụng khí nén để điều khiển kẹp, hút hoặc chuyển động.
Hệ thống khí nén: Thích hợp cho các thiết bị cần truyền Air/Gas từ nguồn cố định sang bộ phận chuyển động.
Thiết bị cơ khí tích hợp: Thiết kế nhỏ gọn và through-bore
- giúp LT-2141 thuận tiện khi tích hợp vào các cụm máy có yêu cầu tối ưu không gian.
