1. Giới thiệu

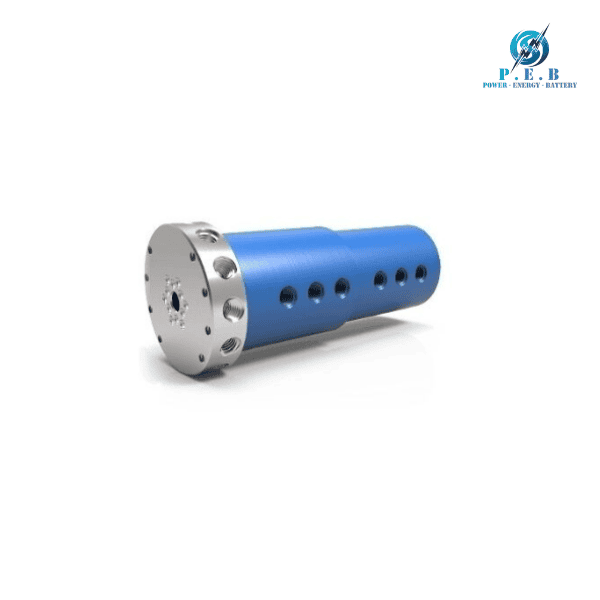

LT-23121 là khớp nối xoay 12 đường dẫn thuộc dòng LT Series của DSTI, được thiết kế để truyền môi chất qua các cơ cấu quay trong máy móc, robot và hệ thống tự động hóa công nghiệp. Với cấu hình 12 passage độc lập, sản phẩm cho phép truyền nhiều luồng môi chất đồng thời giữa phần cố định và bộ phận quay, giúp tối ưu không gian lắp đặt và giảm nhu cầu sử dụng nhiều rotary union riêng biệt.

LT-23121 sở hữu thiết kế nhỏ gọn, trọng lượng tương đối nhẹ và kết cấu bằng nhôm. Model sử dụng chuẩn kết nối 3/8″-18 NPT, phù hợp với các hệ thống đường ống và phụ kiện có cùng chuẩn ren. Thiết kế through-bore tạo khoảng thông tâm, thuận tiện cho việc bố trí trục hoặc các thành phần cơ khí đi xuyên qua trung tâm thiết bị.

Sản phẩm được phát triển chủ yếu cho môi chất Air/Gas, đáp ứng các hệ thống tự động hóa và robot cần truyền nhiều đường khí qua bộ phận quay. LT-23121 có khả năng đạt tốc độ tối đa 500 RPM và áp suất tối đa 600 PSI (40 BAR) theo thông số công bố của DSTI.

Với 12 đường dẫn trong một thiết bị duy nhất, LT-23121 DSTI VIETNAM là giải pháp phù hợp cho những hệ thống yêu cầu nhiều kênh truyền khí nhưng vẫn cần tối ưu hóa kết cấu và không gian lắp đặt.

2. Đặc điểm LT-23121

• 12 đường dẫn độc lập: LT-23121 được thiết kế với 12 passage

• cho phép truyền đồng thời nhiều luồng Air/Gas qua cơ cấu quay.

• Thiết kế rotary union chuyên dụng:

• Sản phẩm hỗ trợ truyền môi chất giữa phần đứng yên và phần quay trong quá trình thiết bị vận hành.

• Kết cấu nhôm: Vật liệu aluminum giúp giảm trọng lượng tổng thể

• phù hợp với các hệ thống robot và tự động hóa.

• Kết nối 3/8″-18 NPT: Chuẩn ren NPT thuận tiện tích hợp với đường ống và phụ kiện tương thích.
• Thiết kế through-bore: Đường thông tâm 0.440 inch giúp bố trí trục

• hoặc thành phần cơ khí đi qua trung tâm rotary union.

• Tốc độ quay tối đa 500 RPM: Phù hợp với nhiều cơ cấu quay trong máy móc công nghiệp.
• Áp suất tối đa 600 PSI: Hỗ trợ các hệ thống Air/Gas có áp suất lên đến 40 BAR theo điều kiện ứng dụng phù hợp.
• Thiết kế nhỏ gọn: LT-23121 giúp tập trung nhiều đường truyền trong một cụm thiết bị, hỗ trợ tiết kiệm không gian.
• Mô-men xoắn tối thiểu 32 in-lbs:

• Thông số này giúp kỹ thuật viên xác định yêu cầu truyền động khi tích hợp sản phẩm vào máy.

• Có phiên bản O-ring tùy chọn: LT-23121-OF là phiên bản riêng với cấu hình O-ring face seal gland

• dành cho nhu cầu lắp đặt flush mount.

3. Thông số kỹ thuật LT-23121

• Model: LT-23121
• Thương hiệu: DSTI
• Loại sản phẩm: 12-Passage Rotary Union
• Số đường dẫn: 12
• Môi chất: Air/Gas
• Kiểu kết nối: 3/8″-18 NPT
• Kích thước passage: 0.500 inch
• Through Bore: 0.440 inch (11.176 mm)
• Đường kính sản phẩm: 4.438 inch (112.725 mm)
• Chiều dài: 14.070 inch (357.379 mm)
• Tốc độ quay tối đa: 500 RPM
• Áp suất tối đa: 600 PSI (40 BAR)
• Độ chân không tối đa: 30 inHg
• Mô-men xoắn tối thiểu: 32 in-lbs (3.62 Nm)
• Vật liệu: Aluminum
• Dải nhiệt độ tham khảo: đến 105°C; ứng dụng trên 105°C cần vật liệu seal thay thế phù hợp
• Đường kính kết cấu thông tâm theo cấu hình: khoảng 11.176 mm
• Phiên bản tùy chọn: LT-23121-OF với O-ring face seal gland

4. Ứng dụng LT-23121

• Robot công nghiệp: LT-23121 phù hợp với các khớp quay robot cần truyền nhiều đường khí đến cơ cấu gắp, kẹp hoặc thiết bị khí nén.
• Máy tự động hóa: Có thể sử dụng trong các hệ thống cần truyền đồng thời nhiều luồng Air/Gas giữa phần cố định và bộ phận chuyển động.
• Bàn xoay tự động: Thích hợp cho rotary table, indexing table và các cơ cấu quay cần duy trì nhiều đường khí trong quá trình vận hành.
• Máy đóng gói: Có thể ứng dụng cho các cơ cấu quay sử dụng khí để kẹp, hút, thổi hoặc điều khiển.
• Thiết bị pick & place: Hỗ trợ truyền khí đến các đầu gắp, cơ cấu hút chân không và thiết bị xử lý sản phẩm trên bộ phận quay.
• Hệ thống khí nén: Phù hợp với các thiết bị cần duy trì nhiều đường Air/Gas trong khi cơ cấu liên tục xoay.
• Thiết bị cơ khí có trục xuyên tâm: Thiết kế through-bore giúp thuận tiện bố trí trục

• hoặc các thành phần cơ khí xuyên qua trung tâm rotary union.

• Hệ thống cần nhiều kênh truyền: 12 passage độc lập giúp LT-23121 phù hợp với các thiết bị có nhiều mạch khí hoạt động đồng thời.
• Hệ thống kết hợp khí và điện: Dòng LT có thể được tích hợp với các giải pháp slip ring tương thích trong những hệ thống cần truyền môi chất cùng nguồn điện hoặc tín hiệu.
