LT-21241 DSTI VietNam

LT-21241 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

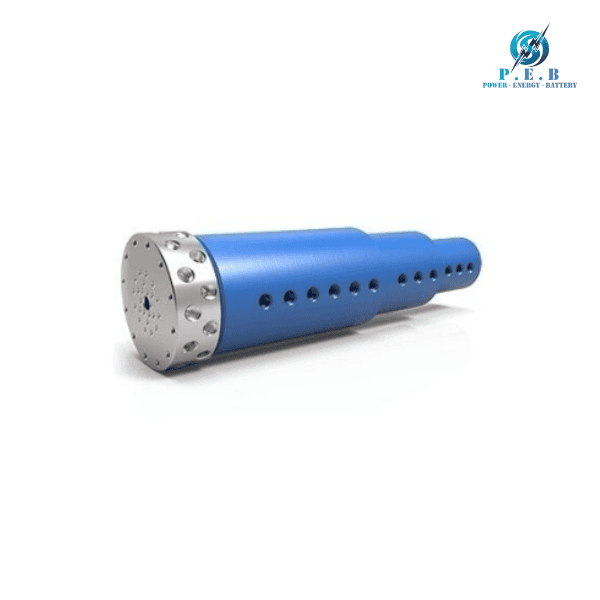

LT-21241 là khớp nối xoay 24 đường dẫn thuộc dòng LT Series của DSTI, được thiết kế cho các hệ thống máy móc cần truyền nhiều luồng môi chất qua bộ phận quay. Với 24 passage độc lập, sản phẩm cho phép truyền đồng thời nhiều đường khí giữa phần cố định và phần chuyển động, phù hợp với các hệ thống tự động hóa, robot và thiết bị công nghiệp có yêu cầu cao về số lượng kênh truyền.

LT-21241 sở hữu thiết kế nhỏ gọn so với số lượng đường dẫn được tích hợp, kết cấu bằng nhôm và cấu trúc through-bore. Sản phẩm sử dụng kết nối 1/8″-27 NPT, phù hợp với các hệ thống đường ống và phụ kiện sử dụng chuẩn ren tương ứng. Đường thông tâm 0.375 inch giúp hỗ trợ việc bố trí trục hoặc các thành phần cơ khí đi qua khu vực trung tâm của rotary union.

Sản phẩm được thiết kế chủ yếu cho Air/Gas và vacuum, với tốc độ quay tối đa 500 RPM và áp suất tối đa 600 PSI tương đương 40 BAR. Dòng LT cũng có khả năng tích hợp với slip ring điện tiêu chuẩn, phù hợp cho những thiết bị cần kết hợp truyền môi chất với nguồn điện, tín hiệu hoặc dữ liệu qua cơ cấu quay.

2. Đặc điểm LT-21241

• 24 đường dẫn độc lập: LT-21241 cung cấp 24 passage riêng biệt,

• cho phép truyền nhiều luồng khí đồng thời qua cùng một cụm rotary union.

• Thiết kế chuyên dụng cho Air/Gas: Sản phẩm được DSTI phát triển cho các ứng dụng khí,

• gas và vacuum trong máy móc tự động hóa.

• Kết cấu nhôm: Vật liệu aluminum giúp tối ưu trọng lượng,

• phù hợp với những cơ cấu quay và hệ thống robot cần kiểm soát tải trọng.

• Thiết kế compact: Mặc dù tích hợp tới 24 đường dẫn, LT-21241 vẫn được thiết kế theo dạng rotary union gọn,

• thuận tiện tích hợp vào hệ thống.

• Kết nối 1/8″-27 NPT: Chuẩn kết nối NPT giúp sản phẩm tương thích với các đường ống và phụ kiện có cùng chuẩn ren.
• Through-bore 0.375 inch: Khoảng thông tâm 9.525 mm hỗ trợ bố trí trục

• hoặc chi tiết cơ khí xuyên qua trung tâm sản phẩm.

• Tốc độ quay tối đa 500 RPM: Phù hợp với nhiều cơ cấu quay trong dây chuyền tự động hóa và thiết bị công nghiệp.
• Áp suất tối đa 600 PSI:

• Khả năng chịu áp suất lên đến 40 BAR theo thông số công bố của DSTI trong điều kiện ứng dụng phù hợp.

• Mô-men xoắn tối thiểu 18 in-lbs: Giúp kỹ thuật viên xác định yêu cầu mô-men của cơ cấu truyền động khi tích hợp sản phẩm.
• Khả năng tích hợp slip ring:

• Dòng LT được thiết kế để có thể kết hợp trực tiếp với slip ring điện tiêu chuẩn trong hệ thống cần truyền đồng thời môi chất và điện/tín hiệu.

3. Thông số kỹ thuật LT-21241

• Model: LT-21241
• Thương hiệu: DSTI
• Loại sản phẩm: 24-Passage Rotary Union
• Số đường dẫn: 24
• Môi chất phù hợp: Air/Gas
• Kiểu kết nối: 1/8″-27 NPT
• Kích thước passage: 0.156 inch tương đương 3.962 mm
• Through Bore: 0.375 inch tương đương 9.525 mm
• Đường kính sản phẩm: 3.438 inch tương đương 87.325 mm
• Chiều dài: 13.950 inch tương đương 354.331 mm
• Tốc độ quay tối đa: 500 RPM
• Áp suất tối đa: 600 PSI tương đương 40 BAR
• Độ chân không tối đa: 30 inHg
• Mô-men xoắn tối thiểu: 18 in-lbs tương đương 2.03 Nm
• Dải nhiệt độ: -18°C đến 105°C
• Vật liệu housing: Aluminum, Blue Anodization
• Vật liệu shaft: Aluminum, Electroless Nickel
• Tùy chọn: Phiên bản LT-21241-OF có O-ring face seal gland để phục vụ nhu cầu lắp đặt flush mount.
• Phiên bản kết nối BSPT: LTM-21241 sử dụng Rc1/8″-28 BSPT thay cho chuẩn 1/8″-27 NPT.

4. Ứng dụng LT-21241

• Robot công nghiệp: LT-21241 phù hợp với các khớp quay robot cần truyền đồng thời nhiều đường khí đến cơ cấu gắp,

• kẹp hoặc thiết bị khí nén.

• Máy tự động hóa: Sản phẩm có thể sử dụng trong các hệ thống cần nhiều kênh Air/Gas độc lập giữa phần cố định

• và phần chuyển động.

• Bàn xoay tự động: Thích hợp cho rotary table,

• indexing table và các cơ cấu quay cần duy trì nhiều đường khí trong quá trình vận hành.

• Máy đóng gói: Có thể ứng dụng cho các cụm quay sử dụng khí để kẹp, hút, thổi hoặc điều khiển cơ cấu.
• Thiết bị pick & place: Hỗ trợ truyền nhiều đường khí đến đầu gắp, cơ cấu hút chân không và các bộ phận xử lý sản phẩm.
• Hệ thống khí nén: Phù hợp với thiết bị cần duy trì nhiều luồng khí độc lập trong khi cơ cấu liên tục quay.
• Thiết bị có yêu cầu nhiều kênh truyền:

• 24 passage giúp giảm nhu cầu sử dụng nhiều rotary union riêng biệt trong các hệ thống có nhiều mạch khí.

• Cơ cấu có trục xuyên tâm:

• Thiết kế through-bore 9.525 mm tạo điều kiện bố trí trục hoặc thành phần cơ khí đi qua trung tâm rotary union.

• Hệ thống kết hợp khí và điện: Khi kết hợp với slip ring tương thích,

• dòng LT có thể phục vụ các thiết bị cần truyền môi chất cùng nguồn điện, tín hiệu hoặc dữ liệu.
