GP-540 / GPM-540 DSTI VietNam

GP-540 / GPM-540 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

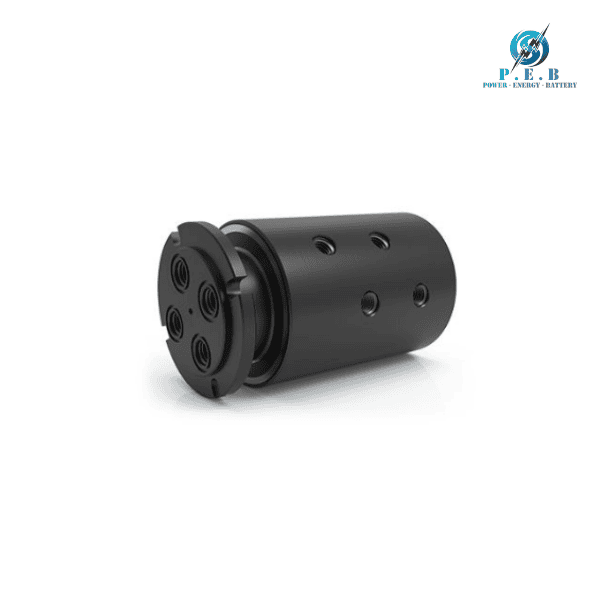

GP-540 / GPM-540 là dòng khớp nối xoay 4 đường dẫn thuộc GP Series của DSTI, được thiết kế để truyền đồng thời nhiều loại môi chất giữa phần cố định và bộ phận quay trong các hệ thống công nghiệp. Với 4 passage độc lập, sản phẩm cho phép truyền nhiều dòng chất lỏng hoặc khí cùng lúc, giúp tối ưu không gian lắp đặt và đơn giản hóa hệ thống đường ống.

GP-540 sử dụng kết nối ren 3/4″-14 NPT, trong khi GPM-540 sử dụng chuẩn G3/4″-14 BSPP. Đây là cấu hình có kích thước đường dẫn lớn với passage 0.750 inch [19,05 mm], đáp ứng các hệ thống cần khả năng truyền môi chất qua đường kết nối tương đối lớn. Sản phẩm có đường kính thân 5.250 inch [133,35 mm], chiều dài 9.730 inch [247,142 mm] và không có through-bore.

Dòng GP-540 / GPM-540 được DSTI trang bị công nghệ làm kín chuyên dụng, phù hợp với ứng dụng chân không và áp suất hai chiều. Bốn đường dẫn độc lập có khả năng truyền các môi chất khác nhau đồng thời. Kết cấu carbon steel phủ black oxide phù hợp cho Air/Gas, Coolant, Oil/Hydraulic và Water/Glycol khi đáp ứng các điều kiện kỹ thuật tương ứng.

2. Đặc điểm

• Thiết kế 4 đường dẫn độc lập: Cho phép truyền đồng thời nhiều dòng môi chất trong cùng một cụm rotary union.
• Passage lớn 0.750 inch: Tương đương 19,05 mm, phù hợp với các hệ thống yêu cầu đường truyền môi chất có kích thước lớn.
• Kết nối 3/4 inch: GP-540 sử dụng ren 3/4″-14 NPT; GPM-540 sử dụng ren G3/4″-14 BSPP.
• Không có through-bore: Cấu hình phù hợp với các hệ thống không yêu cầu lỗ thông xuyên qua thân khớp nối.
• Công nghệ làm kín chuyên dụng: Hỗ trợ các ứng dụng chân không và áp suất hai chiều.
• Truyền nhiều loại môi chất: Có thể sử dụng cho Air/Gas, Coolant, Oil/Hydraulic và Water/Glycol theo điều kiện kỹ thuật phù hợp.
• Kết cấu Carbon Steel: Housing và shaft sử dụng carbon steel với lớp hoàn thiện black oxide.
• Thiết kế cho hệ thống công nghiệp: Phù hợp với các thiết bị có cơ cấu quay cần truyền chất lỏng hoặc khí ổn định.
• Tích hợp slip ring: GP Series có thể tích hợp với các slip ring điện tiêu chuẩn của DSTI khi hệ thống cần truyền đồng thời môi chất, điện, tín hiệu hoặc dữ liệu.
• Tốc độ quay tối đa 500 RPM: Đáp ứng nhiều ứng dụng cơ cấu quay trong giới hạn vận hành của sản phẩm.
• Khả năng chịu áp suất cao: GP Series có mức áp suất tối đa được công bố lên tới 7.500 PSI [515 bar], tùy thuộc vào điều kiện ứng dụng.

3. Thông số kỹ thuật

• Tên sản phẩm: GP-540 / GPM-540
• Thương hiệu: DSTI
• Dòng sản phẩm: GP Series
• Loại sản phẩm: 4-Passage Rotary Union
• Số đường dẫn: 4 Passage
• GP-540: Kết nối 3/4″-14 NPT
• GPM-540: Kết nối G3/4″-14 BSPP
• Kích thước passage: 0.750 inch [19,05 mm]
• Through Bore: Không có
• Đường kính thân: 5.250 inch [133,35 mm]
• Chiều dài: 9.730 inch [247,142 mm]
• Mô-men xoắn tối thiểu: 20.3 ft-lbs [27,52 Nm]
• Tốc độ tối đa: 500 RPM
• Áp suất tối đa: 7.500 PSI [515 bar]
• Độ chân không tối đa: 30 inHg
• Nhiệt độ làm việc: 0°F đến 220°F [-18°C đến 105°C]
• Vật liệu housing: Carbon Steel, Black Oxide
• Vật liệu shaft: Carbon Steel, Black Oxide
• Môi chất phù hợp: Air/Gas, Coolant, Oil/Hydraulic, Water/Glycol
• Kiểu kết nối: NPT hoặc BSPP tùy phiên bản.

Các thông số vận hành của GP-540 / GPM-540 cần được xem xét đồng thời với áp suất, tốc độ quay, loại môi chất và chu kỳ làm việc. DSTI lưu ý tuổi thọ vận hành phụ thuộc vào tốc độ quay và duty cycle. Đối với Water/Glycol hoặc Coolant, môi chất cần có chất chống gỉ; Oil/Hydraulic phải là môi chất gốc petroleum-based và cần được xác nhận phù hợp với ứng dụng cụ thể. Các ứng dụng vượt quá 220°F [105°C] cần xem xét vật liệu seal thay thế.

4. Ứng dụng

• Hệ thống thủy lực: Truyền dầu thủy lực đến các cơ cấu quay trong máy móc công nghiệp.
• Thiết bị khí nén: Dẫn Air/Gas đến các bộ phận có chuyển động quay.
• Hệ thống làm mát: Sử dụng với Coolant hoặc Water/Glycol trong thiết bị sản xuất.
• Máy tự động hóa: Truyền nhiều dòng môi chất đồng thời đến các cơ cấu quay.
• Bàn xoay công nghiệp: Kết nối đường dầu, khí hoặc chất làm mát với bộ phận quay.
• Máy công cụ: Cấp môi chất cho các cụm quay trong quá trình gia công.
• Thiết bị xử lý vật liệu: Hỗ trợ truyền chất lỏng hoặc khí đến các bộ phận chuyển động.
• Thiết bị sản xuất công nghiệp: Phù hợp với các hệ thống cần duy trì kết nối môi chất giữa phần cố định và phần quay.
• Hệ thống nhiều môi chất: 4 passage độc lập cho phép tích hợp nhiều đường truyền trong một cụm rotary union.
• Hệ thống kết hợp chất lỏng và điện: Có thể kết hợp với slip ring phù hợp khi cần truyền môi chất cùng điện, tín hiệu hoặc dữ liệu.
