1. Giới thiệu

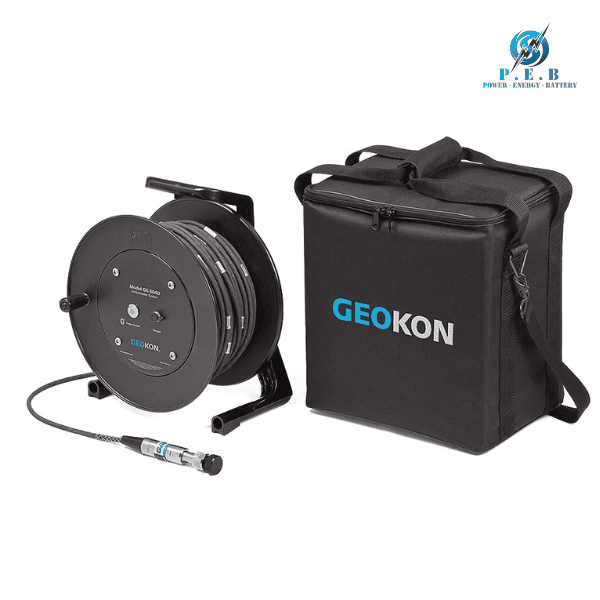

GK-604D-150M GEOKON Vietnam là cấu hình hệ thống đo nghiêng kỹ thuật số Digital Inclinometer System sử dụng công nghệ MEMS của GEOKON, được thiết kế để xác định và theo dõi chuyển vị ngang, biến dạng và độ nghiêng của công trình theo chiều sâu. Phiên bản 150M sử dụng cuộn cáp có khả năng chứa 150 m cáp, phù hợp với các tuyến casing đo nghiêng có độ sâu lớn. GEOKON hiện giới thiệu Model GK-604D như một hệ thống hoàn chỉnh gồm đầu dò đo nghiêng kỹ thuật số, cuộn cáp và thiết bị Field PC.

Hệ thống sử dụng đầu dò kỹ thuật số 6100D/6105 tùy cấu hình. Các cảm biến MEMS bên trong đầu dò ghi nhận độ nghiêng của đầu dò khi di chuyển qua casing. Dữ liệu được truyền qua cáp điều khiển đến bộ giao tiếp trên cuộn cáp và sau đó truyền không dây tới Field PC. Đầu dò còn được tích hợp la bàn kỹ thuật số, cho phép thực hiện khảo sát độ xoắn hoặc hiện tượng spiral của casing.

Với khả năng sử dụng cáp dài 150 m, GK-604D-150M phù hợp cho các công trình cần quan trắc chuyển vị ở độ sâu lớn như đập đất, mái dốc, tường vây, cọc, tường chắn, đường hầm và các công trình địa kỹ thuật khác.

2. Đặc điểm của GK-604D-150M

• Là hệ thống đo nghiêng kỹ thuật số MEMS chuyên dụng của GEOKON.
• Cấu hình 150M sử dụng cuộn cáp có sức chứa 150 m.
• Sử dụng đầu dò đo nghiêng kỹ thuật số để xác định độ nghiêng theo hai trục.
• Công nghệ MEMS cho phép đo độ nghiêng với độ phân giải cao.
• Đầu dò có vỏ thép không gỉ chống nước, phù hợp với điều kiện sử dụng ngoài hiện trường.
• Các bánh xe của đầu dò có thể thay thế khi cần bảo trì.
• Tích hợp la bàn kỹ thuật số để khảo sát độ xoắn của inclinometer casing.
• Dữ liệu được truyền kỹ thuật số từ đầu dò về hệ thống giao tiếp.
• Hỗ trợ kết nối không dây Bluetooth với thiết bị Field PC trong cấu hình hiện hành.
• Có thể sử dụng với casing có đường kính trong khoảng 48–89 mm.
• Wheelbase tiêu chuẩn là 0,5 m hoặc 2 ft tùy cấu hình.
• Cho phép thực hiện các phép đo lặp lại theo từng khoảng cách cố định trên toàn bộ chiều sâu casing.
• Hỗ trợ so sánh các bộ dữ liệu đo theo thời gian để xác định vị trí và mức độ chuyển vị.
• Phù hợp cho các chương trình quan trắc địa kỹ thuật dài hạn.

3. Thông số kỹ thuật của GK-604D-150M

• Model: GK-604D-150M
• Thương hiệu: GEOKON
• Tên sản phẩm: Digital Inclinometer System
• Công nghệ: MEMS
• Loại đo: Đo nghiêng và chuyển vị ngang theo chiều sâu
• Chiều dài cuộn cáp: 150 m
• Đầu dò: Digital Inclinometer Probe
• Dải đo: ±90°
• Dải hiệu chuẩn: ±30°
• Độ phân giải: 0,00025° tương đương khoảng 0,004 mm/m
• Độ phân giải cảm biến la bàn: ±0,1°
• Độ lặp lại la bàn: ±1,6°
• Dải nhiệt độ hoạt động của đầu dò: -40°C đến +65°C
• Wheelbase: 0,5 m hoặc 2 ft
• Kích thước đầu dò: 700 × 25 mm hoặc 32 × 1 inch
• Đường kính trong casing tương thích: 48–89 mm
• Chiều dài cáp tối đa của hệ thống: 500 m
• Kết nối: Giao tiếp kỹ thuật số và Bluetooth tùy cấu hình hệ thống
• Chức năng: Đo nghiêng, chuyển vị ngang và khảo sát độ xoắn casing

GEOKON công bố hệ thống GK-604D có độ phân giải 0,00025°, tương đương khoảng 0,004 mm/m, với dải đo ±90° và dải hiệu chuẩn ±30°. Casing sử dụng với đầu dò có đường kính trong từ 48 đến 89 mm; chiều dài cáp tối đa của hệ thống được công bố là 500 m.

Phiên bản 150M phù hợp khi cần triển khai cuộn cáp có khả năng chứa 150 m cáp. Khi lựa chọn sản phẩm, cần phân biệt giữa chiều dài cuộn cáp 150 m của cấu hình và chiều dài cáp tối đa mà hệ thống GK-604D có thể hỗ trợ.

4. Ứng dụng của GK-604D-150M

GK-604D-150M GEOKON Vietnam được sử dụng trong các hệ thống quan trắc cần xác định chuyển vị ngang và biến dạng theo chiều sâu. Phương pháp đo sử dụng casing có rãnh định hướng, trong đó đầu dò được đưa xuống đáy casing rồi kéo lên theo từng khoảng đo cố định. Kết quả được sử dụng để xây dựng biên dạng biến dạng của casing và theo dõi sự thay đổi qua các thời điểm khác nhau.

• Quan trắc chuyển vị ngang của đập đất và đập đá.
• Theo dõi biến dạng của mái dốc và sườn dốc không ổn định.
• Giám sát chuyển vị của tường vây và tường chắn.
• Quan trắc biến dạng tại cọc và cừ thép.
• Theo dõi chuyển vị của caisson và kết cấu móng.
• Quan trắc chuyển vị trong các bãi chôn lấp.
• Giám sát biến dạng tại đường hầm và công trình ngầm.
• Theo dõi chuyển vị nền đất trong quá trình thi công.
• Quan trắc biến dạng xung quanh khu vực đào sâu.
• Đánh giá sự thay đổi chuyển vị theo từng giai đoạn của công trình.
• Khảo sát hiện tượng xoắn hoặc spiral của inclinometer casing.
• So sánh dữ liệu giữa các lần đo để theo dõi xu hướng biến dạng theo thời gian.
