1. Giới thiệu

4900-20V GEOKON Vietnam là đầu nối chuyên dụng dành cho hệ thống GEOKON Model 4900 Vibrating Wire Load Cell. Đây là loại đầu nối 10 chân, được sử dụng để kết nối cáp của load cell với các thiết bị đọc hoặc hệ thống thu thập dữ liệu tương thích. Theo cấu hình sản phẩm của GEOKON, 4900-20V thuộc nhóm phụ kiện kết nối dành cho Model 4900, giúp hoàn thiện giao diện tín hiệu của cảm biến đo tải trọng.

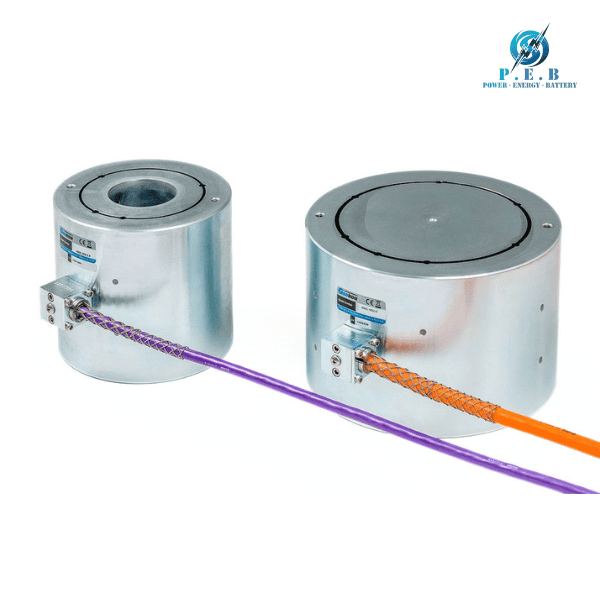

Model 4900 là cảm biến tải trọng dạng dây rung, sử dụng từ 3 đến 6 vibrating wire strain gauges được bố trí quanh thân cảm biến. Khi tải trọng tác động lên load cell, thân thép cường độ cao biến dạng và tạo ra sự thay đổi tín hiệu từ các strain gauge. Việc sử dụng nhiều gauge giúp giảm ảnh hưởng của tải không đều hoặc tải lệch tâm.

Trong cấu hình 4900-20V, đầu nối 10 chân đóng vai trò quan trọng trong việc đưa tín hiệu từ hệ thống cáp của load cell tới thiết bị bên ngoài. Sản phẩm có protective cap và strain relief backshell, hỗ trợ bảo vệ đầu nối cũng như giảm tác động cơ học lên khu vực cáp.

Với thiết kế dành riêng cho Model 4900, 4900-20V GEOKON Vietnam phù hợp cho các hệ thống quan trắc tải trọng tại tieback, rockbolt, pile load test, thanh chống và các kết cấu địa kỹ thuật cần theo dõi lực trong thời gian dài.

2. Đặc điểm của 4900-20V

• Là đầu nối chuyên dụng dành cho GEOKON Model 4900 Vibrating Wire Load Cell.
• Thiết kế dạng 10-Pin Male Pigtail.
• Có các dây dẫn dạng tinned leads thuận tiện cho việc đấu nối theo cấu hình hệ thống.
• Trang bị protective cap giúp bảo vệ phần kết nối khi không sử dụng.
• Có strain relief backshell hỗ trợ giảm lực kéo và tác động cơ học lên cáp.
• Được thiết kế để sử dụng với hệ thống cáp của Model 4900.
• Phù hợp cho các load cell sử dụng công nghệ Vibrating Wire.
• Hỗ trợ kết nối tín hiệu từ load cell tới hệ thống đọc hoặc thu thập dữ liệu.
• Có thể sử dụng trong các hệ thống quan trắc tải trọng thủ công hoặc tự động.
• Thiết kế chuyên dụng giúp đơn giản hóa việc kết nối các thành phần trong hệ thống.
• Có thể kết hợp với các thiết bị đọc dây rung tương thích của GEOKON.
• Phù hợp với các dự án quan trắc dài hạn.
• Có thể được sử dụng trong môi trường công trình địa kỹ thuật và kết cấu khi được bảo vệ, lắp đặt đúng yêu cầu.
• Là một thành phần kết nối, không phải bản thân cảm biến đo tải trọng.

3. Thông số kỹ thuật của 4900-20V

• Model: 4900-20V
• Thương hiệu: GEOKON
• Loại sản phẩm: 10-Pin Male Pigtail Connector
• Số chân: 10 Pin
• Dạng kết nối: Male Pigtail
• Dây dẫn: Tinned Leads
• Nắp bảo vệ: Protective Cap
• Bảo vệ cáp: Strain Relief Backshell
• Thiết bị tương thích chính: GEOKON Model 4900 Vibrating Wire Load Cell
• Chức năng: Kết nối cáp load cell với hệ thống đọc/thu thập dữ liệu
• Công nghệ hệ thống: Vibrating Wire
• Mục đích sử dụng: Kết nối tín hiệu và bảo vệ đầu cuối cáp
• Kiểu lắp đặt: Theo cấu hình kết nối của hệ thống Model 4900

Cần lưu ý rằng 4900-20V là phụ kiện kết nối, trong khi Model 4900 mới là cảm biến đo tải trọng. Model 4900 có các mức tải định mức từ 100 đến 10.000 kN, độ phân giải 0,025% F.S., độ chính xác ±0,5% F.S., khả năng quá tải 150% F.S. và dải nhiệt độ hoạt động từ -20°C đến +80°C. Các thông số này thuộc về load cell Model 4900 chứ không phải thông số đo của đầu nối 4900-20V.

Cấu hình cáp của Model 4900 có thể thay đổi tùy số lượng vibrating wire gauge. GEOKON công bố các cấu hình cáp khác nhau cho loại 3, 4 và 6 gauge. Vì vậy, khi sử dụng 4900-20V, cần kiểm tra đúng loại load cell, sơ đồ chân và cấu hình cáp trước khi đấu nối.

4. Ứng dụng của 4900-20V

4900-20V GEOKON Vietnam được sử dụng như một thành phần kết nối trong hệ thống đo tải trọng Model 4900. Do đó, ứng dụng của sản phẩm gắn liền với các hệ thống quan trắc lực sử dụng Vibrating Wire Load Cell.

• Kết nối Model 4900 với thiết bị đọc dữ liệu.
• Kết nối load cell với hệ thống thu thập dữ liệu tự động.
• Sử dụng trong hệ thống quan trắc tieback.
• Ứng dụng cho hệ thống theo dõi tải trọng rockbolt.
• Sử dụng trong các bài thử tải cọc.
• Kết nối load cell trong hệ thống giám sát thanh chống công trình.
• Theo dõi tải trọng trong hệ thống hỗ trợ đường hầm.
• Sử dụng tại các công trình địa kỹ thuật cần quan trắc lực lâu dài.
• Kết nối load cell với hệ thống Data Logger tương thích.
• Phục vụ hệ thống kiểm tra tải trọng trong quá trình thử nghiệm và nghiệm thu.
• Hỗ trợ xây dựng hệ thống thu thập dữ liệu nhiều kênh.
• Sử dụng trong các dự án quan trắc kết cấu và địa kỹ thuật.
