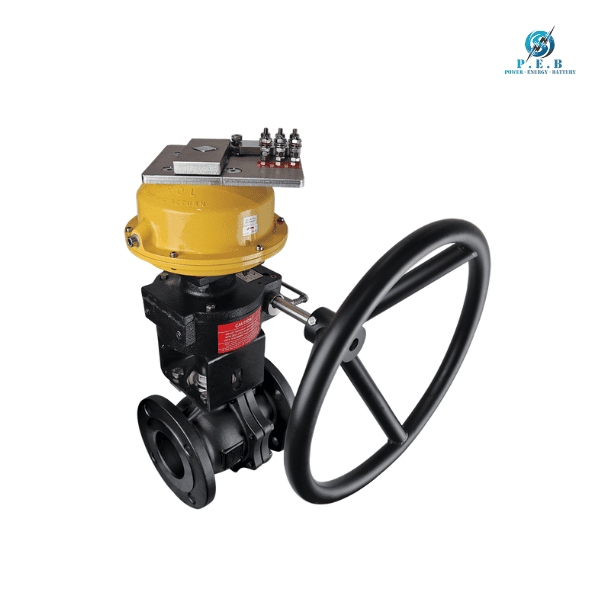

FLP-MT-089-XXX-015-W50 Strahman Vietnam

FLP-MT-089-XXX-015-W50 Strahman Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

FLP-MT-089-XXX-015-W50 là cụm van bi thép carbon thuộc dòng Strahman BI-TORQ FLP-MT, được cấu hình với bộ fusible link hoàn chỉnh nhằm phục vụ các hệ thống đường ống công nghiệp cần chức năng cô lập dòng khi nhiệt độ môi trường đạt ngưỡng tác động của liên kết nhiệt. Đây là dòng Fire-Safe Ball Valve kết hợp giữa van bi, bộ truyền động, lò xo và fusible link trong một cấu hình đồng bộ.

Sản phẩm sử dụng van bi W50-015 kích thước 1-1/2 inch, dạng full port, thân WCB/carbon steel, bi và ty bằng thép không gỉ. Thiết kế van đáp ứng yêu cầu Fire-Safe theo API 607, kết nối mặt bích ANSI Class 150, phù hợp với nhiều hệ thống đường ống công nghiệp.

Cấu hình FLP-MT-089-XXX-015-W50 còn bao gồm actuator FL-MT-089-XXX-015-BV, spring pack 087-030, bộ gá bằng thép carbon và top plate bằng thép không gỉ. Bộ fusible link Model FL-1-165 được sử dụng với nhiệt độ tác động 165°F, tương đương khoảng 74°C theo cấu hình được công bố.

2. Đặc điểm FLP-MT-089-XXX-015-W50

Van bi Fire-Safe full port: Thiết kế full port giúp duy trì đường dẫn dòng chảy phù hợp với hệ thống đường ống kích thước 1-1/2 inch.
Thân van bằng carbon steel/WCB: Cấu trúc chắc chắn, phù hợp với các hệ thống van công nghiệp yêu cầu độ bền cơ học.
Bi và ty bằng stainless steel: Các bộ phận quan trọng bên trong van sử dụng thép không gỉ.
Đáp ứng API 607: Van được cấu hình theo tiêu chuẩn Fire-Safe API 607, phù hợp với những hệ thống có yêu cầu về khả năng chịu tác động của nhiệt.
Kết nối mặt bích Class 150: Dạng ANSI 150# flanged thuận tiện tích hợp với đường ống có cùng cấp kết nối.
Seat PTFE: Sử dụng vật liệu PTFE cho vị trí làm kín của van.
Gioăng spiral wound 304 SS: Cấu hình sử dụng gioăng xoắn bằng thép không gỉ 304 kết hợp vật liệu làm kín phù hợp.
Graphoil sealing: Làm kín thân van, ty và packing sử dụng Graphoil theo cấu hình sản phẩm.
Thrust washer 50% PTFE + 50% stainless steel powder: Hỗ trợ giảm ma sát và tăng độ ổn định cho cơ cấu chuyển động.
Fusible link package hoàn chỉnh: Cụm sản phẩm tích hợp fusible link cùng actuator và spring pack.
Actuator FM Approved: Model FL-MT-089-XXX-015-BV được sử dụng trong cấu hình sản phẩm; chứng nhận FM được áp dụng cho cụm actuator theo thông tin công bố.

3. Thông số kỹ thuật FLP-MT-089-XXX-015-W50

Model: FLP-MT-089-XXX-015-W50
Thương hiệu: Strahman / BI-TORQ
Loại sản phẩm: Fusible Link Fire-Safe Ball Valve
Dòng: BI-TORQ FLP-MT
Kích thước van: 1-1/2 inch
Mã van: W50-015
Kiểu van: Full Port Ball Valve
Vật liệu thân: Carbon Steel / WCB
Vật liệu bi: Stainless Steel
Vật liệu ty: Stainless Steel
Seat: PTFE
Gioăng: 304 Stainless Steel Spiral Wound Gasket
Body seal: Graphoil
Stem seal và packing: Graphoil
Thrust washer: 50% PTFE + 50% Stainless Steel Powder
Kết nối: ANSI Class 150 Flanged Ends
Tiêu chuẩn Fire-Safe: API 607
Actuator: FL-MT-089-XXX-015-BV
Spring pack: 087-030
Mounting kit: BI-TORQ Carbon Steel Mounting Kit
Top plate: BI-TORQ Stainless Steel Top Plate Arming Device
Fusible link: Model FL-1-165
Nhiệt độ tác động fusible link: 165°F / khoảng 74°C
Chức năng: Thermal shut-off và cô lập dòng khi cơ cấu fusible link tác động.

4. Ứng dụng FLP-MT-089-XXX-015-W50

Hệ thống đường ống công nghiệp: Sử dụng trong các tuyến ống cần van bi kết hợp chức năng cô lập nhiệt.
Hệ thống nhiên liệu: Phù hợp với các khu
- vực cần giải pháp van Fire-Safe cho đường ống chứa hoặc vận chuyển môi chất.
Ngành dầu khí và hóa dầu: Có thể ứng dụng
- trong các hệ thống đường ống công nghiệp yêu cầu thiết kế van đáp ứng API 607.
Nhà máy hóa chất: Thích hợp cho các tuyến
- đường ống cần cơ cấu đóng van khi đạt đến nhiệt độ tác động xác định.
Hệ thống xử lý chất lỏng công nghiệp: Cấu hình full port 1-1/2 inch
- phù hợp với các hệ thống cần duy trì tiết diện dòng chảy lớn.
Khu vực có yêu cầu kiểm soát sự cố nhiệt: Fusible link
- giúp bổ sung chức năng thermal shut-off cho cụm van.
Hệ thống bồn chứa và cấp phát: Có thể được tích hợp vào các tuyến ống cần tăng cường khả năng cô lập môi chất khi xảy ra điều kiện nhiệt bất thường.
