704G-1T Tomoe Valve Vietnam

704G-1T Tomoe Valve Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

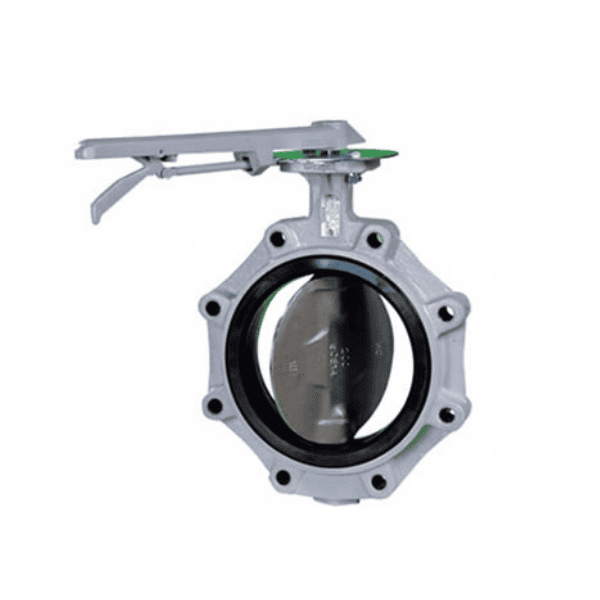

704G-1T là dòng van bướm cao su của Tomoe Valve, được thiết kế theo dạng Full Lugged và sử dụng cơ cấu điều khiển tay gạt có khóa (Lock Lever). Đây là dòng van phù hợp cho các hệ thống đường ống cần đóng/mở nhanh, thao tác đơn giản và yêu cầu khả năng làm kín ổn định.

Theo tài liệu kỹ thuật hiện hành của Tomoe, 704G-1T thuộc dòng 704G và phiên bản tay gạt được sản xuất cho các kích thước danh nghĩa từ DN50 đến DN200 (2 đến 8 inch). Thiết kế Full Lugged giúp van có khả năng lắp đặt chắc chắn trên hệ thống đường ống và thuận tiện trong quá trình bảo trì. Tomoe Valve

Với kết cấu van bướm gọn, trọng lượng tương đối thấp so với nhiều loại van cùng kích thước và thao tác đóng mở bằng tay gạt, 704G-1T Tomoe được sử dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước, HVAC, công nghiệp và nhiều ứng dụng điều khiển lưu chất khác.

2. Đặc điểm 704G-1T

• 704G-1T là van bướm Tomoe dạng Full Lugged, phù hợp với các hệ thống đường ống sử dụng kết nối mặt bích.
• Thiết kế Lock Lever giúp người vận hành thao tác đóng/mở van nhanh chóng bằng tay.
• Cơ cấu tay gạt có nhiều hướng lắp đặt, hỗ trợ lựa chọn vị trí thao tác phù hợp với không gian thực tế.
• Thiết kế nhỏ gọn giúp tiết kiệm không gian lắp đặt so với nhiều loại van điều khiển khác.
• Kết cấu van bướm đơn giản, thuận tiện cho quá trình kiểm tra, bảo dưỡng và thay thế.
• Phù hợp cho nhiều kích thước đường ống từ DN50 đến DN200.
• Có khả năng sử dụng với các tiêu chuẩn mặt bích JIS 5K và JIS 10K tùy kích thước. Tomoe Valve
• Dòng van được thiết kế phục vụ các ứng dụng công nghiệp và hệ thống lưu chất thông dụng.
• Tay gạt được phân loại theo kích thước van, gồm các loại 1T-1, 1T-2 và 1T-3. Tomoe Valve
• Thiết kế Full Lugged giúp định vị van chắc chắn giữa hệ thống đường ống và hỗ trợ quá trình lắp đặt.

3. Thông số kỹ thuật 704G-1T

• Tên sản phẩm: 704G-1T Tomoe Butterfly Valve
• Hãng sản xuất: Tomoe
• Model: 704G-1T
• Loại van: Van bướm cao su – Rubber Seated Butterfly Valve
• Kiểu kết nối: Full Lugged
• Kiểu điều khiển: Tay gạt có khóa – Lock Lever
• Kích thước danh nghĩa: DN50 – DN200
• Kích thước inch: 2″ – 8″
• Tiêu chuẩn mặt bích: JIS 5K / JIS 10K
• Cơ cấu tay gạt: 1T-1, 1T-2, 1T-3 tùy kích thước
• Chiều dài van: khoảng 43 – 60 mm tùy kích thước
• Đường kính danh nghĩa: DN50, DN65, DN80, DN100, DN125, DN150 và DN200
• Khối lượng tham khảo: khoảng 3,1 – 18 kg tùy kích thước và cấu hình.gr
• DN50: tay gạt 1T-1, khối lượng khoảng 3,1 kg
• DN65: tay gạt 1T-1, khối lượng khoảng 4,1 kg
• DN80: tay gạt 1T-1, khối lượng khoảng 4,6 kg
• DN100: tay gạt 1T-1, khối lượng khoảng 7,3 kg
• DN125: tay gạt 1T-2, khối lượng khoảng 10,1 kg
• DN150: tay gạt 1T-2, khối lượng khoảng 11,7 kg
• DN200: tay gạt 1T-3, khối lượng khoảng 18 kg

4. Ứng dụng 704G-1T

• Hệ thống cấp nước: sử dụng để đóng/mở và cô lập các tuyến đường ống cấp nước.
• Xử lý nước: phù hợp với các hệ thống xử lý và phân phối nước công nghiệp.
• Hệ thống HVAC: sử dụng trong các đường ống nước lạnh, nước tuần hoàn và hệ thống điều hòa không khí.
• Hệ thống thoát nước: hỗ trợ kiểm soát dòng chảy trong các tuyến ống thoát và xử lý nước.
• Nhà máy công nghiệp: sử dụng để điều khiển dòng lưu chất trong nhiều hệ thống phụ trợ.
• Hệ thống bơm: có thể lắp đặt tại đường hút, đường đẩy hoặc các tuyến ống cần cô lập thiết bị.
• Hệ thống tuần hoàn nước: thích hợp cho các đường ống cần thao tác đóng/mở thường xuyên.
• Các hệ thống đường ống tổng quát: phù hợp khi cần một loại van bướm nhỏ gọn, thao tác bằng tay và dễ bảo trì.
