1. Giới thiệu

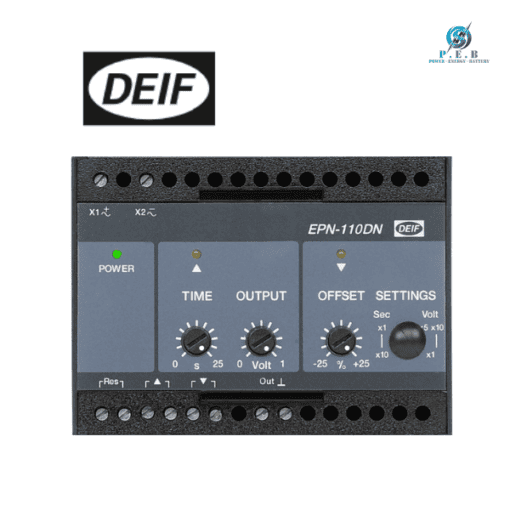

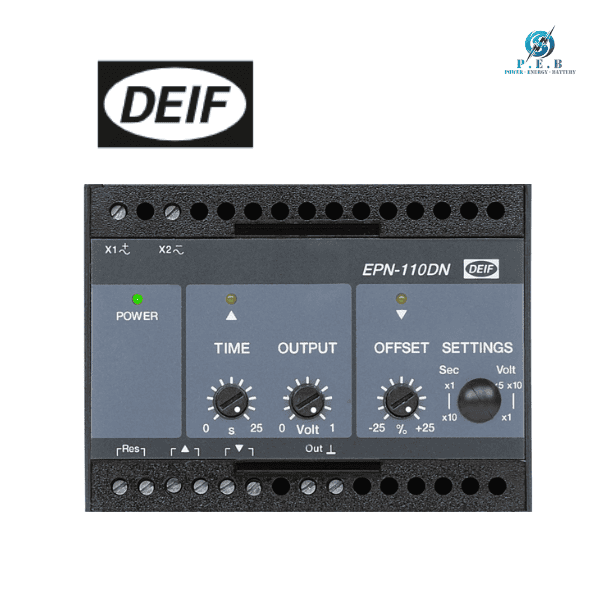

EPN-110DN là bộ Electronic Potentiometer của DEIF, thuộc dòng thiết bị Uni-line dành cho các hệ thống điều khiển và quản lý máy phát điện. Sản phẩm được thiết kế để chuyển đổi tín hiệu relay từ bộ điều khiển PI step thành tín hiệu điện áp analog dùng để điều khiển speed governor hoặc AVR. Theo tài liệu chính thức của DEIF, EPN-110DN có thể kết hợp với các bộ chia tải LSU, bộ đồng bộ FAS hoặc những bộ điều khiển PI step khác có đầu ra relay.

Trong hệ thống máy phát, việc chuyển đổi và điều chỉnh tín hiệu điều khiển đóng vai trò quan trọng đối với khả năng kiểm soát tốc độ, công suất và điện áp. EPN-110DN hoạt động như một thiết bị trung gian giữa tín hiệu relay và mạch điều khiển analog, giúp kết nối các thiết bị điều khiển với speed governor hoặc AVR phù hợp.

2. Đặc điểm của EPN-110DN

• Là Electronic Potentiometer for DIN chuyên dụng của DEIF.
• Chuyển đổi tín hiệu relay từ PI step controller thành tín hiệu điều khiển analog.
• Có thể sử dụng với speed governor hoặc AVR trong hệ thống máy phát.
• Hỗ trợ các thiết bị DEIF như LSU Load Sharing Unit và FAS Synchroniser.
• Hỗ trợ tín hiệu analog 0…±1 VDC, 0…±5 VDC và 0…±10 VDC.
• Mức tín hiệu đầu ra được lựa chọn bằng DIP switch với các chế độ x1, x5 và x10.
• Điện trở đầu ra dạng potentiometer trong phạm vi 0–500 Ω.
• Có chức năng điều chỉnh Offset từ -25% đến 0 đến +25% của đầu ra.
• Độ phân giải tín hiệu đạt 5 mVDC, sử dụng bộ chuyển đổi D/A 12-bit.
• Thời gian đáp ứng từ đầu vào đến đầu ra nhỏ hơn 100 ms.
• Có đèn LED phía trước để hiển thị trạng thái đầu vào điều khiển.
• Thiết kế phù hợp với việc lắp đặt trên DIN rail 35 mm hoặc đế lắp.
• Khả năng cách ly galvanic đạt 3250 V – 50 Hz trong 1 phút theo thông số nhà sản xuất.

3. Thông số kỹ thuật EPN-110DN

• Model: EPN-110DN.
• Thương hiệu: DEIF.
• Loại thiết bị: Electronic Potentiometer.
• Dòng sản phẩm: Uni-line.
• Ngõ vào relay: Tiếp điểm relay không điện thế (potential-free relay contacts).
• Điện áp khi tiếp điểm mở: 15 VDC.
• Dòng điện khi tiếp điểm đóng: 4 mA.
• Ngõ ra analog: 0…±1 VDC / 0…±5 VDC / 0…±10 VDC.
• Điện trở đầu ra: 0–500 Ω.
• Điều chỉnh Offset: -25…0…+25% đầu ra.
• Độ gợn: tối đa 5 mV RMS.
• Độ phân giải: 5 mVDC, bộ chuyển đổi D/A 12-bit.
• Thời gian đáp ứng: <100 ms.
• Nhiệt độ hoạt động: -25°C đến +70°C.
• Nhiệt độ môi trường tối đa theo UL/cUL: 60°C.
• Độ lệch nhiệt của điểm cài đặt: tối đa ±0,2% toàn thang cho mỗi 10°C.
• Cách ly galvanic: 3250 V – 50 Hz – 1 phút.
• Nguồn AC: nhiều mức từ 57,7 VAC đến 690 VAC ±20%, tùy phiên bản.
• Nguồn DC: 24, 48, 110 hoặc 220 VDC, tùy phiên bản.
• Công suất tiêu thụ: tối đa 3,5 VA với nguồn AC hoặc 2 W với nguồn DC.
• Cấp bảo vệ vỏ: IP40.
• Cấp bảo vệ đầu nối: IP20.
• EMC: IEC/EN 61000-6-1/2/3/4.
• Vật liệu nhựa: các chi tiết nhựa có khả năng tự dập tắt theo UL94 V1.

4. Ứng dụng của EPN-110DN

• Sử dụng trong hệ thống điều khiển máy phát điện.
• Kết nối giữa PI step controller và speed governor.
• Kết nối tín hiệu điều khiển với AVR.
• Ứng dụng trong hệ thống load sharing giữa các máy phát.
• Sử dụng trong các hệ thống hòa đồng bộ và điều khiển máy phát.
• Kết hợp với DEIF LSU Load Sharing Unit trong hệ thống chia tải.
• Kết hợp với DEIF FAS Synchroniser trong các hệ thống đồng bộ.
• Phù hợp với các bộ điều khiển PI step có đầu ra relay.
• Ứng dụng trong tủ điều khiển, tủ điện và hệ thống quản lý nguồn điện công nghiệp.
• Sử dụng cho các hệ thống máy phát diesel hoặc gas cần giao tiếp giữa tín hiệu relay và tín hiệu điều khiển analog. DEIF cũng xác nhận EPN-110DN được sử dụng làm giao diện giữa các bộ chia tải và governor trong các hệ thống máy phát diesel và gas.
