1. Giới thiệu

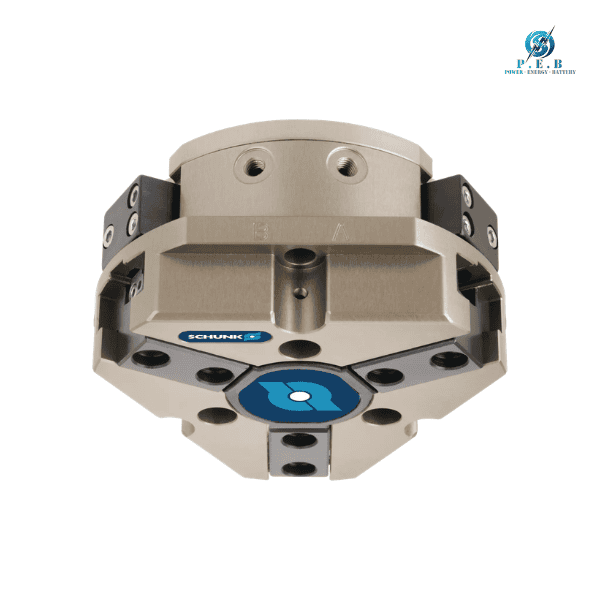

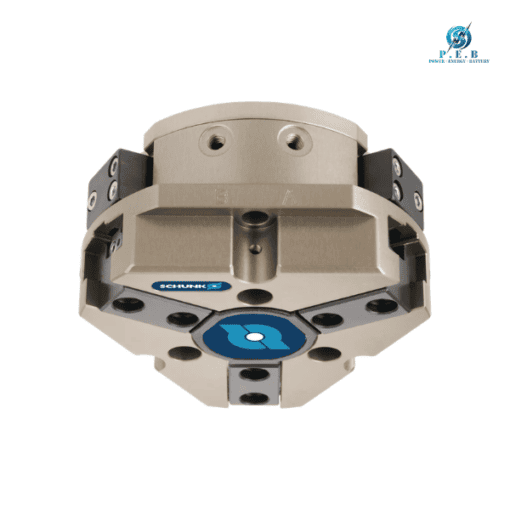

0308930 là mã sản phẩm của JGZ 80-1 Pneumatic Universal Gripper, bộ kẹp khí nén đa năng thuộc dòng JGZ của SCHUNK. Thiết bị được thiết kế theo dạng kẹp ba chấu đồng tâm, phù hợp với các hệ thống tự động hóa cần gắp, giữ và định vị phôi trong quá trình sản xuất. Theo dữ liệu kỹ thuật của SCHUNK, JGZ 80-1 có hành trình mỗi chấu 8 mm, lực đóng 1.000 N và lực mở 1.080 N.

Với thiết kế nhỏ gọn nhưng có lực kẹp đáng kể, 0308930 có thể được tích hợp trên robot, máy tự động và các trạm gia công. Cơ cấu ba chấu đồng tâm giúp phôi được giữ quanh trục trung tâm, phù hợp với các chi tiết có hình dạng tròn, trụ hoặc những phôi cần định tâm trong quá trình thao tác.

JGZ 80-1 hoạt động bằng khí nén và sử dụng cơ cấu truyền động kiểu wedge-hook kinematics. Thân kẹp được chế tạo từ hợp kim nhôm anod hóa, trong khi các chấu cơ sở sử dụng thép, tạo nên kết cấu phù hợp cho môi trường tự động hóa công nghiệp.

2. Đặc điểm của 0308930

• Mã sản phẩm: 0308930.
• Model: JGZ 80-1.
• Thương hiệu: SCHUNK.
• Loại thiết bị: Pneumatic Universal Gripper.
• Thiết kế kẹp ba chấu đồng tâm, hỗ trợ định tâm phôi.
• Cơ cấu hoạt động bằng khí nén.
• Hành trình mỗi chấu đạt 8 mm.
• Lực đóng tối đa 1.000 N.
• Lực mở tối đa 1.080 N.
• Thiết kế cơ cấu truyền động dạng wedge-hook kinematics.
• Thân kẹp bằng hợp kim nhôm anod hóa.
• Chấu cơ sở được chế tạo bằng thép.
• Độ lặp lại vị trí khoảng 0,01 mm.
• Khối lượng thiết bị khoảng 0,79 kg.
• Khối lượng phôi khuyến nghị tối đa khoảng 5 kg theo điều kiện tính toán của nhà sản xuất.
• Có thể sử dụng trong các hệ thống tự động hóa và robot công nghiệp.
• Thiết kế cho phép lựa chọn và lắp đặt ngón kẹp phù hợp với hình dạng phôi.
• Có cấp bảo vệ IP40.
• Có thể làm việc trong điều kiện nhiệt độ môi trường từ khoảng -10°C đến 90°C theo tài liệu dòng sản phẩm.

3. Thông số kỹ thuật 0308930

Các thông số kỹ thuật chính của 0308930 JGZ 80-1 gồm:

• Mã sản phẩm: 0308930.
• Model: JGZ 80-1.
• Thương hiệu: SCHUNK.
• Loại: Pneumatic Universal Gripper.
• Kiểu kẹp: 3-Finger Centric Gripper.
• Phương thức truyền động: Khí nén.
• Hành trình mỗi chấu: 8 mm.
• Lực đóng: 1.000 N.
• Lực mở: 1.080 N.
• Lực đóng với chiều dài ngón 0 mm: khoảng 1.146 N.
• Lực mở với chiều dài ngón 0 mm: khoảng 1.342 N.
• Áp suất vận hành tối thiểu: 2 bar.
• Áp suất vận hành danh định: 6 bar.
• Áp suất vận hành tối đa: 8 bar.
• Lượng khí tiêu thụ mỗi chu kỳ kép: 60 cm³.
• Thời gian đóng: khoảng 0,05 giây.
• Thời gian mở: khoảng 0,05 giây.
• Chiều dài ngón kẹp tối đa: 100 mm.
• Khối lượng tối đa mỗi ngón: 0,6 kg.
• Khối lượng thiết bị: khoảng 0,79 kg.
• Khối lượng phôi khuyến nghị: khoảng 5 kg.
• Cấp bảo vệ: IP40.
• Độ lặp lại: 0,01 mm.
• Nhiệt độ môi trường: khoảng -10°C đến 90°C.
• Kích thước: đường kính khoảng 95 mm, chiều cao khoảng 49,3 mm.

4. Ứng dụng của 0308930

Nhờ cấu tạo ba chấu đồng tâm, lực kẹp tốt và khả năng hoạt động bằng khí nén, 0308930 Schunk Vietnam phù hợp với nhiều hệ thống tự động hóa trong sản xuất.

• Gắp và định vị phôi hình tròn hoặc hình trụ.
• Tích hợp trên robot công nghiệp.
• Sử dụng trong các máy CNC tự động.
• Gắp phôi tại các trạm gia công cơ khí.
• Ứng dụng trong dây chuyền lắp ráp tự động.
• Gắp và chuyển phôi giữa các công đoạn sản xuất.
• Định tâm chi tiết trước khi gia công.
• Ứng dụng trong ngành sản xuất linh kiện cơ khí.
• Sử dụng trong dây chuyền sản xuất ô tô và phụ tùng.
• Tích hợp vào các hệ thống cấp phôi tự động.
• Sử dụng trong các thiết bị tự động hóa cần kẹp giữ phôi bằng khí nén.
• Ứng dụng trong các trạm robot cần thao tác gắp và đặt chi tiết lặp lại.
