1900-7A GEOKON VietNam

1900-7A GEOKON VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

1900-7A GEOKON Vietnam là Spider Magnet chuyên dụng thuộc hệ thống Magnetic Extensometer Model 1900 của GEOKON. Sản phẩm được thiết kế để sử dụng với ống PVC 1 inch trong các hệ thống quan trắc lún và độ trồi của nền đất. Spider Magnet đóng vai trò như một điểm neo từ tính, được bố trí tại những độ sâu khác nhau để theo dõi chuyển dịch của các lớp đất trong quá trình thi công và vận hành công trình.

Khác với Plate Magnet thường được sử dụng trong nền đắp, 1900-7A là loại neo dạng “spider” được thiết kế cho các lỗ khoan. Theo tài liệu GEOKON, Spider Magnet sử dụng các chân lò xo cơ khí. Khi đưa neo xuống đúng vị trí trong lỗ khoan, cơ cấu nhả sẽ mở các chân lò xo để chúng bám vào thành lỗ khoan. Nhờ đó, vị trí của từng neo có thể thay đổi theo chuyển động của lớp đất xung quanh.

Kết hợp với Reed Switch Probe, người vận hành có thể xác định vị trí của 1900-7A theo chiều sâu. Việc đo lặp lại theo thời gian giúp xác định sự thay đổi vị trí của các neo, từ đó đánh giá mức độ lún hoặc trồi của nền đất.

2. Đặc điểm của 1900-7A

• Là Spider Magnet thuộc hệ thống Magnetic Extensometer Model 1900.
• Mã sản phẩm: 1900-7A.
• Thiết kế dạng spider với các chân lò xo cơ khí.
• Dùng cho cấu hình ống PVC 1 inch.
• Phù hợp sử dụng trong lỗ khoan.
• Cơ cấu chân lò xo được giữ ở trạng thái đóng khi đưa neo xuống lỗ.
• Có cơ chế nhả giúp các chân mở ra và bám vào thành lỗ khoan.
• Là điểm neo từ tính để theo dõi chuyển dịch của lớp đất.
• Có thể kết hợp với Reed Switch Probe của Model 1900.
• Cho phép bố trí nhiều neo tại các độ sâu khác nhau.
• Có thể theo dõi settlement và heave.
• Thân spider magnet sử dụng ABS Plastic.
• Chân lò xo sử dụng thép không gỉ tôi cứng 17-7.
• Độ cứng chân lò xo lớn hơn 20 N.
• Phù hợp với các chương trình quan trắc địa kỹ thuật dài hạn.

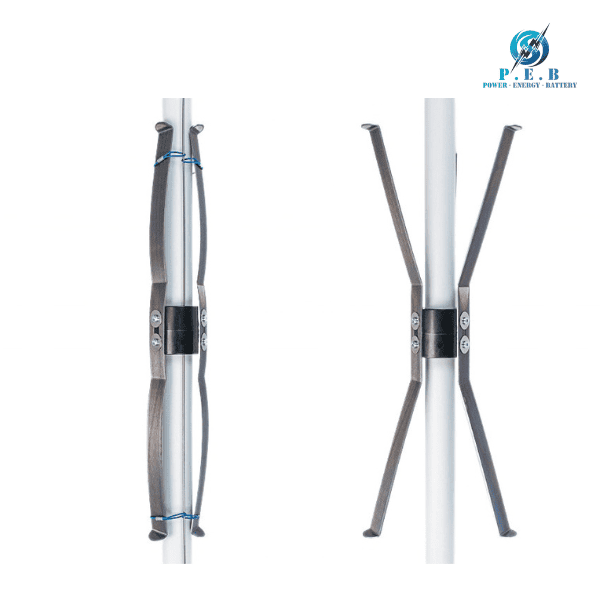

Thiết kế của 1900-7A cho phép neo được đưa xuống vị trí cần quan trắc khi các chân đang đóng. Sau khi đạt đúng cao độ, cơ cấu nhả sẽ kích hoạt các chân lò xo mở ra. Các chân này tạo lực ép lên thành lỗ khoan, giúp neo duy trì vị trí tương đối với lớp đất xung quanh.

3. Thông số kỹ thuật của 1900-7A

• Model: 1900-7A
• Thương hiệu: GEOKON
• Tên sản phẩm: Spider Magnet
• Hệ thống: Model 1900 Magnetic Extensometer
• Loại: Double-ended Spider Magnet
• Ống tương thích: 1 inch PVC access tube
• Vật liệu thân: ABS Plastic
• Vật liệu chân: Hardened 17-7 Stainless Steel
• Kích thước khi đóng: 430 × 70 × 34 mm
• Kích thước khi nhả: 410 × 190 × 34 mm
• Độ cứng chân lò xo: >20 N
• Chức năng: Neo từ tính trong lỗ khoan
• Phương pháp xác định vị trí: Reed Switch Probe
• Đối tượng đo: Settlement và heave
• Borehole của hệ thống Model 1900: 102–216 mm

Theo tài liệu kỹ thuật GEOKON, 1900-7A có kích thước khi đóng khoảng 430 × 70 × 34 mm, khi nhả khoảng 410 × 190 × 34 mm. Thân được làm từ ABS Plastic và chân lò xo sử dụng thép 17-7 được tôi cứng.

Cần phân biệt 1900-7A với 1900-7B và 1900-7C vì các phiên bản này được thiết kế cho những loại casing có kích thước khác nhau. 1900-7A được GEOKON chỉ định cho cấu hình 1 inch PVC access tube.

4. Ứng dụng của 1900-7A

1900-7A GEOKON Vietnam được sử dụng trong hệ thống Magnetic Extensometer để theo dõi sự thay đổi vị trí của các lớp đất theo chiều sâu. Model 1900 được GEOKON thiết kế để đo settlement hoặc heave của nền đất mềm dưới tác động của gia tải hoặc dỡ tải do xây dựng nền đắp, công trình, móng và các kết cấu khác.

• Quan trắc độ lún của nền đất mềm.
• Theo dõi độ trồi của nền đất.
• Quan trắc chuyển dịch trong lỗ khoan.
• Theo dõi biến dạng nền móng.
• Ứng dụng trong các công trình đập và nền đắp.
• Quan trắc nền đường và khu vực san lấp.
• Theo dõi chuyển vị của các lớp đất theo chiều sâu.
• Sử dụng trong khu vực xây dựng công trình và hố đào.
• Kết hợp với Reed Switch Probe để xác định vị trí neo.
• Bố trí nhiều Spider Magnet tại các cao độ khác nhau.
• Kết hợp với Datum Magnet để tạo mốc tham chiếu.
• Phục vụ các chương trình quan trắc địa kỹ thuật dài hạn.
• Theo dõi diễn biến lún trong và sau quá trình thi công.
