1900-5A GEOKON VietNam

1900-5A GEOKON VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

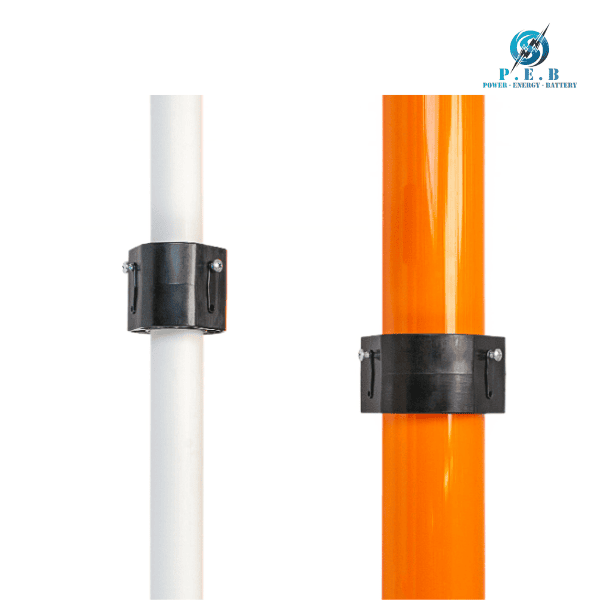

1900-5A GEOKON Vietnam là Datum Ring Magnet thuộc hệ thống Magnetic Extensometer Model 1900 của GEOKON. Sản phẩm được thiết kế chuyên dụng cho ống PVC 1 inch và đóng vai trò là điểm tham chiếu trong hệ thống quan trắc lún, độ trồi và chuyển vị của nền đất. Trong một hệ thống Magnetic Extensometer, việc có một điểm chuẩn ổn định là yếu tố quan trọng để xác định sự thay đổi vị trí của các neo từ tính được bố trí ở nhiều độ sâu khác nhau.

1900-5A được lắp cố định tại phần đáy của access tube hoặc inclinometer casing, thường ở vị trí được giả định là nằm dưới vùng có biến dạng. Vị trí của Datum Magnet được sử dụng làm mốc tham chiếu cho các phép đo đối với những magnetic anchor phía trên. Nhờ đó, hệ thống có thể tính toán mức độ lún tuyệt đối của từng điểm neo khi điều kiện lắp đặt đáp ứng yêu cầu.

Sản phẩm là một thành phần của hệ thống quan trắc Model 1900 chứ không phải cảm biến đo độc lập. Khi kết hợp với access tube, plate magnet hoặc spider magnet và Reed Switch Probe, 1900-5A GEOKON Vietnam góp phần tạo nên hệ thống quan trắc nhiều điểm phục vụ theo dõi biến dạng nền đất trong thời gian dài.

2. Đặc điểm của 1900-5A

• Là Datum Ring Magnet chuyên dụng của GEOKON.
• Thuộc hệ thống Model 1900 Magnetic Extensometer.
• Thiết kế dành cho ống PVC 1 inch.
• Đóng vai trò là điểm tham chiếu hoặc datum trong hệ thống quan trắc.
• Được lắp cố định ở phần đáy của access tube hoặc casing.
• Hỗ trợ xác định vị trí tham chiếu cho các magnetic anchor phía trên.
• Có thể kết hợp với Reed Switch Probe để xác định vị trí từ tính.
• Thiết kế dạng vòng phù hợp với cấu hình ống PVC tương ứng.
• Vật liệu thân Datum Magnet là ABS Plastic.
• Kích thước khoảng 51 × 70 × 34 mm.
• Phù hợp với hệ thống đo settlement và heave.
• Có thể sử dụng trong các công trình nền đắp, đập đất và công trình địa kỹ thuật.
• Hỗ trợ theo dõi biến dạng nền đất theo chiều sâu.
• Có thể sử dụng trong các chương trình quan trắc dài hạn.
• Là một trong những phụ kiện chính của hệ thống Magnetic Extensometer Model 1900.

Một điểm quan trọng của 1900-5A là sản phẩm được thiết kế riêng cho ống PVC 1 inch. Vì vậy, khi triển khai hệ thống, cần kiểm tra đúng loại access tube và các phụ kiện liên quan để đảm bảo khả năng lắp đặt đồng bộ.

3. Thông số kỹ thuật của 1900-5A

• Model: 1900-5A
• Thương hiệu: GEOKON
• Tên sản phẩm: Datum Ring Magnet
• Loại: Nam châm vòng tham chiếu
• Hệ thống: Model 1900 Magnetic Extensometer
• Ống tương thích: PVC 1 inch
• Vật liệu: ABS Plastic
• Kích thước: 51 × 70 × 34 mm
• Chiều dài: 51 mm
• Đường kính ngoài: 70 mm
• Đường kính trong: 34 mm
• Chức năng: Tạo điểm tham chiếu từ tính
• Phương pháp phát hiện: Reed Switch Probe
• Vị trí lắp đặt: Đáy access tube hoặc inclinometer casing
• Ứng dụng đo: Settlement và heave
• Hệ thống kết hợp: Access Tube, Magnetic Anchors và Reed Switch Probe

Theo tài liệu kỹ thuật của GEOKON, 1900-5A Datum Magnet có kích thước 51 × 70 × 34 mm và được thiết kế cho cấu hình ống PVC 1 inch. Vật liệu Datum Magnet được công bố là ABS Plastic.

Trong hệ thống Model 1900, các phép đo của những magnetic anchor phía trên được tham chiếu đến datum magnet. Khi datum magnet được đặt trong nền ổn định, vị trí của nó có thể được xem như mốc cố định để tính toán sự thay đổi vị trí của các anchor theo thời gian. Nếu đáy ống không nằm trong nền ổn định, GEOKON lưu ý rằng cao độ cần được tham chiếu đến phần đầu access tube hoặc casing và liên kết với benchmark bên ngoài bằng phương pháp trắc địa phù hợp.

4. Ứng dụng của 1900-5A

1900-5A GEOKON Vietnam được sử dụng trong hệ thống Magnetic Extensometer để tạo điểm tham chiếu cho quá trình quan trắc chuyển vị đứng của nền đất. Model 1900 được GEOKON thiết kế để đo settlement hoặc heave của nền đất mềm dưới tác động của quá trình gia tải hoặc dỡ tải.

• Làm điểm chuẩn từ tính cho hệ thống quan trắc lún.
• Quan trắc độ lún của nền đất mềm.
• Theo dõi độ trồi của nền đất.
• Sử dụng trong nền đắp và công trình san lấp.
• Quan trắc đập đất và công trình thủy lợi.
• Theo dõi biến dạng nền đường.
• Quan trắc nền móng và khu vực xây dựng công trình.
• Ứng dụng trong khu vực hố đào và công trình ngầm.
• Hỗ trợ theo dõi quá trình cố kết của nền đất.
• Kết hợp với Plate Magnet trong nền đắp.
• Kết hợp với Spider Magnet trong các lỗ khoan phù hợp.
• Kết hợp với Reed Switch Probe để xác định vị trí các điểm từ tính.
• Phục vụ chương trình quan trắc địa kỹ thuật dài hạn.
• Làm cơ sở tham chiếu để tính toán sự thay đổi vị trí của các anchor.
