SE-11161 DSTI VietNam

SE-11161 DSTI VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

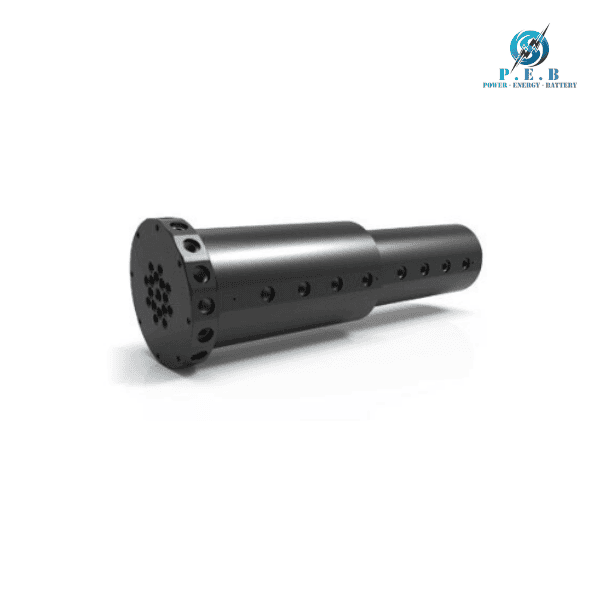

SE-11161 DSTI VIETNAM là khớp nối xoay 16 đường dẫn thuộc dòng SE Series của DSTI, được thiết kế cho các hệ thống công nghiệp cần truyền nhiều loại môi chất qua một cơ cấu chuyển động quay. Với 16 passage độc lập, sản phẩm đáp ứng những ứng dụng yêu cầu số lượng kênh lưu chất lớn nhưng vẫn cần một thiết kế tích hợp, gọn gàng và có khả năng làm việc ở áp suất cao.

SE-11161 sử dụng kết nối #4 SAE-ORB, kết cấu bằng thép carbon phủ Black Oxide và thiết kế through-bore. Cấu hình này giúp sản phẩm phù hợp với nhiều hệ thống sử dụng Air/Gas, Oil/Hydraulic, Water/Glycol hoặc Coolant. Công nghệ làm kín chuyên dụng của dòng SE hỗ trợ môi trường chân không cũng như áp suất hai chiều, đồng thời các passage độc lập có thể truyền những loại môi chất khác nhau cùng lúc.

Với khả năng chịu áp suất tối đa 7.500 PSI (515 BAR) và tốc độ quay tối đa 300 RPM, SE-11161 DSTI VIETNAM là giải pháp phù hợp cho những thiết bị quay công nghiệp có nhiều đường môi chất. Sản phẩm cũng có thể tích hợp với các hệ thống electrical slip ring, hỗ trợ thiết kế máy cần truyền đồng thời môi chất và tín hiệu điện trong cùng cơ cấu quay.

2. Đặc điểm của SE-11161

• 16 đường dẫn độc lập: SE-11161 cung cấp 16 passage riêng biệt,

• đáp ứng các hệ thống cần truyền nhiều dòng môi chất đồng thời.

• Thiết kế cho áp suất cao: Áp suất tối đa đạt 7.500 PSI [515 BAR],

• phù hợp với nhiều hệ thống thủy lực và thiết bị công nghiệp.

• Kết nối #4 SAE-ORB: Kiểu kết nối phổ biến trong các hệ thống thủy lực, thuận tiện cho việc tích hợp đường ống.
• Kết cấu thép carbon Black Oxide: Vật liệu housing và shaft bằng carbon steel phủ Black Oxide,

• phù hợp với môi trường làm việc công nghiệp.

• Thiết kế through-bore: Lỗ xuyên trung tâm 0.375 inch [9,525 mm]

• giúp thuận tiện bố trí các thành phần khác trong cụm máy.

• Truyền nhiều loại môi chất: Có thể sử dụng cho Air/Gas, Oil/Hydraulic,

• Water/Glycol và Coolant theo điều kiện kỹ thuật.

• Công nghệ làm kín chuyên dụng: Hỗ trợ ứng dụng chân không và áp suất hai chiều,

• giúp tăng tính linh hoạt khi thiết kế hệ thống.

• Tốc độ quay tối đa 300 RPM: Phù hợp với nhiều cơ cấu quay trong máy móc và thiết bị công nghiệp.
• Kích thước tích hợp nhiều kênh: 16 passage được bố trí trong một rotary union duy nhất,

• giúp giảm nhu cầu sử dụng nhiều khớp nối riêng biệt.

• Tùy chọn O-ring face seal: Có phiên bản SE-11161-OF với cấu hình O-ring shaft seal gland, cần chỉ định khi đặt hàng.
• Hỗ trợ tích hợp hệ thống điện: Dòng SE có thể kết hợp với electrical slip ring trong các thiết bị cần truyền chất lỏng,

• khí cùng điện hoặc tín hiệu.

3. Thông số kỹ thuật của SE-11161

• Tên sản phẩm: SE-11161
• Thương hiệu: DSTI
• Dòng sản phẩm: SE Series
• Số đường dẫn: 16 Passage
• Kiểu kết nối: #4 SAE-ORB
• Kích thước passage: 0.187 inch [4,75 mm]
• Đường kính sản phẩm: 4.437 inch [112,7 mm]
• Chiều dài: 13.700 inch [347,981 mm]
• Đường kính lỗ xuyên: 0.375 inch [9,525 mm]
• Mô-men xoắn tối thiểu: 166 in-lbs [18,76 Nm]
• Tốc độ quay tối đa: 300 RPM
• Áp suất tối đa: 7.500 PSI [515 BAR]
• Độ chân không tối đa: 30 HG
• Nhiệt độ làm việc: -18°C đến 105°C
• Môi chất: Air/Gas, Coolant, Oil/Hydraulic, Water/Glycol
• Vật liệu housing: Carbon Steel, Black Oxide
• Vật liệu shaft: Carbon Steel, Black Oxide
• Kết nối thay thế: SEM-11161 với G1/8″-28 BSPP
• Tùy chọn lắp đặt: Shaft Flange Mount và Housing Flange Mount
• Tùy chọn O-ring: SE-11161-OF
• Tùy chọn kết nối: Radial hoặc Axial O-Ring Face Seal theo cấu hình đặt hàng.

Khi sử dụng Water/Glycol hoặc Coolant, môi chất cần có chất chống gỉ phù hợp. Với Oil/Hydraulic, môi chất cần có nền petroleum. Mô-men xoắn tối thiểu được xác định tại điều kiện không áp suất với Oil/Hydraulic và có thể cao hơn khi sử dụng môi chất khác hoặc vận hành khô. Các ứng dụng có nhiệt độ trên 105°C cần sử dụng vật liệu phớt thay thế phù hợp.

4. Ứng dụng của SE-11161

• Hệ thống thủy lực: Truyền dầu thủy lực qua các cơ cấu quay cần nhiều đường dẫn độc lập.
• Máy móc công nghiệp: Phù hợp với các thiết bị cần truyền nhiều dòng môi chất trong cùng một cụm rotary union.
• Thiết bị tự động hóa: Ứng dụng trong các cơ cấu xoay của dây chuyền sản xuất và hệ thống tự động.
• Máy gia công cơ khí: Hỗ trợ truyền coolant đến các bộ phận quay trong quá trình gia công.
• Hệ thống làm mát: Có thể sử dụng với Water/Glycol hoặc Coolant khi môi chất đáp ứng yêu cầu chống gỉ.
• Thiết bị sử dụng khí: Phù hợp với các cơ cấu cần truyền Air/Gas qua bộ phận quay.
• Thiết bị nhiều kênh lưu chất: 16 passage độc lập giúp đáp ứng những máy móc có số lượng đường môi chất lớn.
• Thiết bị áp suất cao: Khả năng chịu áp suất đến 7.500 PSI phù hợp với các hệ thống truyền môi chất áp suất cao.
• Cơ cấu quay tích hợp điện: Có thể kết hợp với electrical slip ring để truyền môi chất cùng nguồn điện, tín hiệu hoặc dữ liệu.
• Máy móc cần tối ưu hóa không gian: Việc tích hợp 16 đường dẫn trong một rotary union giúp hệ thống giảm số lượng linh kiện kết nối bên ngoài.
• Thiết bị quay chuyên dụng: Phù hợp với các máy cần truyền đồng thời nhiều môi chất trong quá trình vận hành liên tục.
