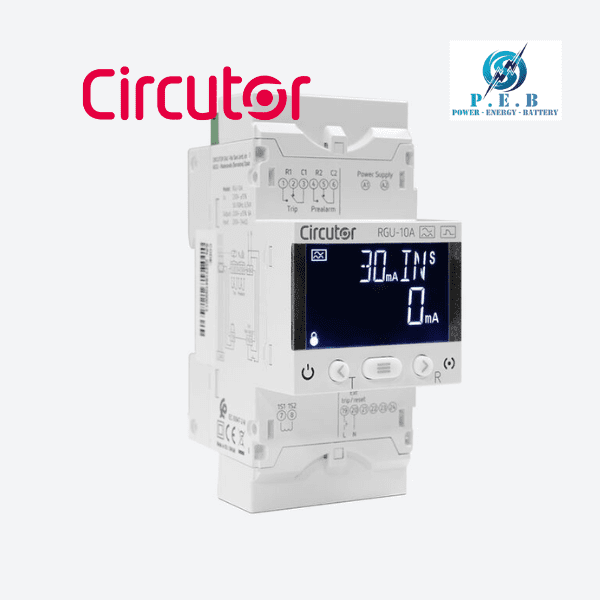

1.Tổng quan về RGU-10A
RGU-10A (Code: P11A70) là rơ-le bảo vệ và giám sát dòng rò đất loại A có khả năng miễn nhiễu cao, tương thích với các biến dòng rò đất thuộc dòng WGC. Thiết bị này đo lường, tính toán và hiển thị giá trị hiệu dụng thực (True RMS) của dòng rò thông qua tín hiệu đầu vào từ biến dòng đo lường dạng vòng (toroid) bên ngoài thuộc серии WGC.
RGU-10A cho phép người dùng lập trình và điều chỉnh toàn bộ các thông số cần thiết nhằm đảm bảo khả năng bảo vệ và kiểm soát toàn diện cho hệ thống điện.
2.Đặc điểm nổi bật của RGU-10A
- Đo giá trị RMS thực (True RMS): Đảm bảo đo lường chính xác ngay cả với tín hiệu không hình sin.
- Tích hợp RCM & MRCD: Kết hợp chức năng giám sát dòng rò và bảo vệ dòng rò trên cùng một thiết bị.
- Khóa bàn phím cài đặt: Cho phép khóa menu lập trình, tránh thay đổi ngoài ý muốn.
- Màn hình đèn nền RGB: Hiển thị rõ ràng với màu sắc trực quan, dễ theo dõi trạng thái.
- RCD loại A siêu miễn nhiễm: Khả năng chống nhiễu cao, hoạt động ổn định trong môi trường có nhiều tác động điện từ.
- Chống nhiễu xung (transients): Hạn chế ảnh hưởng của các xung điện đột ngột, tăng độ tin cậy hệ thống.
- Lọc tần số cao hiệu quả: Khả năng lọc các thành phần tần số cao, giúp tín hiệu đo chính xác hơn.
- Điều chỉnh ngưỡng trip linh hoạt: Có thể cài đặt trong khoảng 80–100% IΔn tùy theo nhu cầu sử dụng.
- Đặc tính đường cong nghịch (Inverse curve): Thời gian tác động thay đổi theo mức dòng rò, tối ưu bảo vệ hệ thống.
3.Thông số kỹ thuật
Nguồn cấp AC:
- Điện áp danh định: 110–230 VAC
- Tần số: 50–60 Hz
- Công suất tiêu thụ: 6.5 VA
- Reset ngoài: 110–230 VAC
Ngõ ra relay:
- Số lượng: 2
- Dòng tối đa: 6 A
- Tuổi thọ cơ khí: 10 triệu lần
- Công suất đóng cắt: 1500 VA
Giao diện người dùng:
- Màn hình: LCD (negative)
- LED: 2
- Phím: 3 nút
Môi trường:
- Nhiệt độ làm việc: -10 → +60°C
- Nhiệt độ lưu trữ: -20 → +70°C
- Độ ẩm: 5–95% (không ngưng tụ)
- Cấp bảo vệ: IP30 (terminal), IP40 (mặt trước)
Cơ khí:
- Vỏ: nhựa tự chống cháy V0
- Lắp đặt: DIN rail
- Kích thước: 52.5 × 118 × 74 mm
- Khối lượng: 0.234 kg
Bảo vệ dòng rò (Differential):
- Biến dòng: ngoài (WGC series)
- Loại: Type A (ultra-immunised)
- Độ nhạy (IΔn): 0.03 → 30 A
- Thời gian trễ (tΔ): INS, S, 0.1–5 s
4. Ứng dụng của RGU-10A
Nhờ tính năng vượt trội, RGU-10A được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Nhà máy công nghiệp: giám sát dòng rò trong hệ thống điện
- Tòa nhà thương mại: đảm bảo an toàn điện cho người sử dụng
- Ngành năng lượng: bảo vệ hệ thống phân phối điện
- Cơ sở hạ tầng: giám sát và cảnh báo sự cố điện
