R-ETH100 GILOGIK II Gefran VietNam

R-ETH100 GILOGIK II Gefran VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

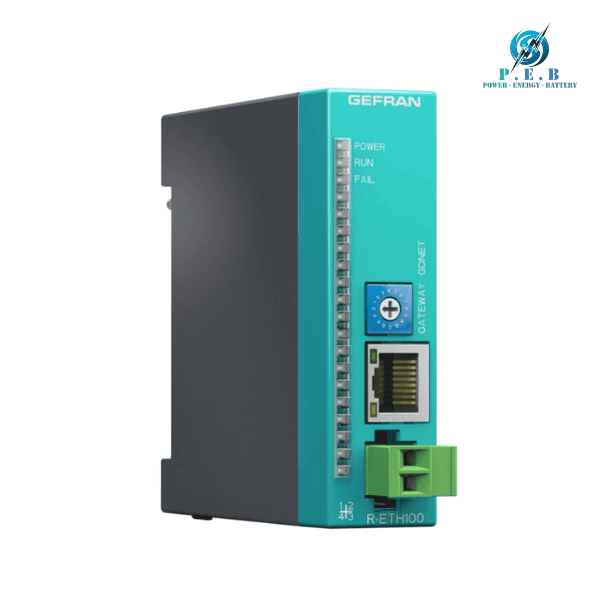

R-ETH100 GILOGIK II là module cầu nối Ethernet 100 Mbps của Gefran, được thiết kế dành cho hệ thống Remote I/O GILOGIK II. Thiết bị đóng vai trò kết nối giữa mạng Fast Ethernet/GDNet và các module I/O được lắp trên backplane R-BUS(x), giúp trao đổi dữ liệu giữa hệ thống điều khiển, thiết bị vận hành và các module vào/ra trong tủ điện. Theo tài liệu của Gefran, R-ETH100 có khả năng điều khiển tối đa 16 module I/O và cập nhật dữ liệu của toàn bộ I/O trong một node với chu kỳ 100 µs.

R-ETH100 GILOGIK II sử dụng giao tiếp Ethernet với cổng RJ45 và tốc độ 10/100 Mbps. Module vừa thực hiện chức năng truyền thông, vừa cấp nguồn và điều khiển các module được gắn trên R-BUS(x). Nhờ đó, thiết bị giúp xây dựng hệ thống I/O phân tán gọn gàng, giảm độ phức tạp trong kết nối giữa bộ điều khiển trung tâm và các thiết bị trường.

Một điểm đáng chú ý là R-ETH100 thuộc nhóm sản phẩm GILOGIK II legacy/phase-out của Gefran hiện nay, nhưng vẫn có ý nghĩa trong việc bảo trì, thay thế và mở rộng các hệ thống GILOGIK II đang vận hành.

2. Đặc điểm của R-ETH100 GILOGIK II

• R-ETH100 GILOGIK II là module cầu nối Ethernet 100 Mbps dành cho hệ thống Remote I/O của Gefran.
• Hỗ trợ giao tiếp GDNet trên nền Fast Ethernet.
• Tốc độ truyền thông 10/100 Mbps, phù hợp với hệ thống Ethernet công nghiệp.
• Trang bị cổng Ethernet tiêu chuẩn RJ45.
• Có khả năng điều khiển tối đa 16 module I/O trên một node.
• Chu kỳ cập nhật dữ liệu I/O nhanh, khoảng 100 µs cho một node.
• Điều khiển và quản lý toàn bộ backplane R-BUS(x).
• Cấp nguồn cho các module được lắp trên backplane.
• Sử dụng công tắc xoay để thiết lập địa chỉ node từ 1 đến 15.
• Có đèn LED LINK giúp nhận biết trạng thái kết nối mạng.
• Có đèn LED DATA hiển thị trạng thái truyền dữ liệu.
• Hỗ trợ các đèn báo chẩn đoán nguồn, trạng thái RUN và cảnh báo hệ thống.
• Nguồn cấp 24 VDC, phù hợp với hệ thống điều khiển công nghiệp.
• Có bảo vệ chống đảo cực nguồn.
• Thiết kế dạng module nhỏ gọn, lắp trực tiếp trên R-BUS(x).
• Đáp ứng tiêu chuẩn UL508 theo tài liệu sản phẩm.

3. Thông số kỹ thuật của R-ETH100 GILOGIK II

• Model: R-ETH100 GILOGIK II
• Thương hiệu: Gefran
• Dòng sản phẩm: GILOGIK II
• Loại sản phẩm: Bridge Ethernet 100 Module
• Chức năng: Module cầu nối Ethernet/Gateway cho Remote I/O
• Giao thức: GDNet
• Giao tiếp Ethernet: Fast Ethernet
• Tốc độ truyền: 10/100 Mbps
• Cổng mạng: RJ45, 10/100 Base-T
• Số module I/O hỗ trợ: Tối đa 16 module
• Tần số cập nhật I/O: 100 µs/node
• Thiết lập node: Công tắc xoay, địa chỉ 1–15
• Nguồn cấp: 24 VDC ±25%
• Dòng tối đa: 2A theo tài liệu Gefran; một số tài liệu hệ GILOGIK II ghi cấu hình nguồn tổng ở mức tối đa khác, vì vậy cần đối chiếu đúng phiên bản khi thiết kế hệ thống.
• Bảo vệ nguồn: Chống đảo cực.
• Kích thước: khoảng 92 × 90 × 25,4 mm
• Khối lượng: khoảng 150 g
• Kiểu lắp đặt: Gắn trực tiếp trên backplane R-BUS(x)
• Cấp bảo vệ: IP20
• Nhiệt độ hoạt động: 0 đến 50°C
• Nhiệt độ lưu trữ: -20 đến 70°C
• Độ ẩm: tối đa 90% RH, không ngưng tụ
• Chẩn đoán: LED nguồn, RUN, alarm, LINK và DATA
• Tiêu chuẩn: UL508.

4. Ứng dụng của R-ETH100 GILOGIK II

R-ETH100 GILOGIK II Gefran Vietnam được sử dụng trong các hệ thống tự động hóa công nghiệp cần kết nối Remote I/O với mạng Ethernet/GDNet. Thiết bị đặc biệt phù hợp với các dây chuyền sử dụng hệ thống GILOGIK II.

• Dây chuyền đùn nhựa: kết nối và quản lý các module I/O phục vụ điều khiển máy đùn.
• Máy ép phun nhựa: truyền dữ liệu giữa hệ thống điều khiển và các I/O phân tán.
• Máy thermoforming: hỗ trợ kết nối các tín hiệu điều khiển và giám sát.
• Máy ép cao su: thu thập dữ liệu từ các module I/O trong hệ thống.
• Máy đóng gói: kết nối hệ thống I/O với mạng điều khiển.
• Dây chuyền đóng gói tự động: hỗ trợ truyền dữ liệu tốc độ cao.
• Nhà máy sản xuất sợi tổng hợp: kết nối các thiết bị trường với hệ thống điều khiển trung tâm.
• Nhà máy chế biến thực phẩm: sử dụng trong hệ thống Remote I/O và tự động hóa.
• Tủ điều khiển công nghiệp: quản lý nhiều module I/O trên cùng một node.
• Hệ thống GILOGIK II hiện hữu: thích hợp cho nhu cầu thay thế module R-ETH100 hoặc bảo trì thiết bị.
