PZ-34-A-150 1000X000X00 Gefran VietNam

PZ-34-A-150 1000X000X00 Gefran VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

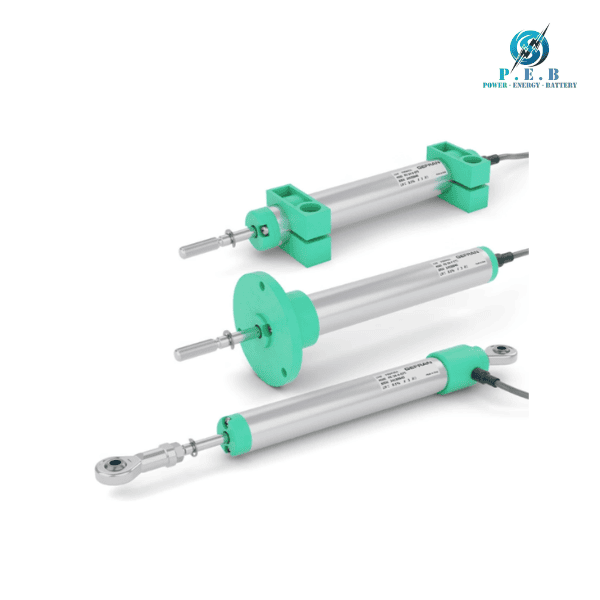

PZ-34-A-150 1000X000X00 là cảm biến vị trí tuyến tính thuộc dòng PZ34 của Gefran, được phát triển để đo hành trình và vị trí của các cơ cấu chuyển động trong máy móc công nghiệp. Dòng PZ34 sử dụng công nghệ potentiometric, thiết kế dạng vỏ hình trụ và có nhiều tùy chọn lắp đặt, phù hợp với nhiều hệ thống cơ khí khác nhau. Tài liệu kỹ thuật của Gefran cho biết dòng PZ34 có các hành trình điện hữu ích từ 25 đến 300 mm, trong đó phiên bản 150 mm phù hợp với các ứng dụng cần phạm vi đo trung bình.

Mã PZ-34-A-150 1000X000X00 được xác định là phiên bản PZ34-A với hành trình 150 mm. Cấu hình PZ34-A sử dụng cáp 3 dây dài 1 m và được thiết kế để thuận tiện cho việc tích hợp vào hệ thống điều khiển máy.

Với kết cấu cơ khí chắc chắn, độ phân giải vô hạn và khả năng làm việc ở tốc độ dịch chuyển cao, PZ-34-A-150 1000X000X00 có thể đáp ứng nhu cầu đo vị trí trong nhiều thiết bị tự động hóa. Đây là giải pháp phù hợp cho các nhà máy cần theo dõi chính xác chuyển động tuyến tính của cơ cấu máy và đưa tín hiệu phản hồi về bộ điều khiển.

2. Đặc điểm của PZ-34-A-150 1000X000X00

PZ-34-A-150 1000X000X00 thuộc dòng cảm biến vị trí tuyến tính PZ34 của Gefran.
Sử dụng công nghệ đo vị trí potentiometric, phù hợp với nhiều ứng dụng công nghiệp.
Hành trình điện hữu ích của phiên bản này là 150 mm.
Thiết kế vỏ hình trụ 3/4 inch giúp cảm biến có cấu trúc gọn và linh hoạt khi bố trí.
Dòng PZ34 hỗ trợ nhiều phương án lắp đặt như giá đỡ, khớp nối hoặc mặt bích.
Độ phân giải được công bố là vô hạn, giúp cảm biến phản hồi liên tục theo sự thay đổi vị trí.
Tốc độ dịch chuyển có thể đạt tối đa 10 m/s theo tài liệu kỹ thuật PZ34.
Lực dịch chuyển nhỏ, giúp giảm tác động lên cơ cấu chuyển động.
Thiết kế có khả năng duy trì tín hiệu điện ổn định bên ngoài vùng hành trình điện lý thuyết.
Phiên bản PZ34-A sử dụng cáp 3 dây dài 1 m, thuận tiện cho kết nối hệ thống điều khiển.
Cấp bảo vệ IP60, phù hợp với các môi trường công nghiệp có điều kiện lắp đặt thích hợp.
Dải nhiệt độ làm việc của dòng PZ34 nằm trong khoảng -30°C đến +100°C.
Cấu trúc sản phẩm được tối ưu để có thể phát triển nhiều cấu hình đặc biệt theo yêu cầu ứng dụng.

3. Thông số kỹ thuật của PZ-34-A-150 1000X000X00

Mã sản phẩm: PZ-34-A-150 1000X000X00.
Thương hiệu: Gefran.
Dòng sản phẩm: PZ34.
Loại thiết bị: Cảm biến vị trí tuyến tính.
Công nghệ: Potentiometric.
Hành trình điện hữu ích: 150 mm.
Độ phân giải: Vô hạn.
Tốc độ dịch chuyển: ≤ 10 m/s.
Lực dịch chuyển: ≤ 0,5 N.
Kết nối điện: Cáp 3 dây, dài 1 m.
Cấp bảo vệ: IP60.
Vật liệu vỏ: Nhôm anod hóa theo cấu hình PZ34-A.
Nhiệt độ làm việc: -30°C đến +100°C.
Khả năng chịu rung: 5…2000 Hz theo điều kiện thử nghiệm được công bố.
Tuổi thọ: Trên 25 × 10⁶ mét hành trình hoặc 100 × 10⁶ lần vận hành, tùy điều kiện nào đạt trước trong phạm vi C.E.U.
Kiểu lắp đặt: Cấu hình PZ34-A với phương án lắp đặt phù hợp cho ứng dụng.
Mã F-code được ghi nhận: F004406 đối với PZ-34-A-150.

4. Ứng dụng của PZ-34-A-150 1000X000X00

Máy gia công gỗ: Đo và kiểm soát vị trí của các cơ cấu chuyển động trong máy cắt, máy gia công và máy hoàn thiện gỗ.
Máy gia công kính: Theo dõi hành trình của cơ cấu định vị, cắt hoặc xử lý kính.
Máy công nghiệp: Cung cấp tín hiệu phản hồi vị trí cho các bộ phận chuyển động tuyến tính.
Máy tự động hóa: Kết hợp với bộ điều khiển để giám sát và điều khiển vị trí cơ cấu.
Băng chuyền và hệ thống vận chuyển: Theo dõi vị trí của các bộ phận chuyển động cần kiểm soát.
Máy kiểm tra ô tô: Dòng PZ34 được Gefran giới thiệu cho các ứng dụng như băng thử xe và thiết bị kiểm tra ô tô.
Máy đóng gói: Kiểm soát vị trí của cơ cấu kéo, đẩy, nâng hoặc định vị.
Thiết bị chế tạo máy: Phù hợp với các hệ thống cần đo hành trình tuyến tính 150 mm.
Hệ thống điều khiển chuyển động: Sử dụng tín hiệu vị trí làm dữ liệu phản hồi cho bộ điều khiển.
Dây chuyền sản xuất tự động: Hỗ trợ giám sát chuyển động và nâng cao khả năng kiểm soát quá trình.
