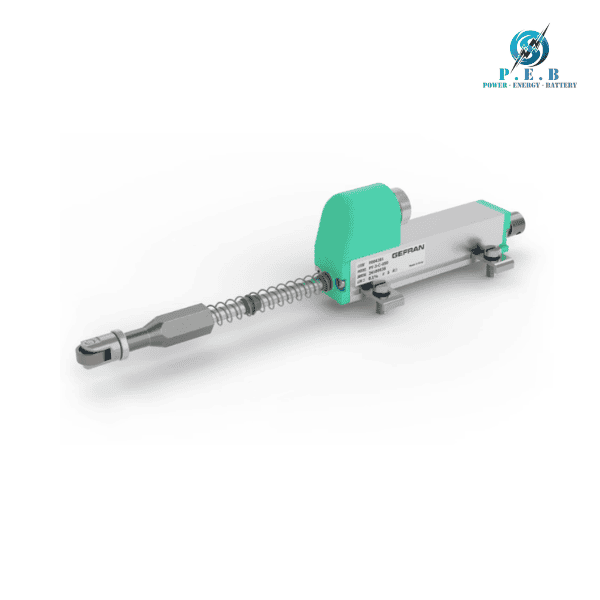

PY-3-F-050-S01M 0000X000X00 Gefran VietNam

PY-3-F-050-S01M 0000X000X00 Gefran VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

PY-3-F-050-S01M 0000X000X00 là cảm biến vị trí tuyến tính thuộc dòng PY3 của Gefran, được thiết kế để đo chuyển vị và xác định vị trí của các cơ cấu chuyển động trong máy móc công nghiệp. Dòng PY3 sử dụng công nghệ potentiometric, thuộc nhóm cảm biến tiếp xúc với đầu đo dạng vòng bi, phù hợp với những ứng dụng cần kiểm tra vị trí, độ phẳng hoặc độ dày của chi tiết. Theo tài liệu Gefran, dòng PY3 có hành trình từ 10 đến 50 mm, độ tuyến tính độc lập lên tới ±0,1% và độ phân giải vô hạn. 

Mã PY-3-F-050-S01M 0000X000X00 là phiên bản hành trình 50 mm, sử dụng cáp PVC 3 cực dài 1 m và đầu đo vòng bi. Mã sản phẩm tương ứng được ghi nhận là F004275.

Điểm nổi bật của PY3 nằm ở cấu trúc thanh đo được hỗ trợ kép cùng lò xo hồi vị. Đầu vòng bi bằng thép không gỉ giúp cảm biến có thể tiếp xúc với bề mặt cần kiểm tra, trong khi thanh đo được thiết kế chống xoay. Cấu tạo này đặc biệt hữu ích khi cần đo các chuyển động nhỏ hoặc kiểm tra kích thước của chi tiết mà không thuận tiện để cố định trực tiếp thanh cảm biến vào vật thể chuyển động.

2. Đặc điểm của PY-3-F-050-S01M 0000X000X00

PY-3-F-050-S01M 0000X000X00 thuộc dòng cảm biến vị trí tuyến tính PY3 của Gefran.
Sử dụng nguyên lý potentiometric để xác định vị trí của cơ cấu chuyển động.
Hành trình điện hữu ích 50 mm, phù hợp với các ứng dụng đo chuyển vị tương đối ngắn.
Thiết kế dạng cảm biến tiếp xúc với đầu vòng bi.
Đầu đo sử dụng vòng bi chính xác bằng thép không gỉ, hỗ trợ tiếp xúc ổn định với bề mặt cần đo.
Cấu trúc thanh điều khiển được hỗ trợ kép, giúp tăng độ chắc chắn của cảm biến.
Có lò xo hồi vị, cho phép thanh đo tự động trở về vị trí ban đầu.
Thanh đo được hạn chế xoay, hỗ trợ duy trì tín hiệu vị trí ổn định.
Độ tuyến tính độc lập đạt tới ±0,1%.
Độ phân giải vô hạn, phù hợp với các phép đo chuyển vị liên tục.
Tốc độ dịch chuyển có thể đạt tối đa 10 m/s theo thông số dòng PY3.
Dải nhiệt độ làm việc từ -30 đến +100°C.
Phiên bản F sử dụng cáp chống nhiễu 3 cực dài 1 m.
Cấp bảo vệ IP40.
Tuổi thọ được Gefran công bố trên 100 × 10⁶ lần vận hành trong điều kiện C.E.U.
Kích thước nhỏ gọn giúp sản phẩm phù hợp với những vị trí lắp đặt hạn chế không gian.
Đầu vòng bi đặc biệt hữu ích khi vật thể cần đo có chuyển động ngang tương đối so với trục cảm biến.

3. Thông số kỹ thuật của PY-3-F-050-S01M 0000X000X00

Mã sản phẩm: PY-3-F-050-S01M 0000X000X00.
Mã Gefran: F004275.
Thương hiệu: Gefran.
Dòng sản phẩm: PY3.
Loại thiết bị: Cảm biến vị trí tuyến tính / cảm biến chuyển vị tuyến tính.
Nguyên lý đo: Potentiometric.
Hành trình điện hữu ích: 50 mm.
Độ tuyến tính độc lập: ±0,1%.
Độ phân giải: Vô hạn.
Tốc độ dịch chuyển tối đa: 10 m/s.
Đầu đo: Vòng bi chính xác bằng thép không gỉ.
Cơ cấu hồi vị: Lò xo hồi vị.
Kết nối điện: Cáp PVC 3 cực.
Chiều dài cáp: 1 m.
Nhiệt độ làm việc: -30…+100°C.
Cấp bảo vệ: IP40.
Tuổi thọ: >100 × 10⁶ lần vận hành trong điều kiện C.E.U.
Ren đầu đo: M2.5 theo cấu hình dòng PY3.
Nguồn cấp cảm biến potentiometric: 1…60 VDC theo cấu hình ứng dụng.
Mã cấu hình: PY3-F-050-S01M 0000X000X00.

Khi thay thế hoặc tích hợp PY-3-F-050-S01M 0000X000X00, cần kiểm tra chính xác kích thước lắp đặt, hành trình thực tế, tín hiệu điện và điều kiện môi trường của máy. Đặc biệt, do PY3 là cảm biến dạng tiếp xúc, cần đảm bảo đầu vòng bi tiếp xúc đúng với bề mặt cần đo và không vượt quá giới hạn hành trình của thanh đo.

4. Ứng dụng của PY-3-F-050-S01M 0000X000X00

Kiểm tra độ phẳng: Đầu vòng bi có thể tiếp xúc với bề mặt panel để theo dõi sự thay đổi vị trí.
Đo độ dày vật liệu: Hỗ trợ kiểm tra độ dày của các tấm hoặc chi tiết trong dây chuyền sản xuất.
Máy gia công cơ khí: Theo dõi chuyển động của các cơ cấu có hành trình nhỏ.
Thiết bị kiểm tra kích thước: Cung cấp tín hiệu phản hồi vị trí trong các hệ thống đo kiểm tự động.
Máy tự động hóa: Giám sát vị trí của các bộ phận chuyển động và truyền dữ liệu về bộ điều khiển.
Kiểm tra van: Có thể sử dụng trong các ứng dụng mà thanh cảm biến không thể cố định trực tiếp vào bộ phận chuyển động.
Máy ép và thiết bị định hình: Theo dõi hành trình của các cơ cấu chuyển động có phạm vi đo phù hợp.
Dây chuyền sản xuất: Kiểm tra vị trí và kích thước sản phẩm trong từng công đoạn.
Thiết bị kiểm tra panel: Phù hợp với việc kiểm tra độ phẳng hoặc độ dày của nhiều loại vật liệu.
Cơ cấu cơ khí chuyên dụng: Sử dụng khi cần đầu đo có khả năng tiếp xúc trực tiếp với bề mặt chuyển động.
Hệ thống đo chuyển vị: Kết hợp với bộ điều khiển hoặc thiết bị xử lý tín hiệu để giám sát vị trí theo thời gian thực.
