PY-3-F-025-S01M 0000X000X00 Gefran VietNam

PY-3-F-025-S01M 0000X000X00 Gefran VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

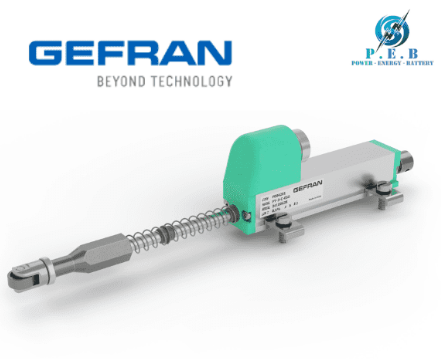

PY-3-F-025-S01M 0000X000X00 Gefran Vietnam là cảm biến vị trí tuyến tính thuộc dòng PY3 của Gefran, được thiết kế để đo chính xác chuyển động tuyến tính của các bộ phận cơ khí trong hệ thống tự động hóa và máy móc công nghiệp. Sản phẩm sử dụng công nghệ potentiometric để xác định vị trí theo thời gian thực, cung cấp tín hiệu phản hồi tương ứng với vị trí của thanh truyền.

Model PY-3-F-025-S01M 0000X000X00 có hành trình điện hữu ích 25 mm, phù hợp với các ứng dụng cần theo dõi chuyển động tuyến tính trong phạm vi ngắn. Phiên bản này thuộc cấu hình có cáp 3 lõi dài 1 m, mã SAP/METEL F004269.

Thiết kế của PY3 nổi bật với thanh truyền được hỗ trợ kép, kết hợp cơ cấu lò xo hồi vị và đầu dò dạng ổ bi bằng thép không gỉ. Cấu tạo này giúp cảm biến phù hợp với những ứng dụng mà đầu dò tiếp xúc trực tiếp với bề mặt hoặc bộ phận cần kiểm tra. Sản phẩm có thể được sử dụng để kiểm tra độ phẳng, đo độ dày hoặc giám sát vị trí của các chi tiết chuyển động.

2. Đặc điểm của PY-3-F-025-S01M 0000X000X00

Là cảm biến vị trí tuyến tính thuộc dòng PY3 Gefran.
Mã sản phẩm: PY-3-F-025-S01M 0000X000X00.
Mã SAP/METEL: F004269.
Hành trình điện hữu ích 25 mm.
Công nghệ đo vị trí dạng potentiometric.
Độ phân giải được công bố là vô hạn.
Độ tuyến tính độc lập lên tới ±0,1%.
Thanh truyền được thiết kế với hệ thống hỗ trợ kép.
Tích hợp lò xo hồi vị giúp đưa thanh truyền về vị trí ban đầu.
Đầu dò sử dụng ổ bi bằng thép không gỉ.
Đầu dò có phần ren M2.5.
Thanh truyền được thiết kế chống xoay trong quá trình hoạt động.
Tốc độ dịch chuyển tối đa lên tới 10 m/s.
Nhiệt độ làm việc từ -30°C đến +100°C.
Tuổi thọ cơ học trên 100 triệu chu kỳ trong điều kiện C.E.U.
Cấp bảo vệ IP40.

Nhờ đầu dò dạng ổ bi và cơ cấu hồi vị, PY-3-F-025-S01M thích hợp cho các ứng dụng đo tiếp xúc. Thiết kế này đặc biệt hữu ích khi vật thể cần đo chuyển động dọc theo trục của cảm biến và không tạo ra chuyển động ngang đáng kể đối với đầu dò.

3. Thông số kỹ thuật của PY-3-F-025-S01M 0000X000X00

Thương hiệu: Gefran
Dòng sản phẩm: PY3
Model: PY-3-F-025-S01M 0000X000X00
Mã SAP/METEL: F004269
Loại thiết bị: Cảm biến vị trí tuyến tính
Nguyên lý: Potentiometric
Hành trình điện hữu ích: 25 mm
Dải hành trình dòng PY3: 10–50 mm
Độ tuyến tính độc lập: ±0,1%
Độ phân giải: Vô hạn
Đầu dò: Bearing Tip
Vật liệu ổ bi: Thép không gỉ
Ren đầu dò: M2.5
Cơ cấu hồi vị: Lò xo
Tốc độ dịch chuyển tối đa: 10 m/s
Nhiệt độ làm việc: -30°C đến +100°C
Tuổi thọ cơ học: >100 × 10⁶ chu kỳ
Cấp bảo vệ: IP40
Kết nối điện: Cáp 3 lõi
Chiều dài cáp: 1 m
Điện áp tối đa: 25 V
Dòng điện tối đa của cursor: 10 mA

Với hành trình 25 mm, model này phù hợp khi yêu cầu đo nằm trong phạm vi chuyển động tương đối ngắn. Cấu hình cáp 3 lõi dài 1 m giúp việc kết nối cảm biến với hệ thống điều khiển hoặc thiết bị thu nhận tín hiệu thuận tiện hơn trong nhiều thiết kế máy.

4. Ứng dụng của PY-3-F-025-S01M 0000X000X00

PY-3-F-025-S01M 0000X000X00 Gefran Vietnam có thể được sử dụng trong nhiều hệ thống cần đo vị trí hoặc chuyển động tuyến tính với hành trình 25 mm. Thiết kế đầu dò ổ bi và lò xo hồi vị giúp sản phẩm phù hợp với các ứng dụng đo tiếp xúc và kiểm tra kích thước trong sản xuất công nghiệp.

Đo vị trí của các cơ cấu chuyển động tuyến tính.
Kiểm tra độ dày vật liệu.
Kiểm tra độ phẳng của tấm vật liệu.
Giám sát vị trí của các chi tiết máy.
Ứng dụng trong máy móc tự động hóa.
Hệ thống kiểm tra chất lượng sản phẩm.
Máy gia công cơ khí và thiết bị sản xuất.
Giám sát chuyển động của các bộ phận cơ khí.
Đo vị trí trong các thiết bị kiểm tra chuyên dụng.
Ứng dụng kiểm tra các tấm kim loại, nhựa hoặc vật liệu dạng tấm.
Giám sát vị trí của van hoặc các cơ cấu cơ khí khi không thể cố định trực tiếp thanh truyền.
Tích hợp vào các hệ thống đo lường và điều khiển công nghiệp.
Sử dụng trong các dây chuyền sản xuất yêu cầu phản hồi vị trí liên tục.
