PK-M-0250 L000X000X00 Gefran VietNam

PK-M-0250 L000X000X00 Gefran VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

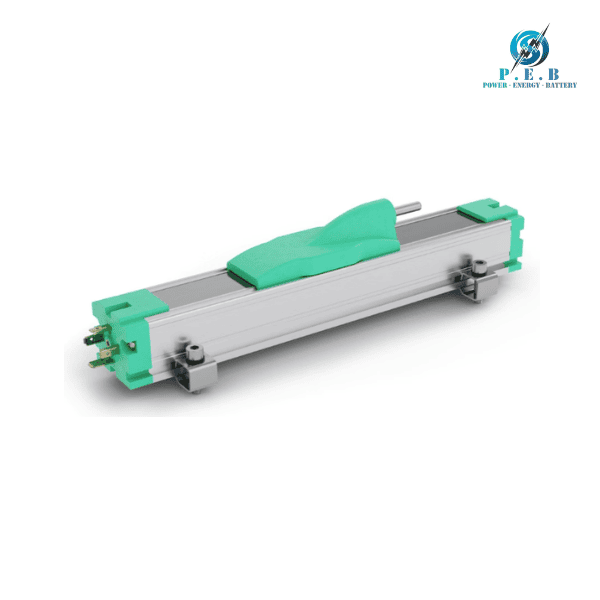

PK-M-0250 L000X000X00 là cảm biến vị trí tuyến tính thuộc dòng PK của Gefran, được thiết kế để đo chuyển vị và hành trình của các cơ cấu chuyển động trong máy móc công nghiệp. Dòng PK là cảm biến potentiometer dạng không thanh (rodless), giúp việc lắp đặt thuận tiện và phù hợp với những hệ thống có cơ cấu chuyển động tuyến tính. Gefran mô tả dòng PK là giải pháp dành cho các ứng dụng như máy ép nhựa, máy ép đứng và nhiều thiết bị gia công khác.

Đối với mã PK-M-0250 L000X000X00, hành trình đo là 250 mm, phù hợp với các cơ cấu cần giám sát vị trí trong phạm vi tương đối ngắn đến trung bình. Mã cấu hình này sử dụng đầu nối 4 cực DIN 43650/ISO4400, điện trở danh định 5 kΩ và được nhận diện với mã Gefran F069364.

Nhờ thiết kế không thanh, cảm biến có thể được bố trí dọc theo cơ cấu cần đo mà không cần một trục đo dài chuyển động xuyên qua thân cảm biến. Tín hiệu vị trí thu được có thể đưa về bộ điều khiển, PLC hoặc thiết bị xử lý tín hiệu tương thích để phục vụ giám sát và điều khiển tự động.

2. Đặc điểm của PK-M-0250 L000X000X00

PK-M-0250 L000X000X00 thuộc dòng cảm biến vị trí tuyến tính PK của Gefran.
Thiết kế rodless – không thanh, phù hợp với các cơ cấu chuyển động tuyến tính.
Hành trình đo 250 mm, đáp ứng nhiều ứng dụng đo vị trí trong máy công nghiệp.
Hoạt động theo nguyên lý potentiometric.
Điện trở danh định của cấu hình là 5 kΩ.
Trang bị đầu nối 4 cực DIN 43650/ISO4400.
Có thể cung cấp tín hiệu phản hồi vị trí cho hệ thống điều khiển.
Thiết kế không thanh giúp giảm các yêu cầu về không gian cho cơ cấu đo.
Dòng PK được Gefran cải tiến nhằm tăng độ tin cậy trong nhiều điều kiện làm việc.
Cơ cấu liên kết cơ khí sử dụng khớp có khả năng bù độ rơ với ren M5.
Các rãnh trên thân cảm biến hỗ trợ phương án cố định thuận tiện hơn bằng phụ kiện phù hợp.
Không có biến thiên tín hiệu điện ở đầu ra bên ngoài hành trình điện lý thuyết, giúp đơn giản hóa việc lắp đặt.
Cấp bảo vệ của dòng PK được công bố là IP40.
Có thể sử dụng trong máy ép nhựa, máy ép đứng và nhiều thiết bị gia công.
Phù hợp với hệ thống cần đo vị trí và chuyển vị tuyến tính liên tục.

3. Thông số kỹ thuật của PK-M-0250 L000X000X00

Mã sản phẩm: PK-M-0250 L000X000X00.
Thương hiệu: Gefran.
Dòng sản phẩm: PK-M.
Loại thiết bị: Cảm biến vị trí tuyến tính / linear displacement transducer.
Công nghệ: Potentiometric.
Thiết kế: Rodless – dạng không thanh.
Hành trình: 250 mm.
Điện trở danh định: 5 kΩ.
Đầu nối: 4 cực DIN 43650/ISO4400.
Mã Gefran: F069364.
Kiểu liên kết cơ khí: Khớp bù độ rơ, ren M5.
Cấp bảo vệ: IP40 theo thông tin dòng PK của Gefran.
Chức năng: Đo vị trí và chuyển vị tuyến tính.
Tín hiệu: Tín hiệu potentiometric.
Kiểu lắp đặt: Cố định trên thân cảm biến bằng hệ thống rãnh hoặc phụ kiện phù hợp.
Ứng dụng tiêu biểu: Máy ép nhựa, máy ép đứng, máy gia công và hệ thống tự động hóa.

Khi lựa chọn PK-M-0250 L000X000X00, cần kiểm tra đúng hành trình 250 mm, loại đầu nối và điện trở danh định để bảo đảm sản phẩm tương thích với thiết bị điều khiển. Với các hệ thống thay thế cảm biến cũ, nên đối chiếu trực tiếp mã sản phẩm và mã Gefran F069364 trước khi lắp đặt.

4. Ứng dụng của PK-M-0250 L000X000X00

Máy ép nhựa: Đo vị trí của khuôn, cơ cấu phun hoặc cơ cấu chuyển động trong máy.
Máy ép đứng: Theo dõi vị trí và hành trình của các cơ cấu ép.
Máy gia công nhựa: Giám sát chuyển động tuyến tính trong quá trình sản xuất.
Thiết bị tự động hóa: Cung cấp tín hiệu phản hồi vị trí cho PLC hoặc bộ điều khiển.
Máy gia công cơ khí: Đo vị trí của bàn máy và các cơ cấu trượt.
Thiết bị thủy lực: Theo dõi vị trí của piston hoặc cơ cấu chấp hành khi đáp ứng yêu cầu cơ khí phù hợp.
Máy đóng gói: Kiểm soát vị trí của cơ cấu kéo, đẩy, ép hoặc định vị.
Máy định hình: Giám sát vị trí của cơ cấu chuyển động trong quá trình tạo hình.
Thiết bị kiểm tra: Đo sự thay đổi vị trí hoặc hành trình của chi tiết.
Dây chuyền sản xuất: Theo dõi vị trí của các bộ phận chuyển động trong quy trình tự động.
Máy chuyên dụng: Phù hợp với các thiết bị yêu cầu cảm biến không thanh có hành trình khoảng 250 mm.
