1. Giới thiệu

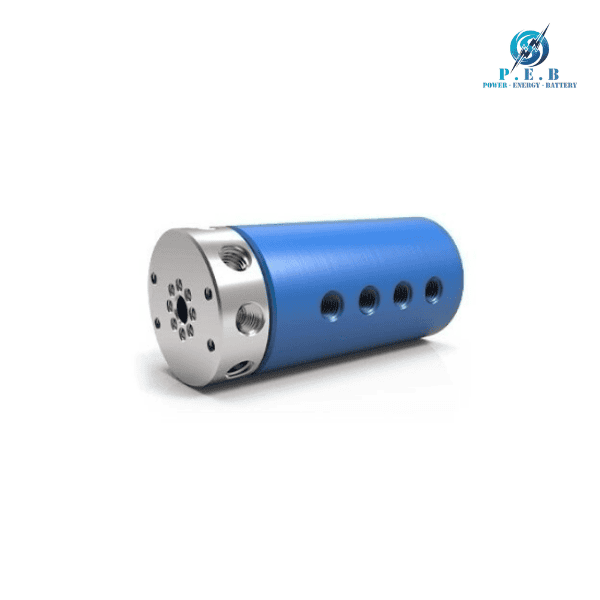

LT-2381 là khớp nối xoay 8 đường dẫn thuộc dòng LT Series của DSTI, được thiết kế chuyên dụng cho các hệ thống cần truyền môi chất qua cơ cấu quay. Sản phẩm hướng đến các ứng dụng tự động hóa, robot công nghiệp và máy móc sử dụng Air/Gas,nơi yêu cầunhiều đường dẫn độc lập trong một thiết bị có thiết kế gọn và dễ tích hợp.

LT-2381 sở hữu 8 passage độc lập, cho phép truyền đồng thời nhiều luồng môi chất qua giữa phần cố định và phần quay của thiết bị. Cấu trúc all-aluminum giúp sản phẩm có trọng lượng tương đối nhẹ, trong khi thiết kế through-bore tạo khoảng thông tâm để thuận tiện bố trí trục hoặc các thành phần cơ khí khác.

Model LT-2381 sử dụng kết nối 3/8″-18 NPT, đường kính sản phẩm 3.437 inch và chiều dài 9.610 inch. Sản phẩm có thể vận hành với tốc độ tối đa 500 RPM, áp suất tối đa 600 PSI (40 BAR) và độ chân không tối đa 30 inHg, phù hợp với nhiều hệ thống khí công nghiệp.

Dòng LT cũng được thiết kế để có thể tích hợp với các slip ring điện tiêu chuẩn, giúp xây dựng những cụm thiết bị có khả năng truyền kết hợp môi chất, nguồn điện, tín hiệu hoặc dữ liệu qua cơ cấu quay.

2. Đặc điểm LT-2381

• 8 đường dẫn độc lập: LT-2381 cung cấp 8 passage riêng biệt,
  • hỗ trợ truyền nhiều luồng Air/Gas đồng thời trong cùng một cụm rotary union.
• Thiết kế nhỏ gọn: Kết cấu được tối ưu cho các hệ thống tự động hóa và robot cần tiết kiệm không gian lắp đặt.
• Kết cấu toàn nhôm: Vật liệu aluminum giúp giảm trọng lượng, phù hợp với các cơ cấu chuyển động và cụm quay.
• Kết nối 3/8″-18 NPT: Chuẩn ren NPT thuận tiện khi tích hợp với đường ống và phụ kiện tương thích.
• Thiết kế through-bore: Đường thông tâm 0.440
  • inch cho phép bố trí trục hoặc thành phần cơ khí đi qua trung tâm sản phẩm.
• Tốc độ quay đến 500 RPM: Phù hợp với nhiều thiết bị có chuyển động quay trong môi trường công nghiệp.
• Áp suất tối đa 600 PSI: Đáp ứng các hệ thống Air/Gas có yêu cầu áp suất lên đến 40 BAR.
• Mô-men xoắn tối thiểu 18 in-lbs: Giúp xác định yêu cầu mô-men truyền động khi lựa chọn và tích hợp sản phẩm.
• Hỗ trợ tích hợp slip ring: Dòng LT có khả năng kết hợp với
  • slip ring điện để phục vụ các hệ thống cần truyền môi chất và tín hiệu điện qua cơ cấu quay.
• Có tùy chọn O-ring face seal: Dòng LT-2381 có phiên bản tùy chọn LT-2381-OF
  • dành cho các nhu cầu lắp đặt flush mount theo cấu hình phù hợp.

3. Thông số kỹ thuật LT-2381

• Model: LT-2381
• Thương hiệu: DSTI
• Loại sản phẩm: 8-Passage Rotary Union
• Số đường dẫn: 8
• Môi chất phù hợp: Air/Gas
• Kiểu kết nối: 3/8″-18 NPT
• Kích thước passage: 0.375 inch (9.525 mm)
• Đường kính sản phẩm: 3.437 inch (87.3 mm)
• Chiều dài: 9.610 inch (244.094 mm)
• Through Bore: 0.440 inch (11.176 mm)
• Tốc độ quay tối đa: 500 RPM
• Áp suất tối đa: 600 PSI (40 BAR)
• Độ chân không tối đa: 30 inHg
• Mô-men xoắn tối thiểu: 18 in-lbs (2.03 Nm)
• Dải nhiệt độ: -18°C đến 105°C
• Vật liệu housing: Aluminum, Blue Anodization
• Vật liệu shaft: Aluminum, Electroless Nickel
• Kết nối: NPT
• Tùy chọn: LT-2381-OF với O-ring face seal gland cho cấu hình lắp đặt flush mount.

4. Ứng dụng LT-2381

• Robot công nghiệp: LT-2381 phù hợp với các khớp quay của robot
  • cần truyền nhiều đường khí đến cơ cấu gắp, kẹp hoặc thiết bị khí nén.
• Máy tự động hóa: Sản phẩm đáp ứng các hệ thống cần
  • truyền đồng thời nhiều luồng Air/Gas giữa phần đứng yên và bộ phận quay.
• Bàn xoay tự động: Có thể sử dụng trong rotary table,
  • indexing table và các cơ cấu quay cần duy trì đường khí trong quá trình vận hành.
• Máy đóng gói: Phù hợp với các cơ cấu quay sử dụng khí cho hoạt động kẹp, hút, thổi hoặc điều khiển.
• Thiết bị pick & place: Có thể truyền khí đến các đầu gắp,
  • cơ cấu hút chân không và thiết bị xử lý sản phẩm trên phần quay.
• Hệ thống khí nén: Thích hợp cho các thiết bị cần duy trì nhiều đường Air/Gas trong khi cơ cấu liên tục xoay.
• Thiết bị cơ khí có trục xuyên tâm: Thiết kế through-bore 0.440
  • inch tạo điều kiện bố trí trục hoặc thành phần cơ khí đi qua trung tâm rotary union.
• Hệ thống kết hợp khí và điện: Khi tích hợp với slip ring tương thích, LT-2381 có thể được sử dụng trong các hệ thống cần truyền đồng thời môi chất, nguồn điện, tín hiệu hoặc dữ liệu.
