1. Giới thiệu

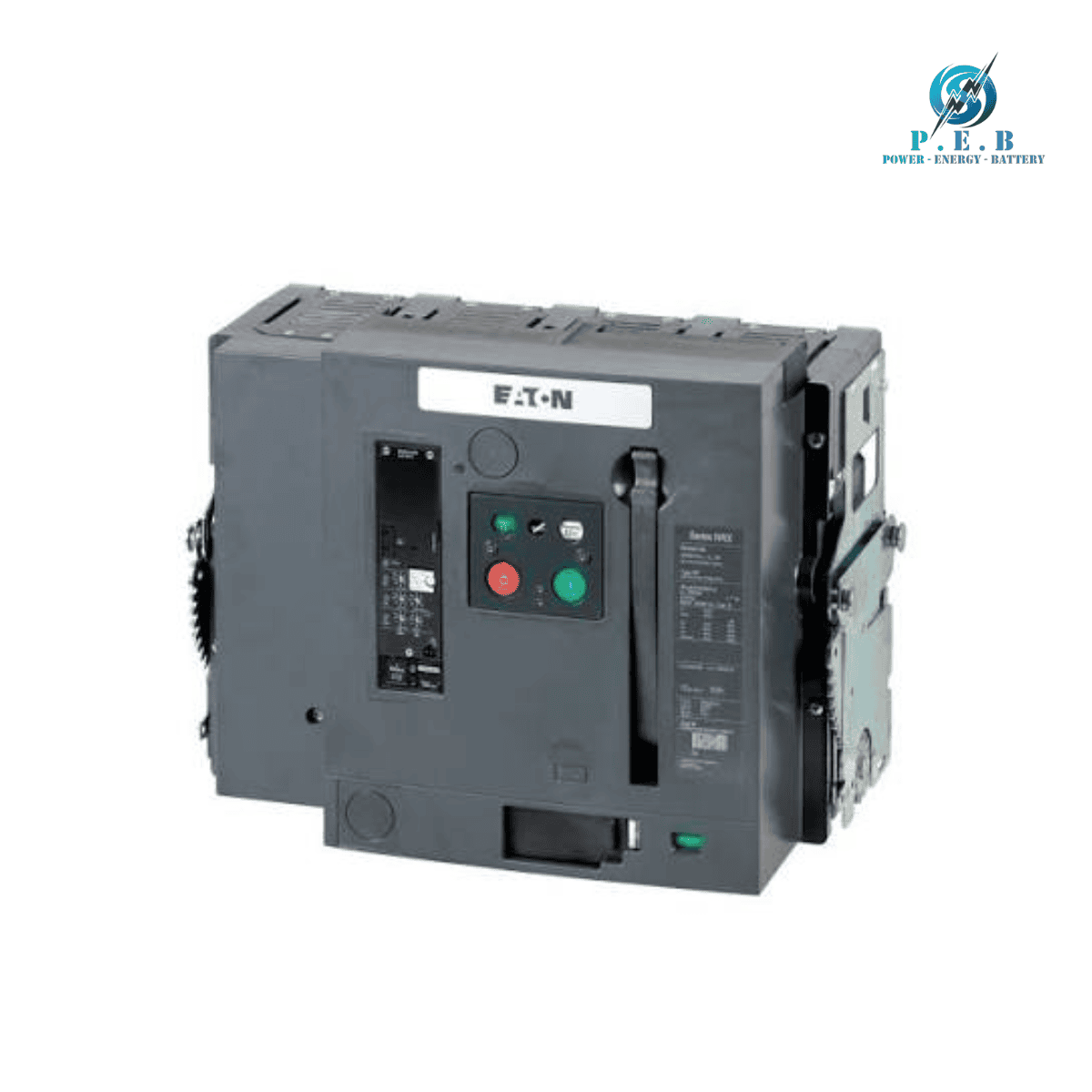

IZMX40H4-V32W-1 là máy cắt không khí (Air Circuit Breaker – ACB) thuộc dòng IZMX40 của MOELLER/Eaton, được thiết kế cho các hệ thống phân phối điện hạ áp công nghiệp có yêu cầu đóng cắt và bảo vệ dòng điện lớn. Sản phẩm mang mã catalog 183808, cấu hình 4 cực (4 Pole), dòng điện định mức 3200A và khả năng cắt ngắn mạch lên đến 105kA trong điều kiện điện áp phù hợp.

Model IZMX40H4-V32W-1 có thiết kế dạng withdrawable, cho phép máy cắt được lắp trên cơ cấu kéo ra/rút vào. Cấu hình này thuận tiện cho quá trình kiểm tra, bảo trì và thay thế trong các hệ thống tủ điện công nghiệp.

Thiết bị sử dụng bộ nhả điện tử (Electronic Release) và chức năng bảo vệ chọn lọc (Selective Operation). Nhờ đó, máy cắt có thể được sử dụng trong các hệ thống phân phối điện cần phối hợp bảo vệ giữa nhiều cấp thiết bị, góp phần giới hạn phạm vi ảnh hưởng khi xảy ra sự cố.

2. Đặc điểm của IZMX40H4-V32W-1

• IZMX40H4-V32W-1 thuộc dòng máy cắt không khí IZMX40 của MOELLER/Eaton.
• Thiết kế 4 cực, phù hợp với hệ thống điện yêu cầu đóng cắt đồng thời các cực.
• Dòng điện định mức và dòng điện làm việc liên tục lên đến 3200A.
• Khả năng cắt ngắn mạch 105kA tại điều kiện điện áp đến 440V AC, 50/60Hz.
• Cấu hình Withdrawable, thuận tiện cho việc đưa máy cắt ra khỏi vị trí làm việc để kiểm tra hoặc bảo trì.
• Sử dụng bộ nhả điện tử, hỗ trợ thiết lập các ngưỡng bảo vệ theo yêu cầu của hệ thống.
• Chức năng Selective Operation giúp phối hợp bảo vệ chọn lọc trong hệ thống phân phối điện.
• Có khả năng hỗ trợ zone selectivity khi được trang bị các phụ kiện tương ứng.
• Được thiết kế theo tiêu chuẩn IEC/EN 60947.
• Cấp bảo vệ đạt IP31 với door seals và có thể đạt IP55 với protective cover theo cấu hình.
• Thiết bị thuộc dòng IZMX có phạm vi dòng điện lên đến 4000A, phù hợp với các hệ thống phân phối công suất lớn.
• Thiết kế công nghiệp chắc chắn, thích hợp tích hợp trong các tủ điện và hệ thống phân phối điện hạ áp.

3. Thông số kỹ thuật IZMX40H4-V32W-1

• Thương hiệu: MOELLER / Eaton
• Model: IZMX40H4-V32W-1
• Mã sản phẩm: 183808
• Dòng sản phẩm: IZMX40
• Loại thiết bị: Air Circuit Breaker – ACB
• Số cực: 4 Pole
• Dòng điện định mức In: 3200A
• Dòng điện không gián đoạn Iu: 3200A
• Khả năng cắt ngắn mạch Icu: 105kA tại tối đa 440V AC, 50/60Hz
• Khả năng chịu dòng ngắn mạch làm việc Ics: 105kA tại tối đa 440V AC, 50/60Hz
• Dòng chỉnh bảo vệ quá tải Ir: 1280–3200A
• Kiểu lắp đặt: Withdrawable
• Kiểu bảo vệ: Selective Operation
• Hệ thống nhả: Electronic Release
• Tiêu chuẩn: IEC/EN 60947
• Cấp bảo vệ: IP31 với door seals; IP55 với protective cover
• Nhiệt độ môi trường: -20°C đến +70°C
• Cấp sử dụng: Category B
• Điện áp cách điện Ui: 1000V
• Điện áp chịu xung Uimp: 12kV
• Kích thước tham khảo: 521 × 597 × 584 mm
• Khối lượng tham khảo: 86kg

4. Ứng dụng của IZMX40H4-V32W-1

• Tủ điện phân phối hạ áp: Sử dụng làm thiết bị đóng cắt và bảo vệ nguồn điện chính trong các tủ phân phối công suất lớn.
• Nhà máy công nghiệp: Phù hợp với hệ thống phân phối điện cho dây chuyền sản xuất và các phụ tải công suất cao.
• Trung tâm dữ liệu: Có thể được tích hợp vào hệ thống phân phối điện cần khả năng đóng cắt và bảo vệ dòng lớn.
• Tòa nhà và công trình thương mại: Ứng dụng trong hệ thống phân phối điện tổng hoặc các nhánh có tải lớn.
• Trạm điện và hệ thống phân phối: Có thể sử dụng tại các vị trí yêu cầu máy cắt ACB 4 cực với khả năng cắt ngắn mạch cao.
• Hệ thống máy phát điện: Có thể dùng trong các tủ điện kết nối máy phát với hệ thống phân phối, tùy theo thiết kế bảo vệ.
• Hệ thống chuyển đổi và phân phối nguồn: Phù hợp với các hệ thống cần thiết bị đóng cắt công suất lớn và khả năng bảo vệ chọn lọc.
• Tủ MSB: IZMX40H4-V32W-1 có thể được sử dụng làm máy cắt tổng hoặc máy cắt nhánh trong các tủ điện hạ áp công suất lớn.
• Hệ thống điện công nghiệp: Phù hợp với những ứng dụng cần dòng định mức 3200A và khả năng cắt ngắn mạch cao.
