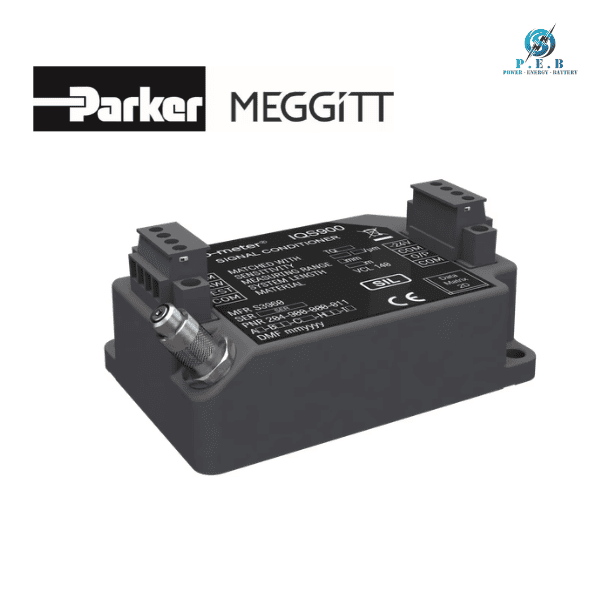

IQS900 MEGGIT Vietnam

IQS900 MEGGIT Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

IQS900 là bộ điều hòa tín hiệu cảm biến tiệm cận (Proximity Transducer Signal Conditioner) thuộc dòng thiết bị đo lường của Meggitt Vibro-Meter, được sử dụng kết hợp với các cảm biến tiệm cận TQ series để thực hiện đo khoảng cách, vị trí và rung động tương đối của trục máy. Đây là một thành phần quan trọng trong hệ thống giám sát tình trạng và bảo vệ các thiết bị quay công nghiệp như turbine, máy nén, bơm, hộp số và các loại máy móc tốc độ cao.

Về nguyên lý, IQS900 cung cấp tín hiệu kích thích tần số cao cho cảm biến proximity. Cảm biến tạo ra trường điện từ để phát hiện khoảng cách giữa đầu cảm biến và mục tiêu kim loại, sau đó IQS900 xử lý tín hiệu và chuyển đổi thành tín hiệu đầu ra tỷ lệ với khoảng cách đo. Hệ thống có thể cung cấp đầu ra dạng điện áp hoặc dòng điện để kết nối với hệ thống giám sát bên ngoài.

IQS900 được thiết kế để đáp ứng các yêu cầu đo lường công nghiệp có độ tin cậy cao. Thiết bị hỗ trợ dải tần từ DC đến 20 kHz, nhiều cấu hình độ nhạy và phạm vi đo, đồng thời có phiên bản tích hợp chẩn đoán giúp giám sát tình trạng của toàn bộ measurement chain. IQS900 cũng là sản phẩm thay thế cho IQS450 và được thiết kế tương thích với các hệ thống cảm biến proximity TQ9xx và TQ4xx.

2. Đặc điểm IQS900

Bộ điều hòa tín hiệu chuyên dụng cho cảm biến proximity TQ series,
- chuyển đổi tín hiệu từ cảm biến thành tín hiệu phù hợp với hệ thống giám sát.
Đo khoảng cách, vị trí và rung động tương đối của trục, phù hợp với các hệ thống condition monitoring và machinery protection.
Dải tần rộng DC đến 20 kHz (-3 dB), cho phép theo dõi cả tín hiệu vị trí tĩnh và thành phần rung động động.
Hỗ trợ đầu ra dòng điện 2-wire để truyền tín hiệu trên khoảng cách dài.
Hỗ trợ đầu ra điện áp 3-wire cho các hệ thống thu nhận tín hiệu điện áp.
Có Raw Output phục vụ kiểm tra và phân tích trực tiếp tín hiệu.
Tích hợp Test Input, giúp đưa tín hiệu kiểm
- tra vào hệ thống để xác minh hoạt động của signal conditioner và measurement chain.
Phiên bản có diagnostic/BIST có khả năng báo trạng thái của measurement chain, hỗ trợ nâng cao độ tin cậy.
Hỗ trợ ứng dụng functional safety, với phiên bản được thiết kế theo SIL 2.
Có các phiên bản sử dụng trong khu vực nguy hiểm/khí quyển có khả năng cháy nổ tùy cấu hình và chứng nhận.
Thiết kế vỏ nhôm chắc chắn, hỗ trợ lắp đặt bằng vít hoặc DIN rail thông qua bộ chuyển đổi phù hợp.
Độ trở kháng đầu ra điện áp thấp giúp IQS900
- có thể kết nối với nhiều thiết bị cách ly galvanic hoặc safety barrier mà hạn chế suy hao tín hiệu.

3. Thông số kỹ thuật IQS900

Model: IQS900
Loại thiết bị: Proximity Transducer Signal Conditioner
Thương hiệu: Meggitt / Vibro-Meter
Cảm biến tương thích: TQ9xx và TQ4xx proximity transducers
Dải tần đáp ứng: DC đến 20 kHz (-3 dB)
Phạm vi đo tuyến tính: 2 mm hoặc 4 mm tùy cấu hình hệ thống
Độ nhạy: 8 mV/µm, 4 mV/µm hoặc các cấu hình dòng điện tương ứng tùy mã đặt hàng
Đầu ra dòng điện 2-wire: -15,5 đến -20,5 mA
Dải đo đầu ra dòng: 5 mA
Đầu ra điện áp 3-wire: -1,6 đến -17,6 V
Dải đo đầu ra điện áp: 16 V
Trở kháng đầu ra điện áp: <100 Ω tại DC; <300 Ω tại 20 kHz
Raw Output: khoảng -0,8 đến -8,8 V tùy cấu hình
Bảo vệ: bảo vệ ngắn mạch và quá áp
Nguồn cấp danh định: -24 VDC
Khoảng điện áp cấp: khoảng -18 đến -30 VDC tùy loại đầu ra
Dòng tiêu thụ: tối đa khoảng 25 mA tại nguồn danh định
Nhiệt độ vận hành/lưu trữ: -40 đến +85°C
Độ ẩm: 0–95%, không ngưng tụ
Vật liệu vỏ: nhôm đúc/nhôm ép phun sơn
Khối lượng: dưới 200 g
Kết nối: đầu nối coaxial khóa và terminal screw có thể tháo rời
Lắp đặt: vít M4 hoặc DIN rail với bộ chuyển đổi phù hợp.

4. Ứng dụng IQS900

Giám sát rung động trục: IQS900 kết hợp với cảm biến proximity để đo rung động tương đối của trục trong máy quay.
Đo vị trí trục: Theo dõi sự dịch chuyển hoặc vị trí của shaft trong các thiết bị quay công nghiệp.
Đo khoảng cách: Phát hiện và chuyển đổi khoảng
- cách giữa đầu cảm biến proximity và mục tiêu kim loại thành tín hiệu điện.
Machinery Protection: Sử dụng trong các hệ thống bảo vệ máy nhằm phát hiện các trạng thái rung động hoặc dịch chuyển bất thường.
Condition Monitoring: Cung cấp dữ liệu cho hệ thống giám sát tình trạng thiết bị và hỗ trợ đánh giá tình trạng vận hành.
Turbine: Ứng dụng trong turbine hơi, turbine khí và các thiết bị quay công suất lớn cần giám sát vị trí và rung động trục.
Máy nén: Theo dõi chuyển động tương đối của trục và cung cấp tín hiệu cho hệ thống bảo vệ máy nén.
Bơm công nghiệp: Giám sát rung động và vị trí trục của các loại bơm quay.
Hộp số và máy quay tốc độ cao: Đo rung động tương đối của trục để phục vụ giám sát thiết bị.
Hệ thống giám sát VM600/VibroSmart: IQS900 có thể
- được sử dụng cùng các hệ thống giám sát và bảo vệ máy của Vibro-Meter/Meggitt.
