GK-604D-150M GEOKON VietNam

GK-604D-150M GEOKON VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

GK-604D-150M GEOKON Vietnam là hệ thống đo nghiêng kỹ thuật số sử dụng công nghệ MEMS Digital Inclinometer, được thiết kế để đo và theo dõi chuyển vị ngang, biến dạng của đất và các công trình địa kỹ thuật theo chiều sâu. Đây là dòng thiết bị quan trắc chuyên dụng của GEOKON, phù hợp cho các dự án yêu cầu theo dõi biến dạng lâu dài với độ chính xác cao.

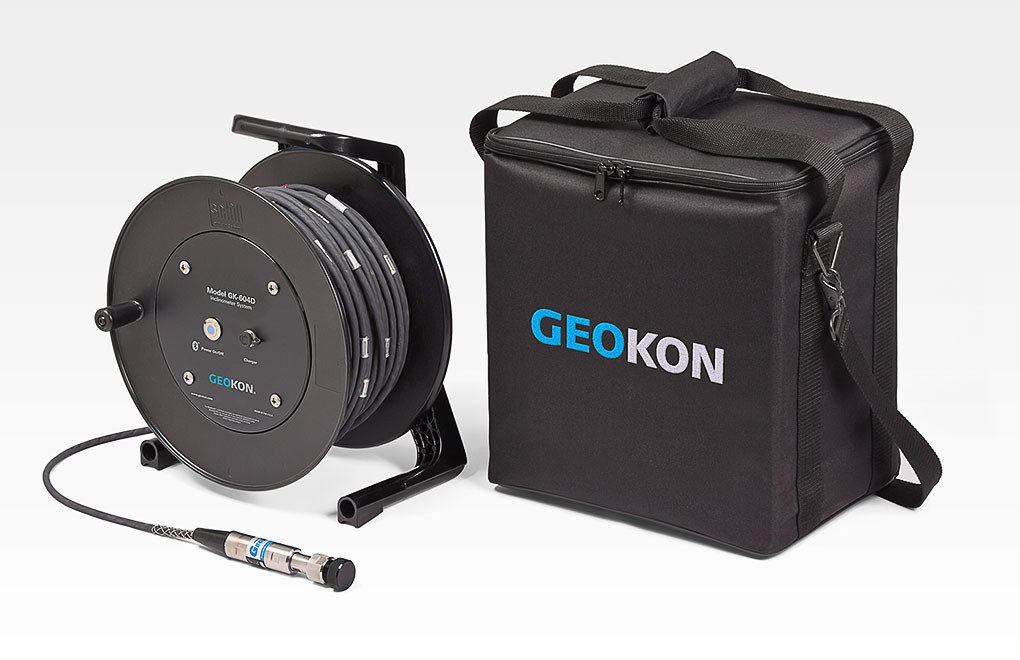

Hệ thống GK-604D được cung cấp với đầu dò inclinometer kỹ thuật số, cuộn cáp điều khiển và thiết bị Field PC. Tín hiệu từ đầu dò được truyền qua cáp đến bộ giao tiếp trên cuộn cáp, sau đó truyền không dây đến Field PC để hiển thị và lưu trữ dữ liệu. Đầu dò kỹ thuật số còn được tích hợp Digital Compass, hỗ trợ kiểm tra và hiệu chỉnh ảnh hưởng của hiện tượng xoắn hoặc spiraling trong casing.

Phiên bản GK-604D-150M sử dụng cấu hình cuộn cáp có khả năng chứa 150 m, phù hợp với các công trình có chiều sâu quan trắc lớn. Hệ thống được ứng dụng trong quan trắc mái dốc, đập đất, tường vây, cọc, đường hầm và nhiều công trình địa kỹ thuật khác.

2. Đặc điểm của GK-604D-150M

• Là hệ thống Digital Inclinometer sử dụng công nghệ MEMS.
• Cấu hình 150M với chiều dài cáp 150 m.
• Sử dụng đầu dò kỹ thuật số để đo độ nghiêng theo hai trục.
• Đầu dò có vỏ thép không gỉ và thiết kế chống nước.
• Tích hợp Digital Compass để khảo sát độ xoắn của inclinometer casing.
• Bánh xe đầu dò có thể thay thế khi cần bảo trì.
• Tín hiệu được truyền kỹ thuật số từ đầu dò đến bộ giao tiếp trên cuộn cáp.
• Hỗ trợ kết nối không dây Bluetooth với thiết bị Field PC.
• Dữ liệu đo có thể được lưu trữ và sử dụng cho các lần quan trắc tiếp theo.
• Wheelbase tiêu chuẩn 0,5 m hoặc 2 ft.
• Phù hợp với casing có đường kính trong từ 48 đến 89 mm.
• Độ phân giải của đầu dò đạt 0,00025°, tương đương khoảng 0,004 mm/m.
• Có thể sử dụng trong các chương trình quan trắc chuyển vị dài hạn.
• Hỗ trợ so sánh dữ liệu giữa nhiều lần đo để xác định xu hướng biến dạng.
• Chiều dài cáp tối đa của hệ thống GK-604D có thể lên tới 500 m.

3. Thông số kỹ thuật của GK-604D-150M

• Model: GK-604D-150M
• Thương hiệu: GEOKON
• Tên sản phẩm: Digital Inclinometer System
• Công nghệ: MEMS
• Chiều dài cáp cấu hình: 150 m
• Dải đo: ±90°
• Dải hiệu chuẩn: ±30°
• Độ phân giải: 0,00025° tương đương 0,004 mm/m
• Độ chính xác/precision của đầu dò: ±0,0075° theo thông số kỹ thuật hiện hành
• Độ phi tuyến: ±0,005° trong dải ±30°
• Dải nhiệt độ hoạt động: -40°C đến +65°C
• Wheelbase: 0,5 m hoặc 2 ft
• Kích thước đầu dò: 700 × 25 mm
• Đường kính trong casing tương thích: 48–89 mm
• Chiều dài cáp tối đa của hệ thống: 500 m
• Cảm biến: Hai cảm biến MEMS
• Compass Sensor Resolution: ±0,1°
• Compass Sensor Repeatability: ±1,6°
• Giao tiếp: Bluetooth
• Thiết bị đọc: Field PC tương thích

Theo thông số hiện hành của GEOKON, Model GK-604D có dải đo ±90°, độ phân giải 0,00025°, nhiệt độ hoạt động từ -40°C đến +65°C và hỗ trợ chiều dài cáp tối đa 500 m. Cấu hình 150M thể hiện phiên bản sử dụng cuộn cáp có sức chứa 150 m.

Khi lựa chọn GK-604D-150M, cần xác định chiều sâu casing, chiều dài cáp cần thiết và loại casing sử dụng. Điều này giúp đảm bảo đầu dò có thể di chuyển thuận lợi trong toàn bộ phạm vi cần quan trắc.

4. Ứng dụng của GK-604D-150M

GK-604D-150M GEOKON Vietnam được sử dụng để xác định chuyển vị ngang và biến dạng của nền đất, công trình và các kết cấu địa kỹ thuật. Nguyên lý đo sử dụng inclinometer casing có các rãnh định hướng để giữ bánh xe của đầu dò theo một hướng cố định. Đầu dò được đưa xuống đáy casing rồi kéo lên theo từng khoảng cách nhất định để ghi nhận độ nghiêng. Dữ liệu qua các chu kỳ đo có thể được so sánh để xác định vị trí và mức độ chuyển vị.

• Quan trắc chuyển vị ngang của đập đất và đập đá.
• Theo dõi biến dạng mái dốc và taluy.
• Giám sát các khu vực có nguy cơ trượt hoặc chuyển dịch.
• Quan trắc tường vây và tường chắn.
• Theo dõi chuyển vị của cọc và cừ.
• Quan trắc biến dạng tại caisson.
• Giám sát chuyển vị trong đường hầm và công trình ngầm.
• Quan trắc biến dạng nền đất tại bãi chôn lấp.
• Theo dõi chuyển vị xung quanh khu vực đào sâu.
• Đánh giá biến dạng nền móng trong quá trình thi công.
• Khảo sát hiện tượng xoắn của inclinometer casing.
• So sánh dữ liệu qua nhiều thời điểm để theo dõi diễn biến chuyển vị.
• Phục vụ các chương trình quan trắc địa kỹ thuật dài hạn.
