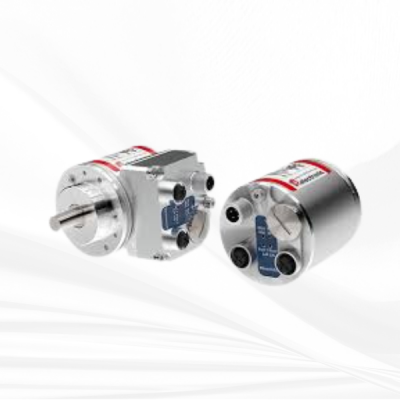

Encoder CMV582M-00001 TR Electronic

Encoder CMV582M-00001 TR Electronic hiện đang được Power-Energy-Battery phân phối rộng rãi trên thị trường Việt Nam

Giới thiệu Encoder CMV582M-00001 TR Electronic

Dữ liệu Chung

• Điện áp danh nghĩa:
  • Giá trị cụ thể: 24 VDC
  • Giá trị giới hạn, tối thiểu/tối đa: 10/30 VDC
• Dòng điện danh nghĩa, thông thường:
  • Giá trị cụ thể: 90 mA
  • Tình trạng không tải
• Nguồn cung cấp:
  • Trong trường hợp được chứng nhận UL / CSA theo NEC Class 2
• Thiết kế thiết bị:
  • Loại: Single-/Multi-Turn
• Độ phân giải tổng:
  • ≤ 31 Bit
• Số bước mỗi vòng:
  • ≤ 8192
• Số vòng:
  • ≤ 256000
• Độ chính xác:
  • ± 0.5 °
• Giao diện EtherNet/IP:
  • EtherNet/IP IEC 61784-1 CP 2/2, IEC 61158
  • Lớp vật lý: Fast Ethernet, ISO/IEC 8802-3
  • Hồ sơ thiết bị: Encoder Device Profile 0x22
• Tốc độ truyền dữ liệu:
  • Giá trị cụ thể: 100 MBit/s
• Tham số/Chức năng, có thể thay đổi:
  • Độ phân giải
  • Công tắc giới hạn

Dữ liệu Chung (tiếp theo)

• Điều chỉnh:
  • Tham số: Có thể điều chỉnh các tham số
  • Tham số mở rộng: Có thể lập trình các tham số
  • Hướng đếm: Có thể điều chỉnh
  • Tham số tốc độ: Có thể điều chỉnh
  • Loại lập trình: Có thể lập trình
  • Công cụ lập trình: Thiết bị Fieldbus
• Tốc độ tối đa, cơ học:
  • ≤ 12000 vòng/phút
• Tải trục, trục/tâm:
  • ≤ 50 N (trục)
  • ≤ 100 N (tâm)
• Tuổi thọ vòng bi:
  • ≥ 3.9E+10 vòng
  • Tham số tuổi thọ vòng bi:
    • Tốc độ: 6000 vòng/phút
    • Nhiệt độ hoạt động: 60 °C
    • Tải trục, trục/tâm: = 60%
    • Điểm gốc, tải trục: Flange gắn + 10 mm
• Loại trục:
  • Đường kính trục [mm]: 6, 8, 10, 12
  • Đường kính trục [“]: 1/4, 3/8, 1/2
• Gia tốc góc:
  • ≤ 10E+4 rad/s2
• Mô men quán tính, thông thường:
  • 1.3E-6 kg m2
• Mô men khởi động, 20 °C:
  • 2 Ncm
• Khối lượng, thông thường:
  • 0.3 kg
• Điều kiện môi trường:
  • Dao động DIN EN 60068-2-6:
    • Giá trị cụ thể: ≤ 100 m/s2
    • Tần số: 50…2000 Hz
  • Sốc DIN EN 60068-2-27:
    • Giá trị cụ thể: ≤ 1000 m/s2
    • Nửa sóng: 11 ms
  • Khả năng chống nhiễu DIN EN 61000-6-2
