CTS 102 | 843-102-000-011 Magtrol Vietnam

CTS 102 | 843-102-000-011 Magtrol Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1.Tổng quan về CTS 102

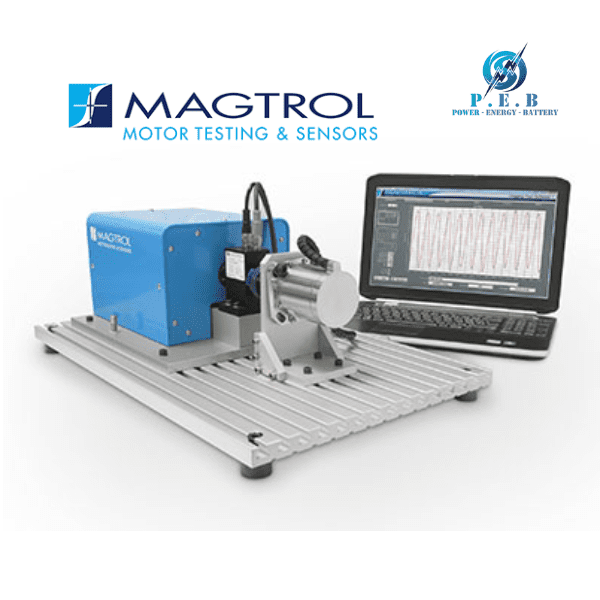

CTS 102 (mã sản phẩm: 843-102-000-011) là hệ thống kiểm tra cogging torque tiên tiến, được phát triển bởi Magtrol – thương hiệu nổi tiếng trong lĩnh vực thiết bị đo lường. Thiết bị này được thiết kế chuyên biệt để đo và phân tích mô-men cogging của động cơ không chổi than (BLDC), động cơ servo và các loại động cơ điện khác.

Hệ thống CTS 102 cung cấp khả năng đo lường với độ chính xác cao, giúp phát hiện các sai lệch nhỏ nhất trong quá trình quay của rotor. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ mượt và ổn định cao như robot, ô tô điện hay thiết bị y tế.

2.Đặc điểm nổi bật của CTS 102

• Đo các loại mô-men: Detent Torque, Cogging Torque và Friction Torque.
• Dải đo mô-men: từ < 1 mN·m đến 2 N·m.
• Các mức mô-men danh định: 50 / 100 / 200 / 500 / 1 000 / 2 000 mN·m.
• Độ chính xác cao: 0.05 – 0.1% giá trị danh định.
• Độ phân giải góc: 0.018° (tương đương 5.000 xung/vòng).
• Tốc độ vận hành: 1 – 10 vòng/phút (có thể tùy chọn tốc độ khác).
• Hướng quay:
  • CW (thuận chiều kim đồng hồ)
  • CCW (ngược chiều kim đồng hồ)
  • CW + CCW
• Phạm vi kiểm tra: 0 – 360°, có thể mở rộng đến 20 vòng quay.
• Kết nối qua cổng USB.
• Phần mềm chuyên dụng để kiểm tra Cogging Torque.
• Hỗ trợ phát hiện giá trị đỉnh (Peak Detection).
• Hiển thị đồ thị: X-Y, Polar và FFT.
• So sánh tối đa 5 đường đồ thị cùng lúc (multi-graph).
• Thu thập và lưu trữ dữ liệu dưới dạng file văn bản.
• Xuất dữ liệu sang Microsoft Excel.

3.Thông số kỹ thuật

• MODEL: CTS 100 / CTS 101 / CTS 102 / CTS 103 / CTS 104 / CTS 105 ( 843-105-000-011)
• Mô-men xoắn định mức (Rated torque – RT):
  • CTS 100: 50 mN·m
  • CTS 101: 100 mN·m
  • CTS 102: 200 mN·m
  • CTS 103: 500 mN·m
  • CTS 104: 1 N·m
  • CTS 105: 2 N·m
• Độ chính xác (Accuracy):
  • CTS 100: 0.1% của RT
  • CTS 101 – CTS 105: 0.05% của RT
• Khả năng mở rộng dải đo (Scalability):
  • CTS 100: Có
  • CTS 101 – CTS 105: Không

ĐO LƯỜNG (MEASUREMENT)

• Dải tốc độ: 1 – 10 rpm
• Độ phân giải góc: 0.018° (5,000 PPR)
• Chiều quay: Thuận chiều kim đồng hồ (CW) và/hoặc ngược chiều (CCW)

MÔI TRƯỜNG (ENVIRONMENT)

• Nhiệt độ hoạt động: +10 °C đến +45 °C
• Nhiệt độ lưu trữ: 0 °C đến +70 °C
• Ảnh hưởng nhiệt độ đến điểm 0: 0.01% / °C
• Cấp bảo vệ: IP42

ĐẶC TÍNH ĐIỆN (ELECTRICAL CHARACTERISTICS)

• Nguồn cấp: 100 – 240 VAC / 50 – 60 Hz (tối đa 1 A)
• Giao diện kết nối: USB 2.0
• Cáp kết nối: Cáp 2 m (USB-A / USB-B) đi kèm

4.Ứng dụng của CTS 102 trong công nghiệp

CTS 102 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt là ngành sản xuất và phát triển động cơ điện. Trong ngành ô tô điện, thiết bị giúp kiểm tra và tối ưu hóa hiệu suất động cơ, đảm bảo vận hành êm ái và tiết kiệm năng lượng.

Trong lĩnh vực robot và tự động hóa, CTS 102 giúp phát hiện các vấn đề liên quan đến cogging torque, từ đó cải thiện độ chính xác và độ ổn định của hệ thống. Ngoài ra, thiết bị còn được sử dụng trong nghiên cứu và phát triển (R&D), nơi yêu cầu cao về độ chính xác và phân tích dữ liệu.
