CP-IO22 Comfile Technology Vietnam

CP-IO22 Comfile Technology Vietnam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

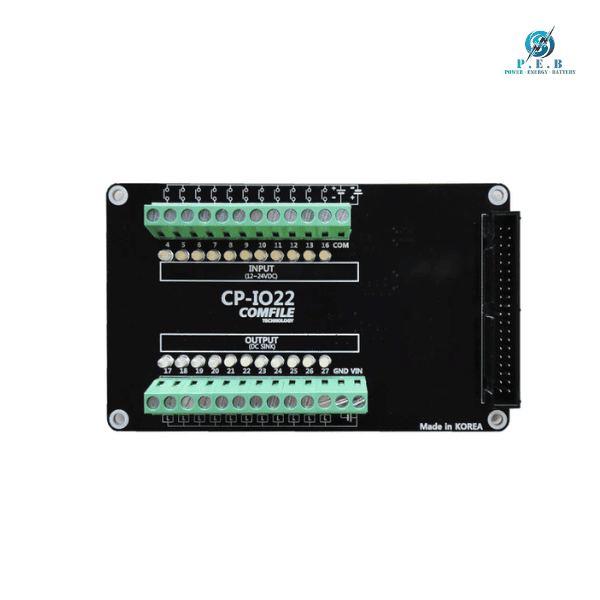

CP-IO22 là bo mạch mở rộng I/O chuyên dụng của Comfile Technology, được thiết kế dành cho dòng máy tính công nghiệp ComfilePi CPi-S. Sản phẩm giúp mở rộng khả năng kết nối giữa Panel PC và các thiết bị ngoại vi trong hệ thống tự động hóa, đặc biệt là các thiết bị sử dụng tín hiệu I/O công nghiệp. Theo thông tin từ nhà sản xuất, CP-IO22 cung cấp tổng cộng 22 kênh I/O, gồm 11 ngõ vào số và 11 ngõ ra số.

Khác với GPIO 3,3 V thông thường trên Raspberry Pi, CP-IO22 được thiết kế để làm việc với các mức tín hiệu phù hợp hơn với môi trường công nghiệp. Các đầu nối dạng terminal giúp việc đấu nối dây thuận tiện, trong khi đèn LED chỉ thị hỗ trợ quan sát trạng thái I/O trực quan trong quá trình vận hành và kiểm tra hệ thống.

Với thiết kế hướng đến ComfilePi, CP-IO22 là phụ kiện phù hợp khi cần mở rộng khả năng giao tiếp của các Panel PC thuộc dòng CPi-S mà không phải xây dựng thêm một mạch I/O riêng.

2. Đặc điểm của CP-IO22

• Là I/O expansion board chuyên dụng cho nền tảng ComfilePi.
• Cung cấp tổng cộng 22 kênh I/O.
• Bao gồm 11 ngõ vào số (Digital Input).
• Bao gồm 11 ngõ ra số (Digital Output).
• Ngõ vào hỗ trợ dải điện áp 12–24 VDC, phù hợp với nhiều tín hiệu điều khiển công nghiệp.
• Ngõ ra sử dụng kiểu DC output sink NPN.
• Các đầu nối dạng screw terminal giúp thuận tiện khi đấu dây.
• Tích hợp LED indicator cho phép quan sát trạng thái I/O.
• Thiết kế chuyên dụng để kết nối với dòng CPi-S Series.
• Sử dụng cáp ribbon 40-pin để kết nối bo mạch với hệ thống ComfilePi.
• Thiết kế nhỏ gọn, thuận tiện tích hợp trong các hệ thống điều khiển.
• Hỗ trợ kết nối các thiết bị thực tế như cảm biến, công tắc và cơ cấu chấp hành phù hợp với thông số I/O.
• Giúp mở rộng khả năng của Panel PC từ giao tiếp GPIO cơ bản sang I/O phù hợp hơn với các hệ thống tự động hóa.

3. Thông số kỹ thuật CP-IO22

• Model: CP-IO22.
• Thương hiệu: Comfile Technology.
• Loại sản phẩm: I/O Board Accessory.
• Nền tảng tương thích: ComfilePi CPi-S Series.
• Tổng số kênh I/O: 22.
• Digital Input: 11 kênh.
• Digital Output: 11 kênh.
• Điện áp ngõ vào thông thường: 12–24 VDC.
• Dải điện áp tuyệt đối ngõ vào: 3,3–28 VDC.
• Thời gian đáp ứng ngõ vào: khoảng 5 ms.
• Mức Input OFF: <1,8 VDC.
• Mức Input ON: >2,5 VDC.
• Mức LED OFF: <4,5 V.
• Mức LED ON: >5,0 V.
• Kiểu ngõ ra: DC output sink NPN × 11.
• Điện áp ngõ ra tối đa: 30 VDC.
• Thời gian đáp ứng ngõ ra: khoảng 10 ms.
• Dòng điện ngõ ra tối đa: 150 mA/kênh.
• Kiểu đấu nối: Screw terminal.
• Kết nối với Panel PC: Cáp ribbon 40-pin.
• Phụ kiện đi kèm: 1 bo CP-IO22, 1 cáp ribbon 40-pin và 4 vít lắp đặt.

4. Ứng dụng của CP-IO22

• Hệ thống HMI công nghiệp: mở rộng khả năng giao tiếp I/O cho Panel PC ComfilePi.
• Tự động hóa nhà máy: kết nối Panel PC với các thiết bị đầu vào và đầu ra số.
• Điều khiển máy móc: sử dụng các kênh I/O để giao tiếp với các thiết bị điều khiển phù hợp.
• Giám sát cảm biến: tiếp nhận tín hiệu số từ cảm biến hoặc thiết bị phát tín hiệu tương thích.
• Điều khiển cơ cấu chấp hành: sử dụng các ngõ ra NPN để giao tiếp với thiết bị phù hợp.
• Hệ thống băng tải: hỗ trợ kết nối các tín hiệu trạng thái và điều khiển trong hệ thống.
• Tủ điều khiển: tích hợp cùng CPi-S Panel PC trong các tủ điện và hệ thống tự động hóa.
• Máy móc chuyên dụng: bổ sung các kênh I/O cần thiết cho giao diện điều khiển.
• Hệ thống IoT công nghiệp: kết nối dữ liệu I/O thực tế với nền tảng máy tính ComfilePi.
• Hệ thống kiểm tra và giám sát: theo dõi trạng thái thiết bị thông qua các ngõ vào số.
