1.Tổng quan về 755A-02-H-1024-R-HV-1-S

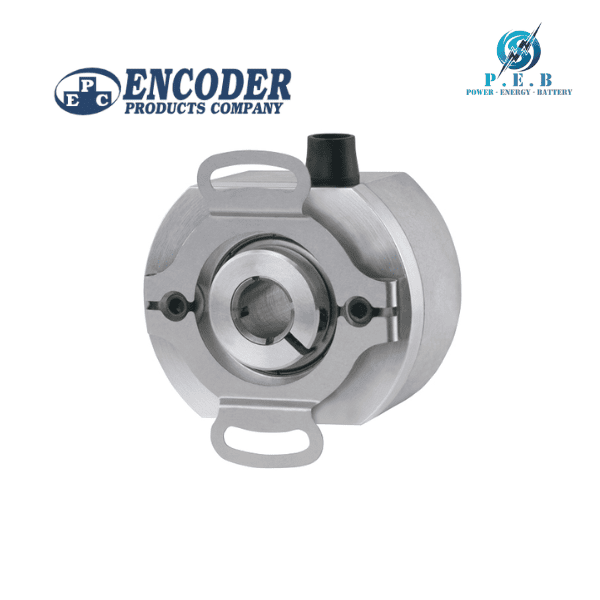

755A-02-H-1024-R-HV-1-S/02.50-N thuộc dòng encoder quang học hiệu suất cao của AccuCoder. Thiết bị sử dụng nguyên lý mã hóa gia tăng (Incremental Encoder), tạo ra các xung tín hiệu A, B và Index để xác định vị trí, tốc độ cũng như chiều quay của trục.

Phiên bản này được thiết kế với Hollow Bore Encoder, giúp lắp trực tiếp lên trục động cơ mà không cần khớp nối, giảm sai số cơ khí và rút ngắn thời gian lắp đặt. Ngoài ra, encoder có kích thước nhỏ gọn nhưng vẫn đảm bảo độ cứng vững và khả năng hoạt động ổn định trong điều kiện công nghiệp liên tục.

2.Đặc điểm nổi bật của 755A-02-H-1024-R-HV-1-S

755A-02-H-1024-R-HV-1-S sở hữu nhiều ưu điểm giúp nâng cao hiệu quả vận hành của hệ thống điều khiển chuyển động:

• Thiết kế Hollow Bore giúp lắp đặt nhanh và chính xác.
• Độ phân giải 1024 PPR đáp ứng yêu cầu điều khiển chính xác.
• Tín hiệu Quadrature A/B kết hợp xung Index hỗ trợ xác định vị trí tuyệt đối sau mỗi vòng quay.
• Ngõ ra tốc độ cao phù hợp với nhiều bộ điều khiển PLC, Motion Controller và Servo Drive.
• Khả năng làm việc ở tốc độ trục lên đến khoảng 7500 RPM.
• Kết cấu kim loại chắc chắn với vòng bi chính xác, tăng tuổi thọ thiết bị.
• Kích thước nhỏ gọn, phù hợp nhiều không gian lắp đặt.
• Độ ổn định cao và ít phải bảo trì trong quá trình sử dụng.

3.Thông số kỹ thuật

Thông số điện

• Điện áp cấp (Input Voltage):
  • 4,75–28 VDC (nhiệt độ làm việc ≤ 70°C).
  • 5–16 VDC (nhiệt độ làm việc từ 0–100°C).
  • 5 VDC (nhiệt độ làm việc từ 0–120°C).
• Dòng điện đầu vào (Input Current):
  • Tối đa 130 mA.
  • Giá trị điển hình dưới 100 mA khi không tải.

Tín hiệu đầu ra

• Định dạng đầu ra:
  • Kiểu Incremental với hai tín hiệu xung vuông lệch pha (Quadrature).
  • Kênh A dẫn trước kênh B khi trục quay theo chiều kim đồng hồ (quan sát từ mặt lắp).
• Kiểu đầu ra hỗ trợ:
  • Open Collector (20 mA/kênh).
  • Push-Pull (20 mA/kênh).
  • Line Driver (20 mA/kênh), tương thích chuẩn RS-422 khi sử dụng nguồn 5 VDC.
• Tín hiệu Index:
  • Một xung trên mỗi vòng quay.
  • Đồng bộ với kênh A.

Đặc tính hoạt động

• Tần số đáp ứng tiêu chuẩn:
  • 200 kHz (CPR từ 1–2540).
  • 500 kHz (CPR từ 2541–5000).
  • 1 MHz (CPR từ 5001–10.000).
• Tần số đáp ứng mở rộng (tùy chọn):
  • 300 kHz cho các mức CPR: 2000, 2048, 2500 và 2540.

Bảo vệ và khả năng chống nhiễu

• Tích hợp bảo vệ ngược cực nguồn và ngắn mạch đầu ra.
• Điện áp ngược kéo dài có thể gây hư hỏng vĩnh viễn.
• Đáp ứng các tiêu chuẩn EMC:
  • BS EN61000-6-2.
  • BS EN50081-2.
  • BS EN61000-4-2.
  • BS EN61000-4-3.
  • BS EN61000-4-6.
  • BS EN55011.

4.Ứng dụng của 755A-02-H-1024-R-HV-1-S/02.50-N

• Máy CNC.
• Robot công nghiệp.
• Dây chuyền đóng gói tự động.
• Hệ thống băng tải.
• Máy in công nghiệp.
• Thiết bị cắt và gia công kim loại.
• Máy dệt.
• Thiết bị sản xuất giấy.
• Máy ép nhựa.
• Hệ thống servo.
• Điều khiển động cơ AC và DC.
• Thiết bị định vị và đo tốc độ trong dây chuyền sản xuất.
