4660-1-170KPA GEOKON VietNam

4660-1-170KPA GEOKON VietNam các sản phẩm được Power-Energy-Battery phân phối cũng chính là đại diện của hãng tại Việt Nam

1. Giới thiệu

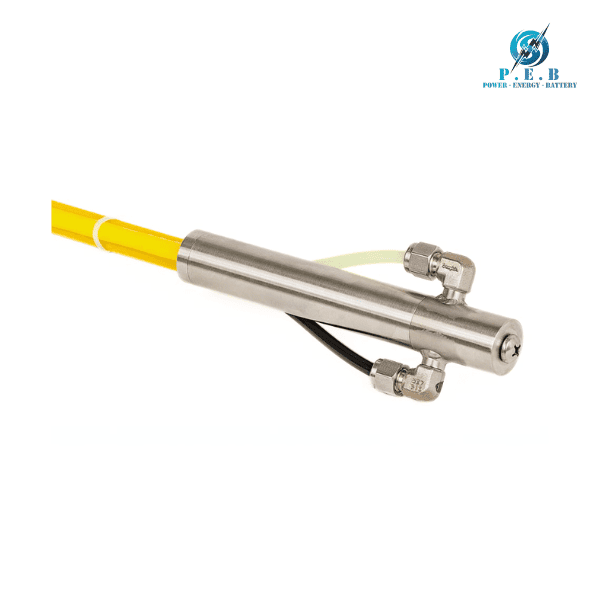

4660-1-170KPA là hệ thống đo lún sử dụng công nghệ dây rung (Vibrating Wire Settlement System) thuộc Model 4660 của GEOKON, được thiết kế để theo dõi sự chênh lệch cao độ và độ lún giữa hai vị trí trong công trình. Hệ thống đặc biệt phù hợp với các dự án địa kỹ thuật cần quan trắc biến dạng nền đất, nền đắp, đê, đập và các kết cấu chịu tải trong thời gian dài.

Nguyên lý hoạt động của 4660-1-170KPA dựa trên việc đo áp suất của chất lỏng trong hệ thống ống nối giữa cảm biến tại vị trí cần quan trắc và bình chứa được đặt tại một điểm tham chiếu ổn định. Khi vị trí cảm biến xảy ra lún hoặc chuyển dịch theo phương đứng, chiều cao cột chất lỏng thay đổi, tạo ra sự thay đổi áp suất được cảm biến dây rung ghi nhận. Từ đó, hệ thống có thể xác định sự thay đổi cao độ giữa điểm đo và điểm tham chiếu.

Phiên bản 4660-1-170KPA có phạm vi áp suất 170 kPa (25 psi) và được cung cấp với nắp bảo vệ. Cấu hình hệ thống có thể kết hợp cáp tín hiệu 02-335VT8 và các ống nối chứa dung dịch chuyên dụng theo chiều dài yêu cầu của dự án.

2. Đặc điểm của 4660-1-170KPA

Sử dụng công nghệ Vibrating Wire cho hệ thống quan trắc lún.
Thiết kế để đo sự chênh lệch độ cao giữa điểm tham chiếu và điểm cần theo dõi.
Phạm vi áp suất 170 kPa (25 psi).
Cảm biến được kết nối với bình chứa thông qua hệ thống hai ống chất lỏng.
Hệ thống vòng kín giúp phép đo không bị ảnh hưởng bởi sự thay đổi của áp suất khí quyển.
Hai ống chất lỏng có thể được xả và làm sạch khi cần thiết.
Tích hợp thermistor để đo nhiệt độ tại cảm biến.
Cáp tín hiệu có ống thông khí giúp cân bằng áp suất không khí trong hệ thống.
Có bộ hút ẩm tại phía bình chứa nhằm hạn chế hơi ẩm xâm nhập vào đường thông khí.
Cảm biến phù hợp cho việc quan trắc dài hạn trong điều kiện ngoài hiện trường.
Có thể kết nối với thiết bị đọc Vibrating Wire hoặc Data Logger tương thích.
Hệ thống có thể sử dụng với các chiều dài ống nối khác nhau tùy theo yêu cầu công trình.
Nắp bảo vệ giúp bảo vệ cụm cảm biến và các thành phần bên trong tại vị trí lắp đặt.
GEOKON cung cấp nhiều giải pháp thu thập dữ liệu tương thích, bao gồm thiết bị đọc cầm tay và các dòng Data Logger đa kênh.

3. Thông số kỹ thuật của 4660-1-170KPA

Model: 4660-1-170KPA
Thương hiệu: GEOKON
Dòng sản phẩm: Model 4660 VW Settlement System
Loại thiết bị: Vibrating Wire Settlement System
Phạm vi áp suất: 170 kPa (25 psi)
Phạm vi đo tiêu chuẩn của hệ thống Model 4660: 7 m và 17 m
Độ phân giải: 0,025% F.S.
Độ chính xác cảm biến: ±0,1% F.S.
Dải nhiệt độ hoạt động: -20°C đến +80°C
Dải tần số: 1400–3500 Hz
Kích thước bình chứa: 152 × 51 mm
Kích thước cảm biến: 168 × 25 mm
Kích thước tấm đo: 305 × 305 × 6 mm
Kích thước nắp bảo vệ: 305 × 127 × 45 mm
Cáp điện tiêu chuẩn: Model 02-335VT8
Cấu trúc cáp: 2 cặp dây được shield, 22 gauge, có dây tiếp địa và ống thông khí polyethylene tích hợp.
Đường kính vỏ cáp: khoảng 9,525 mm
Ống chất lỏng: 2 ống nylon Type 11, đường kính ngoài 6,35 mm.
Dung dịch hệ thống: hỗn hợp nước cất và propylene glycol đã khử khí.
Nhiệt độ đóng băng của dung dịch: khoảng -30°C.
Desiccant: GEOKON Model 4500-8.

Lưu ý: phạm vi 7 m và 17 m là phạm vi đo tiêu chuẩn của toàn bộ hệ thống Model 4660, trong khi mã 170KPA thể hiện cấu hình cảm biến theo phạm vi áp suất. Các chiều dài ống và cấu hình cáp có thể được lựa chọn theo yêu cầu của từng dự án.

4. Ứng dụng của 4660-1-170KPA

4660-1-170KPA GEOKON được sử dụng trong các hệ thống quan trắc độ lún và chuyển vị đứng, đặc biệt phù hợp với những công trình cần theo dõi biến dạng trong thời gian dài.
